Системний блок
Корпус сучасного комп’ютера виконується у формі башти різного розміру і відрізняється об’ємом простору всередині і інколи способом кріплення різних компонентів ПК.
За допомогою портів підключаються різні пристрої до комп’ютера.
1 − порти, використовуються для підключення пристроїв, обмін даними з якими відбувається дуже швидко;
2 − послідовні порти, до яких підключається миша, зовнішній модем і деякі типи принтерів; використовуючи ці порти можна з’єднати два комп’ютера між собою;
3 − порт монітора, призначений до підключення цього пристрою до комп’ютера;
4 − порт джойстика на звуковій карті, на якій ще знаходяться розйоми для колонок і мікрофона;
5 − розйом для шнура живлення;
6 − порти для клавіатури та миші;
7 − паралельний порт для підключення принтерів чи інших пристроїв;
8 − резервні пази під розйоми додаткових внутрішніх пристроїв.
На рис.1 розглянуто, як розташовані пристрої в середині системного блоку.
1 − оперативний запам’ятовуючий пристрій;
2 − блок живлення комп'ютера;
3 − процесор;
4 − відеокарта;
5 − гнізда розширення (слоти) − вузькі пластикові гнізда з електрич-ними контактами, які дозволяють добавляти плати розширення в ПК;
6 − материнська плата;
7 − модем, може бути у вигляді плати розширення або у вигляді зовнішнього пристрою;
8 − звукова карта;
9 − дисковод CD-ROM;
10 − дисковод для гнучких дисків;
11− жорсткий диск.
3
2
1
4
5
6
8
Рис.1. Вигляд системного блоку без кришки
Материнська плата
Материнська плата - основна плата персонального комп'ютера, на якій розміщуються:
процесор - основна мікросхема, що виконує більшість математичних і логічних операцій;
мікропроцесорний комплект (чипсет) - набір мікросхем, що керують роботою внутрішніх пристроїв комп'ютера і визначають основні функціональні можливості материнської плати;
шини - набори провідників, по яких відбувається обмін сигналами між внутрішніми пристроями комп'ютера;
оперативна пам'ять (оперативний запам'ятовуючий пристрій, ОЗП) набір мікросхем, призначених для тимчасового збереження даних, коли комп'ютер включений;
ПЗП (постійний запам'ятовуючий пристрій), мікросхеми призначена для тривалого збереження даних, у тому числі і коли комп'ютер виключений;
розйоми для підключення додаткових пристроїв (слоти).
Процесор
Процесор — основна мікросхема комп'ютера, у якій відбуваються всі обчислення. З іншими пристроями комп'ютера, і в першу чергу з оперативною пам'яттю, процесор зв'язаний декількома групами провідників, названих шинами. Основних шин три: шини даних, адресна шина і командна шина.
У сучасних ЕОМ процесор виготовляється у вигляді однієї або кількох великих інтегральних схем і називається мікропроцесором, який показано на рис. 1.3.
Мікропроцесор − це основний компонент комп'ютера, він виконує програму, яка зберігається в оперативній пам'яті, обробляє інформацію та керує роботою всіх інших пристроїв. Процесор складається з арифметико-логічного пристрою та пристрою керування. Пристрій керування зчитує команди з комірок пам'яті, а організовує їх виконання арифметико-логічний пристрій.

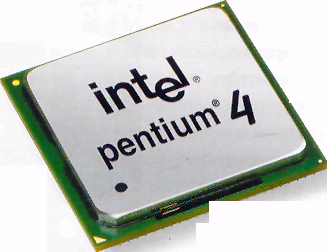

Рис.2 Мікропроцесор
