§ 2.1. Топологические компоненты электрических схем
В зависимости от технических целей соединения генерирующих, приемных и вспомогательных элементов могут быть различными.
Основные способы:
– последовательное соединение;
– параллельное соединение;
– соединение «треугольником»;
– соединение «звездой».

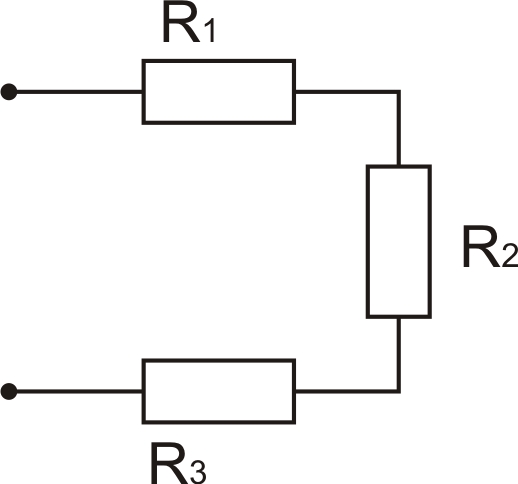

Последовательное соединение |
Параллельное соединение |
|
|
Соединение «треугольником» |
Соединение «звездой» |
|
|
Технологические понятия характеризуют конфигурацию электрических цепей.
Рассмотрим следующие компоненты: ветвь, узел, контур, двухполюсник, четырехполюсник.
Ветвь – участок электрической цепи с одинаковой величиной тока. Ветви могут быть пассивными (не содержат источник) и активными (содержат источник).
Узел – место соединения трех и более ветвей. В схеме электрической цепи различают геометрические и потенциальные узлы.
Контур – замкнутое очертание участков цепи, проходящее через ветви и узлы.

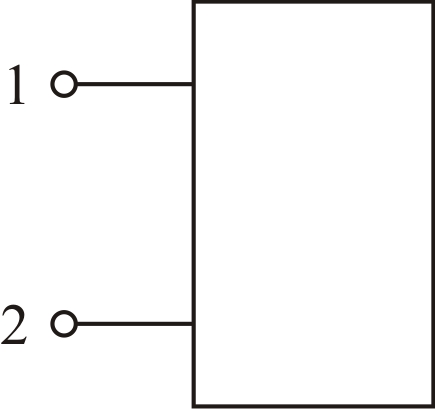

Двухполюсник – часть электрической цепи с выделенными двумя зажимами (полюсами), с помощью которых этот участок присоединяется к цепи. Он может быть активным и пассивным. Также двухполюсник может состоять из одного элемента.
Четырехполюсник – часть электрической цепи с выделенными четырьмя зажимами, с помощью которых он присоединяется к электрической цепи.
§ 2.2. Основные законы электрических линейных цепей
Первый закон Кирхгофа (1ЗК): алгебраическая сумма токов в любом узле равна 0:
Замечание 1. При записи уравнения учитывается направление тока в ветви по отношению к узлу. Условимся, что если ток идет к узлу – «–», от узла – «+».
Замечание 2. Если к узлу присоединена ветвь с идеальным источником тока, то ток этой ветви равен току источника и учитывается при записи 1ЗК.
Второй закон Кирхгофа (2ЗК): алгебраическая сумма падений напряжений на всех элементах любого контура электрической цепи равна 0:
Замечание 1. При записи уравнения задаемся направлением обхода контура. Если направление обхода совпадает с положительным направлением напряжения, то оно учитывается в уравнении со знаком «+», иначе – «–».
Замечание 2. Если учесть, что падение
напряжения на всех резистивных элементах
равно
,
а падения напряжения равно
,
то:
падения напряжения на всех пассивных элементах контура, включая внутреннее сопротивление |
ЭДС идеальных источников напряжения |
Правила знаков такие же.
З
амечание
3. Иногда контур электрической цепи
включает в себя напряжение между двумя
зажимами. Тогда это учитывается при
записи уравнения в левой части последнего
выражения.
По умолчанию считается, что положительное направления напряжения на пассивных элементах совпадает с направлением тока.
Баланс мощностей в электрической цепи
В любой автономной электрической цепи суммарная мощность источников электрической энергии равна суммарной мощности приемников.
