61. Для чего используется функция параллельных индексов в рлс?

При плавании вдоль побережья или в стесненных водах необхо­димо особо тщательно контролировать движение судна относительно линии пути. Этот контроль должен включать периодические опреде­ления местоположения, которые сочетались бы с непрерывным кон­тролем за смещением судна относительно линии пути.

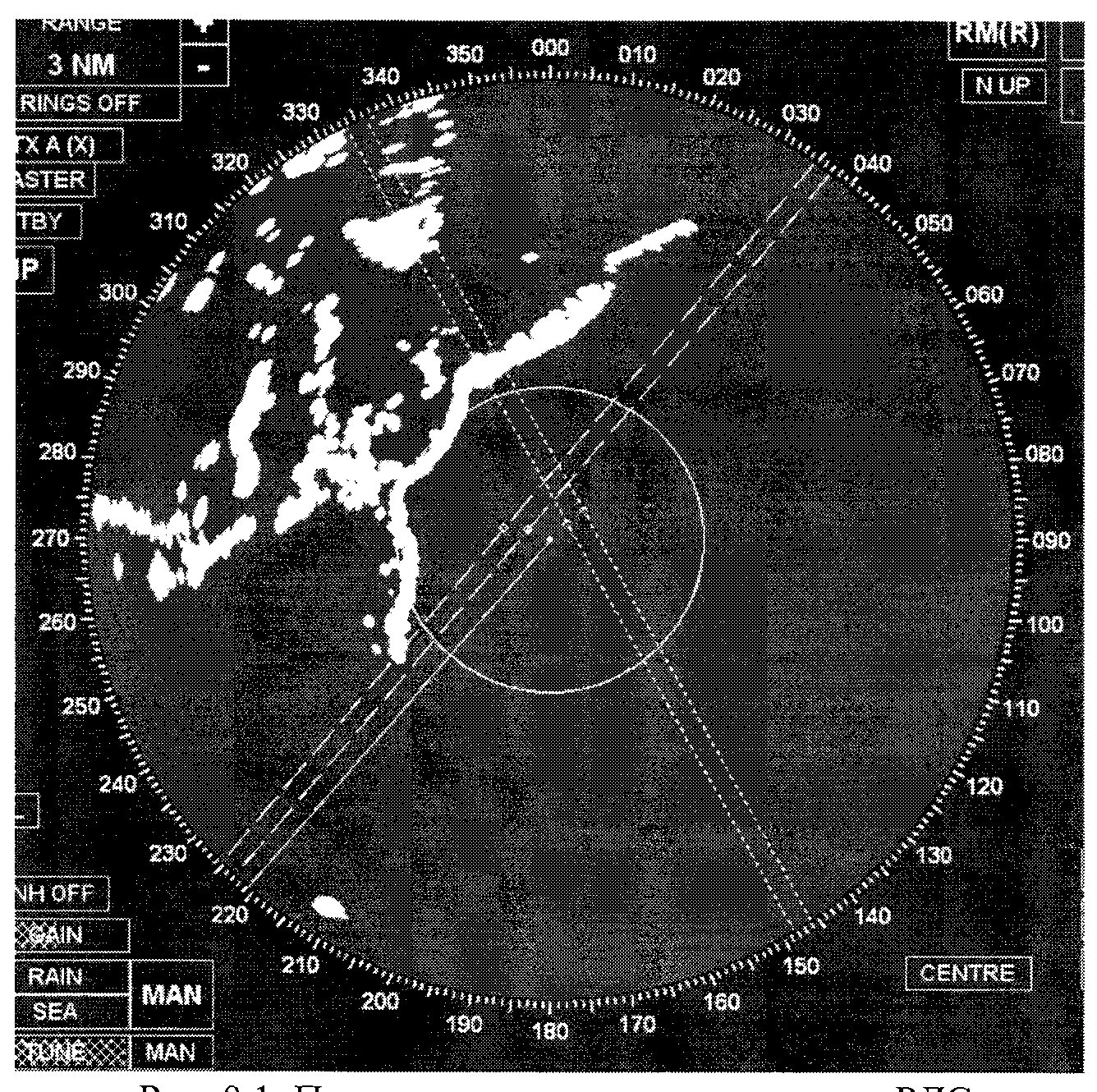

Непрерывный контроль местоположения судна относительно ли­нии пути возможен при использовании метода параллельных индекс­ных линий. Эти линии проходят через весь круг экрана вне зависимо­сти от используемого диапазона дальности и доступны во всех режи­мах отображения и перемещения.

Параллельные индексные линии - это линии, выставленные на эк­ране РЛС параллельно линии пути и на расстоянии от центра развертки (судна), равном заданному расстоянию, которое планируется при прохождении ориентира.

62. Порядок подготовки параллельных индексов для работы, как они выставляются на рлс?

Рассматриваться обстановка в режиме отно­сительного отображения и ориентации относительно севера.

Линии, выставленные на экране РЛС, не меняют своего направле­ния и расстояния относительно центра развертки при смене курса.

На рис. участок карты с нанесенным на­правлением линии пути, равном 220°. К выбран­ному мысу проведена касательная, которая па­раллельна линии пути. Расстояние от линии пу­ти до касательной, рав­ное 0,30 мили (см. выше мыса). Судно должно следовать таким курсом, чтобы расстояние между касательной и линией пути оставалось бы не­изменным.

На экране РЛС это будет выглядеть сле­дующим образом: вклю­чается линия, выставляется направление 220°, затем смещается от центра на расстояние 0,30 мили. Таким образом, выставленная линия будет оставаться в первоначально установленном направлении и рас­стоянии от центра развертки. При движении судна на экране РЛС в режиме относительного движения перемещаются ориентиры в сторону обратную движению судна. Следовательно, в нашем случае перемещаться будет мыс. Необходимо, чтобы во время движения линия, выставленная на экране РЛС параллельно линии пу­ти, все время плавания на этом отрезке пути была бы касательной к выбранному ориентиру.

63. В каких случаях можно корректировать параллельные индексы?

Если наблюдатель обнаружит на экране отклонение ориентира от выставленной линии, это будет означать, что судно отклоняется от линии пути под воздействием внешних сил либо по другим причинам. В этом случае задача наблюдателя состоит в том, чтобы корректиро­вать курс судна таким образом, чтобы линия, выставленная параллельно линии пути, все время плавания оставалась бы касательной к выбранному ориентиру.

64. Что необходимо предпринять судоводителю, если параллельные индексы располагаются вне расчетных опорных объектах?

65. Что такое неподвижные круги дальности, какова цена деления каждого круга, от чего она зависит, и как они включаются на рлс «Bridge Master», рлс «furuno», рлс «Nucleus»?

В НРЛС дальность до объекта с низкой точностью определяется с помощью неподвижных колец (кругов) дальности - НКД, а точное определение возможно с помощью подвижного кольца (круга) дальности - ПКД. (Иногда в литературе эти импульсы обозначаются как НВД и ПВД - неподвижные визиры дальности и подвижный визир дальности).

Сформированные метки НКД и ПКД отображаются на линии развертки сигнала, а ПКД - еще и на электронной линии развертки визира.

На линиях развертки сигнала и визира НКД и ПКД отображаются в виде ярких, коротких по длительности, точек диаметром 0,8... 1,0 мм. Для этого их длительность должна быть около 0,05...0,07м/сс. Подаются на модулятор (или катод) ЭЛТ только во время прямого хода развертки, поэтому при ее вращении создаются видимые кольца (круги).

Способы формирования НКД

Число НКД зависит от модели НРЛС. Как правило, в современных НРЛС развертка делится на четыре (иногда может быть другое количество) равных отрезка ДО. При этом, число импульсов НКД определяется уравнением, (оно является общим не только для случая четырех равных отрезков)

Добавочная метка НКД "+1" в приведенном уравнении необходима в качестве нулевой (отсчетной) точки дистанции. В НРЛС ею является центр развертки.

Каждая метка формируется из одного периода следования

импульсов, который определяется уравнением

Частота собственных колебаний источника формирования НКД (определяющая расстояние ∆D от одной точки к другой) равна

Существует ряд других способов формирования НКД. Например, в НРЛС серии "Океан", для формирования импульсов НКД используется стабилизированный кварцем блокинг-генератор, опорная частота котрого равна 323230 имп/с .

Период следования этих импульсов равен: T , что соответствует

= =464m=0.25миль.

Первоначальные импульсы этого блокинг-генератора с периодом следования 3,09 мкс используются, как правило, на шкале 1 миля (четыре НКД). . В последующих шести делителях на 2 формируются НКД для остальных шести шкал дальности - 2;4;8;16;32;64 мили.

Структурная схема формирования НКД таким способом приведена на рис.

:2

:2

:2

:2

:2

:2

Блокинг – генератор (323,230)кГц

0,25 0,5 1,0 2,0 4,0 8,0 16,0

Устройство переключения шкал дальности

(В качестве делителей выходной частоты блокинг-генератора используются триггера. Цифры на выходе блокинг-генератора и триггеров указывают на расстояние между НКД).

«Bridge Master»:

ШКАЛЫ ДИАПАЗОНА & КОЛЬЦЕВЫЕ МЕТКИ ДАЛЬНОСТИ

Шкала дальности радара может быть выбрана из списка заранее заданных значений. Можно также включать и вы­ключать набор из фиксированных колец меток дальности, отображаемых в виде ряда (обычно шести) концентрических окружностей, расположенных на равном друг от друга расстоянии. Выбор шкалы дальности может быть произве­ден как в режиме ожидания, так и в режиме передачи. Кольцевые метки нельзя выбрать или отобразить в режиме ожидания.

Выбор текущей шкалы дальности и кольцевых меток дальности отображается в верхнем левом углу дисплея. Дальности отображаются в морских милях или километрах - в зависимости от выбранного в процессе настройки.

ВЫБОР ПОДХОДЯЩЕЙ ШКАЛЫ ДАЛЬНОСТИ (RANGE)

Чтобы обеспечить наилучшее обнаружение небольших целей в условиях имеющихся на море помех, всегда следует выбирать самую короткую шкалу дальностей из тех, что совместимы с требованиями эксплуатации судна.

ВЫБОР ШКАЛЫ ДАЛЬНОСТИ

Дальности можно выбирать либо с помощью програм­мируемых клавиш + и -, либо с помощью раскрывающе­гося меню.

1. Установите курсор экрана над символом + (или -).

2. Для выбора следующей (или предыдущей) шкалы дальности щелкните левой клавишей. Можно выбирать дальности в диапазоне от 0.125 до 96 морских миль (от 0.25 до 192 км). При достижении верхнего или нижнего предела отображается соответствующая подсказка.

В качестве альтернативы можно воспользоваться рас­крывающимся меню, для чего следует щелкнуть левой клавишей на поле дальностей. В меню перечислены все допустимые дальности и подсвечен текущий диапазон. Щелкните левой клавишей на выбранном из меню диапазоне или щелкните правой клавишей, чтобы закрыть меню безо всяких последствий.

ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ОТОБРАЖЕНИЯ КОЛЬЦЕВЫХ МЕТОК ДАЛЬНОСТИ

Расстояние между кольцами дальности (RR) указано под полем дальностей.

Для включения и выключения отображения кольцевых меток дальности:

1. Установите курсор экрана на поле кольцевых меток дальности (RR).

2. Щелчки левой клавишей поочередно включают (ОN) или отключают (ОFF) отображение.

«FURUNO»:

Настройки дальности определяют размер зоны (в морских милях), которая будет видна на вашем экране. Помимо этого, настройки дальности также будут автоматически регулировать интервал кольцевой метки дальности, так что точные измерения расстояния могут выполняться при работе с любой настройкой дальности.

Дальность, интервал кольцевой метки дальности и ширина импульса отображаются в верхнем левом углу дисплея.

Нажмите кнопку [RANGE (+ или -)], чтобы изменить шкалу дальности.

Шкалы дальности (в морских милях, сухопутных милях)

Дальность	0,125	0,25	0,5	0,75	1	1,5	2	3	4	6	8	12	16	24	36	48	64	72
Интервал кольцевой метки	0,0625	0,125	0,125	0,25	0,25	0,5	0,5	1	1	2	2	3	4	6	12	12	16	18
Количество кольцевых меток	2	2	5	4	5	4	5	4	5	4	5	5	5	5	4	5	5	5

Шкалы дальности (в километрах)

Дальность	0,25	0,5	0,75	1	1,5	2	3	4	6	8	12	16	24	36	48	64	72
Интервал кольцевой метки	0,125	0,25	0,25	0,25	0,5	0,5	1	1	2	2	3	4	6	12	12	16	18
Количество кольцевых меток	2	2	4	5	4	5	4	5	4	5	5	5	5	4	5	5	5

«Nucleus»:

Шкалы дальности (Range)

Дальность действия на дисплее радара может быть изменена от 0.25 мили до 96 миль.

Кольца

Масштабные кольца дальности могут выводится для каждой выбранной Вами дальности действия в следующем порядке: три кольца выводятся на дальности в 0.75nm, пять - на 0.25nm и 0.5nm и шесть - на 1.5nm и до 96nm.

Выбор дальности действия

Чтобы изменить на дисплее шкалу дальности, выполните следующее:

- Выделите окно RANGE/RINGS; под этим окном появится всплывающее информационное окно.

- Нажимайте кнопки, левую для уменьшения и правую для увеличения дальности, до тех пор, пока не выведется требуемая дальность в окне RANGE/RINGS.

Примечание: Дальность увеличивается по шагам: 0.25пт, 0.5пт, 0.75пт, 1.5пт, З.0пт, 6.0пт (обычное значение по умолчанию), 12.0пт, 24пт, 48пт и 96пт.

Шкала дальности	Масштаб	Число колец
0.25	0.05	5
0.5	0.1	5
0.75	0.25	3
1.5	0.25	6
3.0	0.5	6
6.0	1.0	6
12.0	2.0	6
24.0	4.0	6
48.0	8.0	6
96.0	16.0	6

Выбор колец

Чтобы вывести/убрать кольца – RING ON/OFF (число которых на дисплее зависит от выбранной дальности), выполните следующее:

выберите функцию Дальность/Кольца (RANGE/RINGS), как указано выше, а затем нажмите центральную кнопку (эта кнопка действует как переклю­чатель для вывода/отмены с экрана колец).
