21. Что такое sart, принцип его работы и вид отображения информации о нем на экране рлс?
Радиолокационный спасательный ответчик (англ. SART, Search and rescue radar transponder) — радиоэлектронное устройство, приемопередатчик, являющийся частью Глобальной морской системы связи при бедствии (ГМССБ). Обеспечивает определение местоположения объектов, которые терпят бедствие, путем передачи сигналов радиолокационным станциям.
Используется для ближнего, в пределах 8 морских миль, наведения спасательных служб. Приемопередатчик работает на частоте 9 ГГц. Включается в работу в ручном режиме. При облучении передатчика радаром выдает на дисплее радара сигнал, легко поддающийся идентификации и показывающий пеленг на него.
Согласно требованию конвенции СОЛАС на судах валовой вместимостью до 300 тонн, ответчик не требуется, от 300 до 500 тонн должен быть как минимум один радиолокационный ответчик, на судах свыше 500 тонн — как минимум два.
SART JQX-30 соответствует требованиям: IMO, ITU, IEC и другим международных и национальных документов.
Это устройство надежно, просто в установке и эксплуатации, легко транспортируется. При обнаружение судовым радаром автоматически сигнализирует пользователю о том, что он обнаружен.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Частота приема |
9200 - 9500 МГЦ |
Поляризация |
Горизонтальная |
Модуляция |
Пилообразный сигнал |
|
Передача – 7,5мс +/- 1мс |
|
Прием – 0,4мс +/- 0,1 мс |
Длительность импульса |
100мс |
Максимальная мощность |
400 мВт |
Чувствительность приемника |
- 50 дБ |
Длительность действия |
96 часов в режиме ожидания и не менее 8 часов на излучение |
Температурный диапазон |
Хранения: -20°… +55°С Окружающей среды: -30°… +65°С |
Диаграмма направленности антенны |
Вертикальная +/- 12,5 град. Горизонтальная по радиогоризонту |
Азимут |
Всенаправленная |
22. Как по информации sart определить пеленг и дистанцию до него?
Транспондер Поиска и Спасения (SART) может быть запущен любым работающим в диапазоне X (3 см) радаром, находящимся в пределах диапазона, равного примерно 8 морским милям. Каждый принятый импульс радара приводит к передаче ответного сигнала, частота которого многократно качается в пределах всего диапазона рабочих частот радара. При приеме запроса, первым делом, производится быстрое (0.4 мкс) качание частоты по всему диапазону, после чего относительно медленно (за 7.5 мск) происходит возврат к исходной частоте. Этот процесс повторяется в течение 12 полных циклов. В некоторые моменты качания частота SART оказывается совпадающей с частотой запросившего радара и попадает в полосу пропускания приемника радара. Если SART находится в пределах допустимой шкалы диапазона дальностей, то отмеченное выше совпадение частот на протяжении каждого из циклов медленных качаний частоты, приведет к появлению отметки на экране радара, что в итоге приведет к отображению линии в виде 12 точек, равномерно расположенных на расстоянии примерно 0.64 морской мили.
Когда расстояние до SART уменьшится примерно до 1 морской мили, то на дисплее радара могут отобразиться также и 12 откликов, генерируемых в процессе быстрого качания частоты. Эти дополнительные точечные отметки, которые также равномерно разнесены на расстояние 0.64 морской мили, располагаются в промежутках между 12 точками исходной линии. По виду они менее яркие и имеют меньший размер, чем исходные точки.
При поиске сигналов SART предпочтительно использовать шкалу диапазона дальностей в 6 или 12 морских миль. Это объясняется тем, что общая отображаемая протяженность отклика SART из 12 (или 24) точек может простираться примерно на 9.5 морских миль за пределы местоположения ответчика SART, и для того, чтобы отличить сигналы ответчика SART от других откликов, необходимо получить несколько точек-откликов.

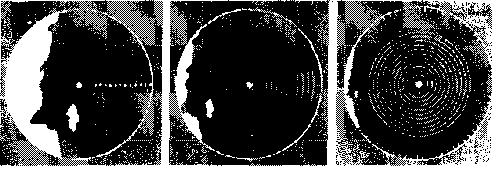

Рис. Объект РЛО на расстоянии: а) больше одной мили от НРЛС; б) меньше одной мили; в) вблизи НРЛС.
