1.2.3. Поперечные профили насыпей

Типовой поперечный профиль насыпи из крупных супесей, мелких и пы-леватых песков и легковыветривающихся скальных пород выполняется в со­ответствии с рис. 1.16, а. Типовой поперечный профиль насыпи из крупно-

28

обломочных грунтов и из песков гравелистых, крупных и средней крупности показан на рис. 1.16, б. Полоса земли под насыпью является ее основанием.

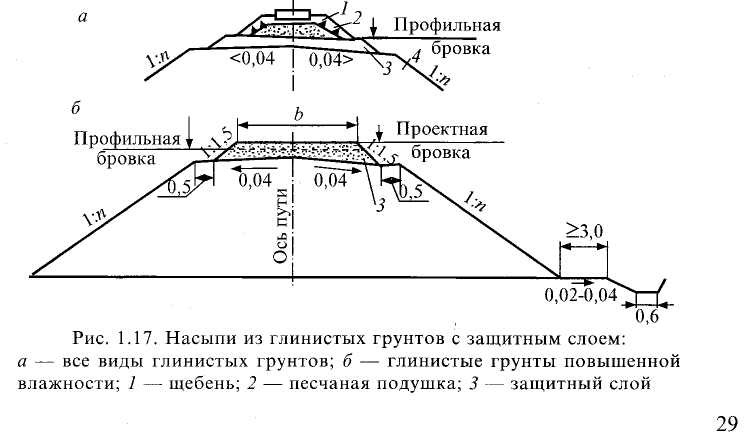

При сооружении насыпи из глинистых грунтов для усиления верхней час­ти земляного полотна предусматривают устройство под балластом защит­ного слоя из дренирующего грунта (или из дренирующего грунта с геотек­стильными материалами) (рис. 1.17). Толщина защитного слоя под балластной призмой устанавливается расчетом в зависимости от вида грунта земляного полотна и категории железнодорожной линии, но не менее 0,8 м для суглин­ков и глин и 0,5 м — для супесей.

Откосы насыпи могут быть однообразной крутизны и ломаной формы с переменной крутизной. Типовые поперечные профили насыпей из глинис-

тых грунтов, мелких и пылеватых песков должны иметь откосы при высоте насыпи до 12 м — в верхней части не круче 1:1,5, а в нижней части при высо­те более 6 м — не круче 1:1,75.

По обеим сторонам насыпи устраивают бермы, полосы земли между отко­сом насыпи и водоотводной канавой или резервом. Назначение бермы — за­щитить подошву насыпи от воздействия воды, текущей по канаве или резерву, и обеспечить возможный проход строительных машин. Ширину бермы прини­мают не менее 3 м и не менее 7,10 м — со стороны будущего второго пути.

За бермами устраивают резервы или канавы, которые собирают поверх­ностные воды и отводят в пониженные места или к искусственным сооруже­ниям. Дну резервов и канав придают продольный уклон не менее 0,003. Глу­бина канавы должна быть не менее 0,6 м. Резервам придают поперечный уклон не менее 0.02 при ширине резерва до 10 м, дно резерва делают одно­скатным, при ширине более 10 м — двускатным. Откосы резервов и водоот­водных канав должны быть не круче 1:1,5.

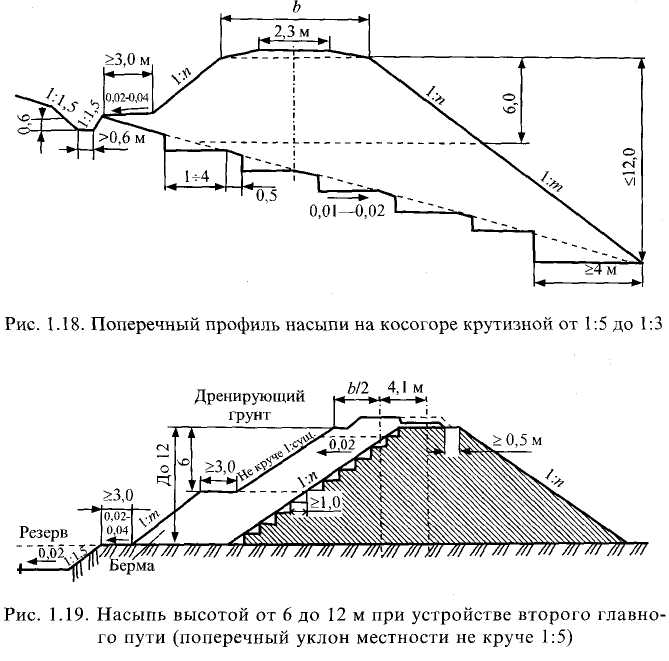

При сооружении насыпи на косогоре для повышения устойчивости в ос­новании насыпи устраивают уступы (рис. 1.18).

При сооружении второго пути уширяют существующую насыпь также с устройством уступов (рис. 1.19).

30

1.2.4. Поперечные профили выемок

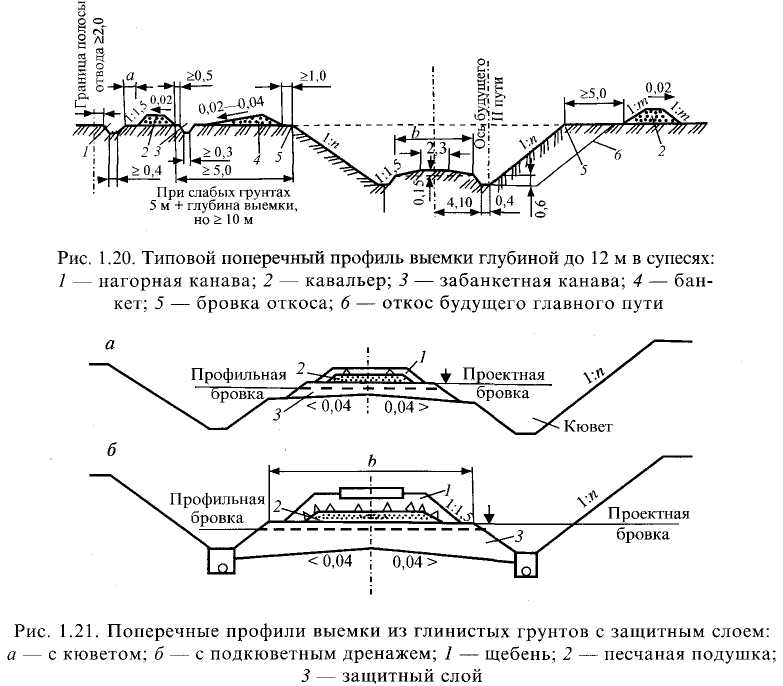

Типовой поперечный профиль выемки глубиной до 12 м в супесях круп­ных, а также в мелких и пылеватых песках представлен на рис. 1.20. Для сбора и отвода поверхностной воды с откосов выемки служат кюветы, ко­торые располагаются по обе стороны от основной площадки земляного по­лотна. Размеры кюветов: глубина — 0,60 м, ширина по дну — 0,40 м, с отко­сами 1:1,5. Грунт из выемки, не использованный для сооружения насыпи, отсыпают за откосом выемки в виде призмы, называемой кавальером. Ка­вальеры закладывают на расстоянии не менее 5 м от бровки откоса выемки.


31


Если площадка между откосом выемки и кавальером имеет уклон з сто­рону выемки, то для предотвращения стекания воды в выемку, на этой пло­щадке устраивают небольшую присыпку, называемую банкетом, а за ним располагают забанкетную канаву. Продольный уклон этой канавы прини­мают не менее 0,005, а глубину не менее 0,3 м. Крутизна откосов кавальеров и банкетов должна быть не круче 1:1,5. С нагорной стороны выемки устра­ивают нагорную канаву для сбора воды с прилегающей местности и отвода ее от пути. Размер нагорной канавы: высота — 0,60 м, глубина — 0,60 м, откосы 1:1,5. Продольный уклон нагорной канавы принимают не менее 0,003.

Для стока воды с низовой стороны от выемки кавальер отсыпают с разры­вами шириной понизу не менее 1 м через каждые 50 м.

При сооружении выемки в глинистых грунтах предусматривают устрой­ство под балластной призмой защитного слоя из дренирующих грунтов (или в комбинации дренирующего грунта и геотекстиля) (рис. 1.21). Толщина за­щитного слоя так же, как при сооружении насыпей, принимается на основа­нии расчетов, но не менее 0,8 м для суглинков и глин, 0,5 м — для супесей.
