6.7. Пассажирское хозяйство
Для обслуживания пассажиров предназначены вокзалы, привокзальные площади, пассажирские платформы, переходы.
По отношению к железнодорожным путям привокзальная площадь и здание вокзала могут быть расположены (рис. 6.7):
1) в одном уровне с приемо-отправоч- ными путями. Для соединения здания с платформами используются:
- пешеходные тоннели,
— пешеходные мосты;
2) привокзальная площадь и здание вокзала ниже приемо-отправочных пу тей, для соединения с платформами ис пользуют тоннели;
3) привокзальная площадь, здание (часть, обращенная на площадь) выше путей, для соединения с платформами используют пешеходные мостики.
В плане расположение пассажирского здания применяется:
1) островное — пассажирское здание расположено между путями, в этом случае здание вокзала значительно приближается к поездам, что позволяет двум поездам противоположных направлений подходить к прилегающим основным пассажирским платформам.
Недостаток этого типа пассажирских зданий состоит в том, что подходы и подъезды к ним крайне затруднены. Расширение такого здания, ограниченного с двух сторон путями, затруднительно;
боковое — пассажирское здание и примыкающая к нему платформа рас полагаются сбоку, с внешней стороны перронных путей (Самара).
торцевое — пассажирское здание и примыкающая к нему платформа располагается поперек тупиковых перронных путей и платформ, замыкая их (Ярославский, Казанский вокзалы в Москве).
Кроме того, применяются варианты расположения вокзалов:
надпутное или подпутное (варианты в зависимости от местных усло вий), когда пассажирское здание располагается непосредственно над или под перронными железнодорожными путями и платформами;
комбинированный, сочетающий в себе черты нескольких, указанных выше типов вокзалов.
Размеры привокзальных площадей, размещаемых в одном уровне, приведены в табл. 6.1.
284
Вокзальный комплекс должен включать комплекс зданий, сооружений и устройств, необходимых для быстрого, безопасного и удобного выполнения операций, для обслуживания и перевозки пассажиров. Сюда включаются: пассажирские здания, багажные отделения, платформы, пешеходные мосты, тоннели и переходы, устройства для хранения багажа и ручной клади, почтовые и торговые киоски.
Вокзалы, обслуживающие пассажиров дальнего следования, в зависимости от расчетной вместимости подразделяются на:
малые — вместимостью 50, 100, 150 и 200 пассажиров;
средние — свыше 200 до 700 пассажиров;
большие — свыше 700 до 1500 пассажиров;
крупнейшие — свыше 1500 пассажиров.
Вокзалы должны быть оснащены новыми техническими средствами и системами автоматизации распределения мест и продажи билетов, справоч-но-информационной аппаратуры, механизации операций по погрузке, выгрузке и транспортировке багажа и грузобагажа, а также механизации операций по уборке помещений и пассажирских платформ.
В пассажирских зданиях вокзала должны быть предусмотрены: кассовый зал, зал для пассажиров с детьми, пригородные кассы, залы ожидания, сервис-центр, предприятия общественного питания, которые в зависимости от вместимости и местных условий могут состоять из кафе, буфетов и ресторанов, магазин, комнаты отдыха, туалеты, видеозал. Если вокзалы располагаются в пунктах с большим транзитным пассажиропотоком, должны быть помещения для отдыха пассажиров, комнаты матери и ребенка.
Справочное бюро, помещения дежурного по вокзалу, почты, телеграфа, междугородного телефона размещают в вестибюлях или вблизи от них, приближенно к путям следования основных потоков пассажиров.
Камеры хранения ручной клади располагают вблизи путей следования пассажиров прибытия, и с учетом удобного пользования ими пассажиров отправления. На рис. 6.8 показано примерное расположение устройств здания вокзала.
Здания вокзалов разрабатываются с учетом современных требований к архитектуре, и с учетом архитектуры города и привокзальной площади, чтобы вокзал органично вписывался в сложившийся архитектурный ансамбль города или населенного пункта.
Новые вокзалы размещают с внешней стороны путей станции со стороны основной части селитебной территории населенного пункта, связывают их с промежуточными платформами с помощью переходов в разных уров-
285
нях — тоннелей и пешеходных мостов. Предпочтение отдается тоннелям, которые имеют меньшие подъемы и спуски по сравнению с пешеходными мостами. Пешеходные мосты в Северной строительно-климатической зоне строят крытыми (остекленными, галерейного типа).
Ширина тоннелей принимается не менее 3 м, высота тоннелей до выступающей конструктивной части — не менее 2,4 м.
Ширина пешеходных мостов, предназначенная для прохода пассажиров, принимается не менее 2,25 м. Ширина сходов с пешеходного моста и входа в тоннель должна соответствовать ширине моста или тоннеля и быть не менее 2 м при двух выходах на платформу.
Переходы, соединяющие основные и промежуточные платформы в уровне головки рельса, устраивают шириной не менее 3 м, а при выполнении багажных и почтовых операций — не менее 4 м.
Пассажирские платформы предназначены для кратковременного ожидания поездов, посадки и высадки пассажиров, а также в необходимых случаях (по местным условиям) почтово-багажных операций.
286
Число пассажирских платформ, их длина и ширина рассчитывается в зависимости от пассажиропотока.
Платформы в зависимости от типа вокзала и расположения его относительно перронных путей различают основные (боковые), островные (промежуточные), тупиковые и распределительные, которые объединяют несколько тупиковых платформ.

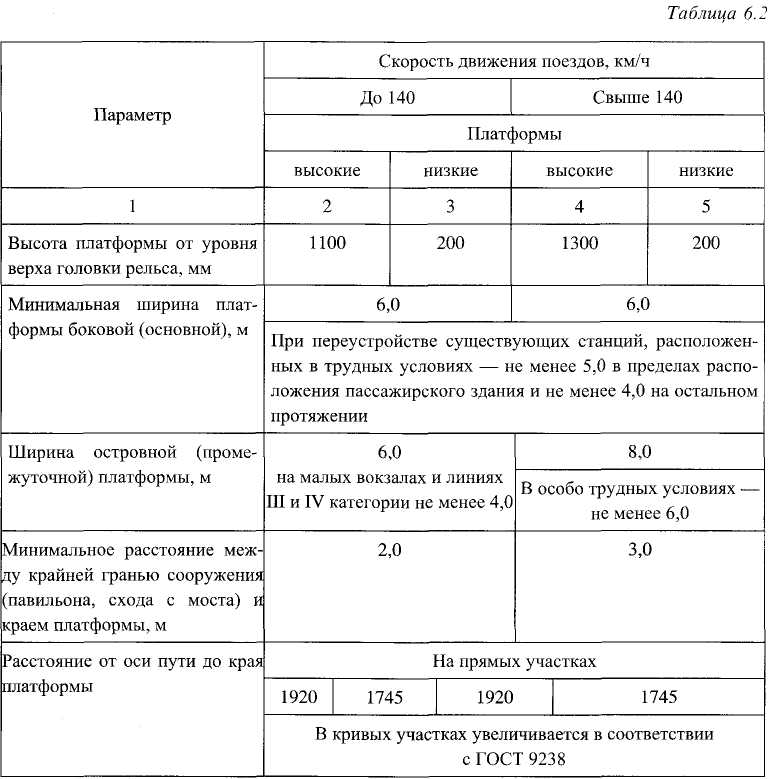

Платформы применяют высокие и низкие (рис. 6.9). Высокие платформы устраивают на крупных и крупнейших вокзалах, а также на вокзалах электрифицированных железных дорог с интенсивным пригородным движением, низкие платформы применяют на средних и малых вокзалах. Параметры пассажирских платформ приведены в табл. 6.2.
На станциях, где возможен безостановочный пропуск поездов со скоростями свыше 140 км/ч по пути, смежному с платформой, расстояние от сооружений до края платформы должно быть не менее 3,0 м.
Пассажирские платформы должны иметь навес для укрытия пассажиров от снега и дождя, а также излишней солнечной радиации. Длина навесов на малых вокзалах — не менее длины пассажирского здания, для средних — не менее 100 м, и для больших и крупнейших — по всей ширине платформы.
Длина пассажирских платформ принимается равной длине обращающихся пассажирских поездов. На вновь сооружаемых станциях предусматривают удлинение платформ до 650—850 м, а по заданию ОАО»РЖД» до 1000 м.
На привокзальной площади должны быть предусмотрены подъезды автомашин и дорожки для пешеходов к местам перехода пассажиров через железнодорожные пути. Планировка привокзальной площади должна обеспечивать удобное и безопасное передвижение пешеходов и использование ими всех видов городского транспорта. Остановки автобусов, трамваев, троллейбусов, метро следует располагать как можно ближе к вокзалу, как правило, не далее 100 м от основных входов-выходов пассажирского зда-
ния. Пассажирам должен быть предусмотрен безопасный, удобный и возможно короткий переход от остановок местного транспорта до железнодорожных платформ. Привокзальную площадь следует располагать со стороны основной части селитебной территории, при этом предусматриваются удобные взаимосвязи привокзальной площади, пассажирского здания и платформ. Пример планировки привокзальной площади приведен на рис. 6.10.
Здание вокзала должно располагаться на расстоянии не менее 20 м от оси ближайшего пути, а на линиях, на которых предусматривается движение пассажирских поездов со скоростями 140—200 км/ч — не менее 25 м. Расстояние от края перрона до здания вокзала должно быть не более 50 м.
288
6.8. Назначение и комплекс устройств пассажирских технических станций
Основным назначением пассажирских технических станций является комплексная подготовка пассажирских составов в рейс, переформирование составов, погрузка выгрузка почты, багажа и грузобагажа, формирование почтово-багажных поездов, отцепочный и безотцепочный ремонт пассажирских вагонов.
Комплексная подготовка пассажирских составов в рейс включает: технический осмотр, наружную очистку, обмывку и внутреннюю уборку, ремонт внутреннего оборудования, санитарную обработку, экипировку постельными принадлежностями, топливом и водой и переформирование составов.
На пассажирской технической станции проходят экипировку и межпоездной ремонт составы, приписанные к ней и оборачиваемые, приписанные к другим станциям.
289
Для выполнения операций по комплексной подготовке составов в рейс, пассажирские технические станции должны иметь следующие устройства:
парки приема, где выполняется грубая очистка вагонов;
вагономоечные машины стационарные или передвижные.
Если станция формирует в рейс более 5 составов в сутки, необходимо сооружение ремонтно-экипировочного предприятия РЭД, где концентрируются все основные экипировочные операции: техническое обслуживание, в том числе экипировка составов водой, углем, подзарядка аккумуляторных батарей, экипировка вагонов-ресторанов.
Ремонтно-экипировочные предприятия обеспечивают условия для высокого качества технического осмотра и ремонта пассажирских составов. В Северной строительно-климатической зоне в I, II и III климатических районах обмывку и ремонт пассажирских вагонов выполняют в крытых цехах.
При программе деповского ремонта 1000—1500 вагонов в год предусматривают ремонтные предприятия, их следует устраивать в пунктах формирования пассажирских составов. Ремонтные предприятия следует располагать на общей территории с ремонтно-экипировочным предприятием, чтобы использовать общие коммуникации.
В пунктах газовой дезинфекции предусматривают служебные и бытовые помещения, два тупиковых пути длиной 105 (210) м при одновременной обработке 8(16) вагонов. Пути газовой обработки размещают на расстоянии: 25 м от железнодорожных путей, 50 м от служебных зданий и 100 м от жилых зданий.
Если вагоны-рестораны не экипируются в РЭД, для них устраивают специальные пути для технического обслуживания и экипировки.
На пассажирских технических станциях также располагают мусоросборники, склад топлива, системы контроля готовности пассажирских составов в рейс, специальные пути для погрузки-выгрузки почтовых и багажных вагонов.
Необходимое техническое оснащение пассажирских технических станций зависит от объема и характера выполняемой работы и приведено в табл. 6.3.
Число приемо-отправочных путей на пассажирской технической станции должно быть не менее числа одновременно находящихся на станции составов в
любой момент времени. Потребное число приемо-отправочных путей для формируемых и оборачиваемых пассажирских составов дальнего следования в ориентировочных расчетах может быть принято по табл. 6.4 и 6.5. Для детальных расчетов путевого развития применяют метод имитационного моделирования работы станции, с учетом взаимного расположения парков станции, наличия в составах поездов почтовых, багажных вагонов и вагонов-ресторанов, неравномерности поступления в обработку составов разных категорий.
6.9. Схемы пассажирских технических станций
Схемы пассажирских технических станций зависят от объема и характера работы станции, наличия станционной площадки достаточной длины и местных условий.
Взаимное расположение парков и устройств пассажирской технической станции должно обеспечивать поточность обработки составов и параллельность выполнения операций.
При обработке 5—11 составов в сутки следует применять однопарковые схемы пассажирских технических станций, в которых имеется объединенный приемо-отправочный парк ПОП. Параллельно парку размещается ремонтно-экипировочное предприятие (РЭД) или экипировочные пути (рис. 6.11, a). Ba-гономоечная машина может размещаться перед парком ПОП или после него.
292
Крупные пассажирские технические станции сооружают многопарковыми (рис. 6.11, б, в и рис. 6.12). Схема на рис. 6.11, б отличается от схемы на
рис. 6.11, в лишь расположением парка приема, который располагается параллельно ремонтно-экипировочному предприятию, если по местным условиям невозможно парки приема и отправления расположить рядом.
При ограниченной станционной площадке может быть применена схема с параллельным расположением парков и ремонтно-экипировочного предприятия.
При достаточной длине станционной площадки применяют схемы с последовательным расположением парков приема и отправления с ремонтно-экипировочными и ремонтными предприятиями (рис. 6.12, а). В схеме на рис. 6.12, б, парк приема расположен рядом с парком отправления, они взаимозаменяемы, а РЭД и ремонтное предприятие располагаются последовательно паркам. Корпуса ремонтно-экипировочного (ремонтного) предприятия могут иметь ступенчатое расположение для обработки составов соединенных (сдвоенных) и групповых.
Рядом с основными парками может размещаться парк для местных и пригородных составов.
Вагономоечная машина может располагаться перед парком приема или после него. При варианте расположения вагономоечной машины перед парком приема в парк прибытия поступают чистые составы, благодаря этому легче выявить вагоны с неисправными ходовыми частями, подлежащие отце-почному ремонту. Однако при значительном числе обрабатываемых соста-
вов, интервал поступления составов в моечныи цех может оказаться меньше времени обмывки составов, в этом случае составы будут простаивать в ожидании подачи в моечный цех. Чтобы исключить время ожидания подачи составов в моечный цех, вагономоечную машину располагают после парка приема. Вариант расположения вагономоечной машины выбирается в конкретных условиях, в зависимости от интенсивности прибытия конечных поездов, взаимного расположения пассажирской и пассажирской технической станции, расположения пылеобразующих объектов и устройств.
Во всех схемах предусматривается следующий порядок обработки составов на пассажирской технической станции. После высадки пассажиров состав подается на обмывку в моечный цех, и затем в парк приема, где из вагонов удаляется мусор и выполняется осмотр вагонов для выявления объема ремонта вагонов, требующих отцепочного ремонта. Выполняется в случае необходимости переформирование состава и замена неисправных вагонов и вагонов, требующих дезинфекции, вагонами из резерва.
Сформированный состав подается на пути в здание РЭДа. Здесь из вагонов транспортируется использованное белье и постельные принадлежности в специальные кладовые. Выполняется тщательный осмотр и ремонт ходовых частей, рамы, кузова, тормозного, электро- и радиооборудования, вентиляции и другого оборудования. Производится внутренняя уборка, мойка вагонов и заправка водой, экипировка составов углем, постельным бельем, продуктами. В здании РЭДа выполняется также экипировка вагонов-ресторанов. После этого подготовленный состав подается в парк отправления, где он находится до подачи на пути пассажирской станции. На путях парка отправления может выполняться экипировка вагонов-ресторанов, если это не делается в РЭД, состав заправляется топливом и водой.
Оборачивающиеся на технической станции составы проходят такую же обработку, что и приписанные, за исключением сдачи постельного белья и снабжения чистым постельным бельем.
