2.5. Сплетение и совмещение путей

Совмещение путей колеи 1520 мм и узкой колеи 1000 мм на одном по­лотне (рис. 2.13, а) применяют иног­да при подходе этих путей к общим складам, перегрузочным площадкам и т.д. для сокращения затрат на со­оружение и содержание пути. При трехниточном совмещении применя­ется крестовина и один остряк.

Сплетение путей (рис. 2.13,6) ус­траивают, если на коротком участ­ке двухпутной линии при ремонте искусственных сооружений (или значительных нарушениях земляно­го полотна) необходимо перейти на однопутное движение, не укладывая стрелочных переводов. Сплетение путей может применяться также для совмещения колеи 1520 мм и запад­ноевропейской колеи 1435 мм.

2.6. Станционные пути

Пути, расположенные в границах раздельных пунктов, называются стан­ционными (рис. 2.14). Они подразделяются на: главные, приемо-отправоч-ные, сортировочные, погрузочно-выгрузочные, вытяжные, ходовые, деповс­кие, соединительные, специального назначения и прочие.

Главные пути на станциях — это непосредственное продолжение путей перегона. Они, как правило, не откланяются на стрелочных переводах и предназначены в основном для пропуска поездов без остановки.

Приемо-отправочные пути служат для приема, стоянки и отправления поездов.

Сортировочные пути служат для накопления и сортировки вагонов по пунктам погрузки-выгрузки и назначения следования, а также формирова­ния из них поездов.

Погрузочно-выгрузочные пути используют для постановки вагонов под погрузку или выгрузку. Рядом с ними располагают склады общего пользо­вания для кратковременного хранения грузов и склады, принадлежащие различным предприятиям.

На вытяжных путях сортируют вагоны, по ним переставляют вагоны и составы с одного пути на другой.

Деповские пути служат для перемещения и стоянки локомотивов и ваго­нов на территории локомотивного и вагонного хозяйства во время ремон­та, экипировки и других операций.

К прочим путям относятся: соединительные, (соединяющие отдельные части станции между собой и с площадками, складами, путями ремонта), пути стоянки пожарных и восстановительных поездов, весовые и перегру­зочные пути, ходовые пути для пропуска локомотивов из локомотивного хозяйства к приемо-отправочным путям.

Путями специального назначения служат предохранительные тупики, предназначенные для предупреждения выхода подвижного состава на мар­шруты следования поездов и улавливающие тупики — для остановки поте­рявшего управление поезда или его части при движении по крутому затяж­ному спуску или подъему. К путям специального назначения относят также подъездные пути предприятий.

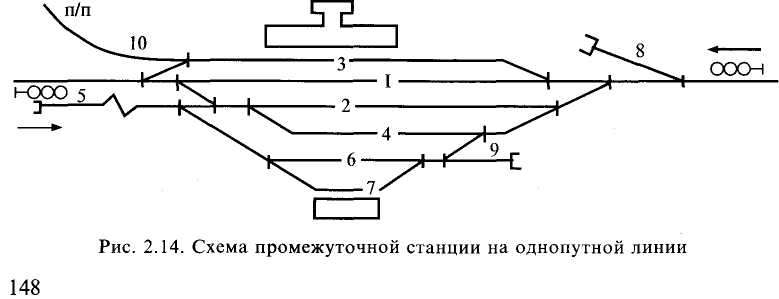

На рис. 2.14 показана небольшая станция, имеющая пути:

-1 —главный;

  • 2, 3, 4 — приемо-отправочные;

  • 5 — вытяжной;

6 — выставочный;

  • 7 — погрузочно-выгрузочный;

  • 8 — улавливающий тупик;

  • 9 — предохранительный тупик;

  • 10 — подъездной путь.

Границами территории станций, разъездов, обгонных пунктов служат: на однопутных линиях — входные светофоры (см. рис. 2.14); на двухпутных линиях — с одной стороны входные светофоры, с другой — специальные сигнальные знаки, устанавливаемые на расстоянии не менее 50 м за послед­ним выходным стрелочным переводом. Если стрелка последнего стрелоч­ного перевода расположена со стороны станции, граница станции находит­ся на расстоянии 50 м от предельного столбика.

149

2.7. Расположение станционных путей в плане и профиле 2.7.1. Расположение станционных путей в профиле

Участок профиля, где размещаются станция, разъезд или обгонный пункт, называется станционной площадкой. Можно выделить три варианта распо­ложения станционной площадки в профиле (рис. 2.15). Расположение стан­ционной площадки на возвышенности «на горбе» (рис. 2.15, а), обеспечивает благоприятные условия для замедления поездов на подходе к раздельному пункту, а также для разгона после остановки, безопасность одновременного приема на однопутных линиях, но при этом ухудшаются условия трогания поезда, задержанного перед входным сигналом.

Расположение станционной площадки в углублениях профиля «в яме» (рис 2.15, б) ухудшает условия разгона поездов после остановки и условия одновременного приема поездов на однопутных линиях, но устраняется опасность ухода вагонов с роликовыми подшипниками на перегон.

Расположение станционной площадки на уступе (рис. 2.15, в) занимает сред­нее положение по своим качествам между двумя предыдущими вариантами.


150


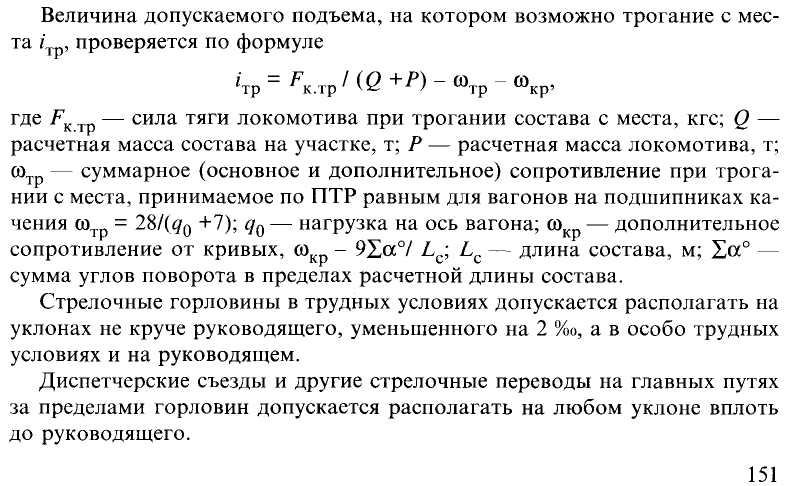

При трассировании линий в легких условиях площадки разъездов и об­гонных пунктов по возможности следует располагать на возвышенностях, а перед входными сигналами желательно иметь участки (равные длине поез­да) с уклоном, обеспечивающим трогание поезда с места.

станции, разъезды и ош онные пункты следует располагать на 1оризон-тальной площадке, т.к. в этом случае облегчаются условия трогания поез­дов с места в обоих направлениях, снижается опасность ухода вагонов от толчка при маневрах или под влиянием ветра.

В отдельных случаях для уменьшения объема земляных работ допускается расположение раздельных пунктов на уклонах не круче 1,5 %о, а в трудных условиях допускается увеличение уклонов до 2,5 %о (ПТЭ). На тех раздель­ных пунктах, где предусматривается производство маневров или отцепка ло­комотивов или вагонов от составов, профиль пути в пределах полезной дли­ны должен исключать возможность ухода подвижного состава за пределы полезной длины. Для этой цели профиль приемо-отправочных путей в преде­лах полезной длины должен проектироваться вогнутого (ямообразного) очер­тания с одинаковыми отметками высот по концам полезной длины путей.

Разъезды и обгонные пункты полупродольного и продольного типа, а по согласованию с ОАО «РЖД» и промежуточные станции такого типа допус­кается располагать на уклоне не более 10 в пределах той части станцион­ной площадки, где не предусматриваются маневры и отцепка локомотивов и вагонов от составов. При этом должны обеспечиваться условия удержания поездов установленной массы вспомогательными тормозами локомотивов, а также трогание с места этих поездов.

Пути у погрузочно-выгрузочных платформ и площадок, пути, предназначен­ные для стоянки составов и вагонов без локомотивов, а также пути стоянки и эки­пировки локомотивов должны располагаться на горизонтальных площадках.

Вытяжные пути за пределами стрелочной горловины станции следует рас­полагать на горизонтальной площадке или на спуске (в сторону роспуска вагонов) не круче 2 %о, а в трудных условиях следует располагать на подъе­ме не круче 2 % в сторону обслуживаемых путей.

На промежуточных станциях продольный профиль вытяжных путей, ис­пользуемых для работы сборных и вывозных поездов, в трудных условиях допускается проектировать в соответствии с продольным профилем смеж­ного участка главного пути.
