1.2.8. Укрепление и защита земляного полотна

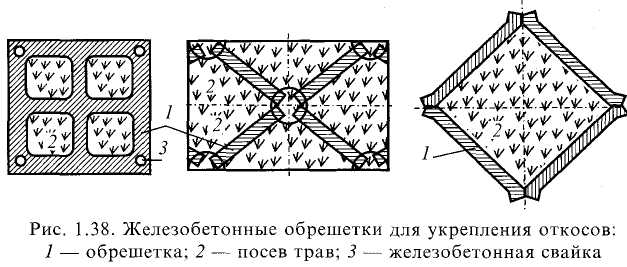

Для защиты откосов насыпей, выемок и берм применяют посев семян мно­голетних злаковых и бобовых трав. Дерн способен защитить от размыва от­косы земляного полотна на неподтопляемых участках. При больших высо­тах насыпей для предотвращения смыва семян и удержания их на откосе до образования корневой системы посев трав производится в деревянных или железобетонных обрешетках (рис. 1.38) или с использованием георешеток.

43

Посев многолетних трав в настоящее время осуществляется механизиро­ванным способом посева по слою растительной земли (специальными агре­гатами) или способом гидропосева с добавлением в смесь семян с водой муль­чирующих добавок (опилок, торфяной крошки и др.) без использования растительной земли.

Если посев трав невозможен по климатическим или грунтовым услови­ям, производится обсыпка откосов скальными или крупнообломочными грунтами (галечниковыми, щебенистыми).

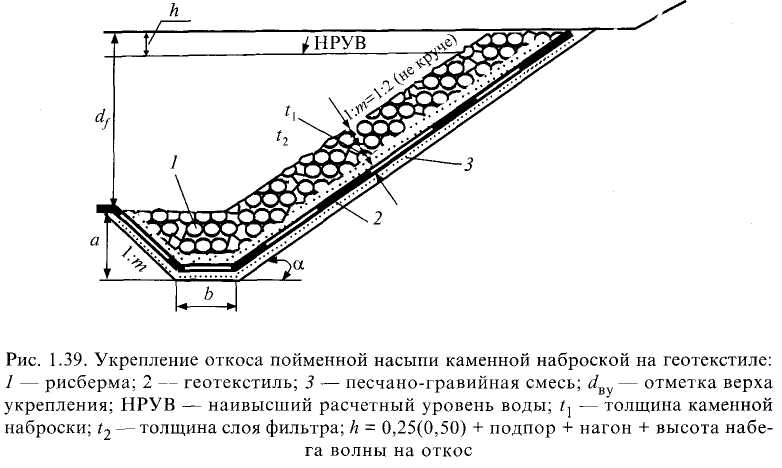

При подтоплении откосов насыпей и берм пойменными водами применяют­ся каменные наброски из сортированного и несортированного камня (рис. 1.39).

При больших скоростях течения воды и волновом воздействии, для ук­репления откосов насыпей, конусов у устоев мостов, берегов применяются железобетонные плиты и габионы.

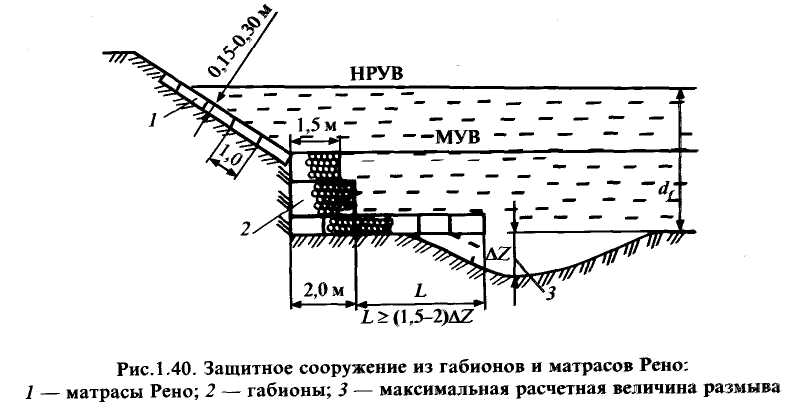

Габионы конструктивно представляют собой проволочный остов, запол­ненный камнем (рис. 1.40). Габионы бывают в виде габионных ящиков, га-бионных тюфяков и цилиндрические габионы. Габионные сооружения от­вечают требованиям экологии, не препятствуют росту растительности. Уже выполнен ряд работ в России по сооружению берегоукреплений из габио­нов (берегоукрепление Саратовского водохранилища, облицовка канала в Нижегородской области и др.)

При небольших скоростях течения воды бетонные и железобетонные пли­ты являются прочным и надежным укреплением. Применяются плиты сбор­ные свободнолежащие размером 1,0x1,0x0,16 на гравийной или щебеноч­ной подготовке. Открытые швы устраивают вразбежку.


44


При больших скоростях течения воды и при волновых воздействиях при­меняют железобетонные разрезные плиты, шарнирно соединенные в ковер

размером 2,50x3,0x0,20 м, при необходимости плиты омоноличиваются за­полнением швов бетоном или цементным раствором.

1.2.9. Полоса отвода

Полосой отвода называется земельный участок, предназначенный для размещения земляного полотна со всеми устройствами, лесозащитными на­саждениями, постоянными снегозащитными заборами, путевыми и други­ми зданиями, линией связи, энергоснабжения и другими сооружениями и устройствами железной дороги.

Ширину полосы отвода устанавливают в соответствии с Инструкцией о нормах и порядке отвода земель для железных дорог в зависимости от вы­соты насыпи или глубины выемки, обустройств земляного полотна (кава­льеров, резервов, укрепительных сооружений) наличия зеленых насаждений (для защиты от снега и песка) и других условий. Для насыпи или выемки с высотой Я до 12 м, когда не требуется устройство кавальеров, резервов, укрепительных сооружений, а также защитных насаждений, рекомендова­ны следующие нормы ширины полосы отвода L:

Н,ы 1—4 5—8 9—12

L,m 28—37 40—49 52—61

Расстояние от подошвы откоса насыпи или бровки откоса выемки, а при наличии резервов или водоотводных канав — от их крайних точек до грани­цы полосы отвода должно быть не менее 2 м, в исключительных случаях—не менее 1 м.

Ширина полосы отвода в местах, где путь нуждается в специальных защи­тах, устанавливается с учетом размещения этих защит (например, лесозащит­ных насаждений). В пределах городов граница полосы отвода устанавлива­ется на расстоянии не более 2 м от подошвы откоса насыпи или бровки

45

водоотводной канавы. На станциях и разъездах расстояние от оси крайнего пути до границы полосы отвода должно быть не менее 10 м, с уширением для размещения служебно-технических, жилых зданий и других устройств.

Границы полосы отвода обозначаются знаками, установленными через каждые 250 м. Знаки обсыпаются землей на высоту 0,40 м, вокруг них устра­иваются канавы глубиной 0,30 м.

В охранные зоны выделяются площади земли, необходимые для обеспе­чения устойчивости и прочности железнодорожных сооружений. На этих землях не допускается уничтожение растительности и устанавливаются осо­бые условия землепользования.
