- •Дайте визначення поняття "Інформація", перелічіть одиниці вимірювання інформації.
- •На які види поділяються операції по обробці інформації та з допомогою чого вони реалізуються.
- •Для чого необхідне кодування інформації.
- •Яка система числення використовується у цифровій техніці, чим вона характерна.
- •Що розуміють під системами числення і як вони класифікуються.
- •Дайте визначення позиційної та непозиційної систем числення. Наведіть приклад запису чисел у цих системах числення.
- •Пояснити перевід чисел з систем числення 8, 2, 1610.
- •Пояснити перевід чисел з систем числення 8, 162.
- •Пояснити перевід чисел з систем числення 102, 8, 16.
- •Дайте пояснення форми представлення чисел з фіксованою комою.
- •Дайте пояснення форми представлення чисел з плаваючою комою.
- •Що розуміють під розрядом числа та розрядною сіткою обчислювальної системи.
- •Які формати представлення чисел застосовуються в обчислювальній техніці.
- •Алгоритми виконання простих арифметичних операцій над двійковими числами.
- •Основні властивості двійково –десяткових кодів. Коди Емері.
- •Застосування різних двійково – десяткових кодів.
- •Як виконується додавання двох чисел в коді "8421".
- •Як виконується додавання двох чисел в коді "8421" з використанням оберненого коду.
- •Як виконується додавання двох чисел в коді "8421" з використанням доповнюючого коду.
- •Алгоритм виконання операцій над десятковими числами в коді "8421".
- •Дайте визначення булевої функції та перелічіть способи її опису.
- •Табличний спосіб запису булевої функції.
- •Аналітичний спосіб запису булевої функції. Мінтерми та макстерми.
- •Перемикаюча функція та способи її запису.
- •Основні логічні функції від одного аргументу.
- •Які логічні функції від двох аргументів Вам відомі.
- •Дайте визначення дднф та опишіть правила її утворення.
- •Дайте визначення дкнф та опишіть правила її утворення.
- •Сформулюйте принцип двоїстості. Яке його практичне значення для побудови схем логічних пристроїв.
- •Поняття базису. Мінімального базису.
- •Що представляє собою логічна функція, як її отримують.
- •Як взаємозв’язані число змінних, число наборів і число їм відповідних функцій.
- •Форми представлення логічних функцій.
- •Сформулюйте мету та принципи мінімізації логічних пристроїв.
- •Опишіть відомі Вам методи мінімізації функцій алгебри логіки.
- •У чому полягає мінімізація функції алгебри логіки за допомогою карт Карно-Вейча.
- •Наведіть алгоритм мінімізації за методом Квайна і Мак-Класкі.
- •Мінімізація функції алгебри логіки методом Квайна.
- •Мінімізація функцій. Метод мінімізації функцій алгебри логіки карт Карно.
- •Як за допомогою карт Карно одержують мінімальну форму логічної функції.
- •Поясніть, що таке мінімізація функції алгебри логіки за методом безпосередніх перетворень.
- •Синтез комбінаційних пристроїв в різних базисах.
- •Якою має бути послідовність дій при виконанні синтезу кцп.
- •Опишіть побудову комбінаційного цифрового пристрою в базисі і-не.
- •Опишіть побудову комбінаційного цифрового пристрою в базисі або-не.
- •Наведіть основні типи логічних елементів.
- •Опишіть амплітудно-передавальну характеристику логічного елементу.
- •Чим характерні статистичні параметри логічних елементів.
- •Чим характерні динамічні параметри логічних елементів.
- •Перерахуйте типи інтегральних цифрових схем за способом реалізації базового елемента.
- •Дайте визначення цифрового пристрою та наведіть класифікацію його елементів.
- •Дайте порівняння цифрових елементів різних типів за швидкодією та споживаною потужністю.
- •Які елементи забезпечують найвищу ступінь інтеграції.
- •Чим забезпечується висока швидкодія езл схем.
- •Дати визначення логічному елементу та навести його основні типи.
- •Наведіть схему резисторно - діодної логіки (рдл). Основні переваги та недоліки.
- •Опишіть схему резисторно – діодної – транзисторної логіки (рдтл). Основні переваги та недоліки.
- •Опишіть схему транзисторно – транзисторної логіки (ттл). Основні переваги та недоліки.
- •Наведіть схему к-мон логіки. Основні переваги та недоліки.
Які логічні функції від двох аргументів Вам відомі.
Ф-ція
x1 x2
Опис
00
01
10
11
F1(x)
0
0
0
0
0, константа нуль
F2(x)
0
0
0
1
х1·x2, x1x2, логічний добуток (кон’юнкція)
F3(x)
0
0
1
0
х1x2, (заборона по х2)
F4(x)
0
0
1
1
змінна х1
F5(x)
0
1
0
0
х2х1 (заборона по х1)
F6(x)
0
1
0
1
змінна х2
F7(x)
0
1
1
0
х1 х2, (сумування по модулю 2)
F8(x)
0
1
1
1
х1 х2 (логічна сума, диз’юнкція)
F9(x)
1
0
0
0
х1х2 (функція Пірса)
F10(x)
1
0
0
1
х1=х2, (логічна рівнозначність)
F11(x)
1
0
1
0
2 інверсія х2
F12(x)
1
0
1
1
х2х1, імплікація від х2 до х1
F13(x)
1
1
0
0
1, інверсія х1
F14(x)
1
1
0
1
х1х2, (імплікація від х1 до х2)
F15(x)
1
1
1
0
х1 х2, (функція Шеффера)
F16(x)
1
1
1
1
1, константа одиниця
Дайте визначення дднф та опишіть правила її утворення.
Якщо до складу логічної формули належать набори елементарних кон'юнкцій однакового рангу, пов'язані диз'юнкцією, то таку форму подання логічної функції називають досконалою диз'юнктивною нормальною формою (ДДНФ). Правила утворення ДДНФ функції n аргументів такі:
За кожним набором двійкових змінних, за яких функція набуває значення 1, скласти елементарні кон'юнкції (мінтерми).
2. В елементарну кон'юнкцію записати неінвертованими змінні, що задані одиницею в таблиці істинності, а інвертованими - ті змінні, які в таблиці істинності задані нулем. Здобутий результат називають конституентами одиниці.
3. Елементарні кон'юнкції об'єднати знаком диз'юнкції.
Дайте визначення дкнф та опишіть правила її утворення.
Досконалою кон'юнктивною нормальною формою (ДКНФ) логічної функції називають такий її вираз, який містить елементарні диз'юнкції одного рангу, пов'язані кон'юнкцією. Правила утворення ДКНФ n аргументів такі:
За кожним набором двійкових змінних, за яких функція набуває значення 0, скласти елементарні диз'юнкції (макстерми).
В елементарні диз'юнкції записати неінвертованими змінні, задані нулем у таблиці істинності, а інвертованими - ті змінні, які в таблиці істинності задані одиницею. Здобуті суми називають конституентами нуля.
Елементарні диз'юнкції об'єднати знаком кон'юнкції.
Умовне графічне позначення функцій АБО, І, НЕ та їх запис.
f8 = х1 х2 (логічна сума, диз’юнкція) операція АБО (OR)
f2 = х1·x2, x1x2, логічний добуток (кон’юнкція) операція І (AND).
f 11 = 2 інверсія х2 НЕ (NOT). За допомогою цих 3 операцій можна здійснити всі операції.
О пишіть функції Даггера та Шеффера. Наведіть графічні зображення.
f9 = функція Даггера, операція АБО - НЕ.
f15 = = функція Шеффера І – НЕ.
Які з основних законів алгебри логіки Вам відомі. Опишіть їх.
Основні закони алгебри логіки:
асоціативний (сполучний) закон: (х1·х2)·х3 = х1·(х2·х3); (х1+х2)+х3=х1+(х2+х3)=х1+х2+х3.
дистрибутивний (розподільчий) закон: (х1+х2)х3 = х1·х3+х2·х3;
комутативний (переставний) закон: х1·х2 = х2·х1; х1+х2=х2+х1.
Основні співвідношення для інверсії:
Закон подвійного заперечення:
Що відображають теореми булевої алгебри.
Теорема розкладання (розвинення):
;
;
;
;
.
Сформулюйте закони де Моргана, поглинання та склеювання.
Перетворення де Моргана застосовується дія переходу від диз’юнкції до кон’юнкції і навпаки.
Закони де Моргана (закони інверсії):

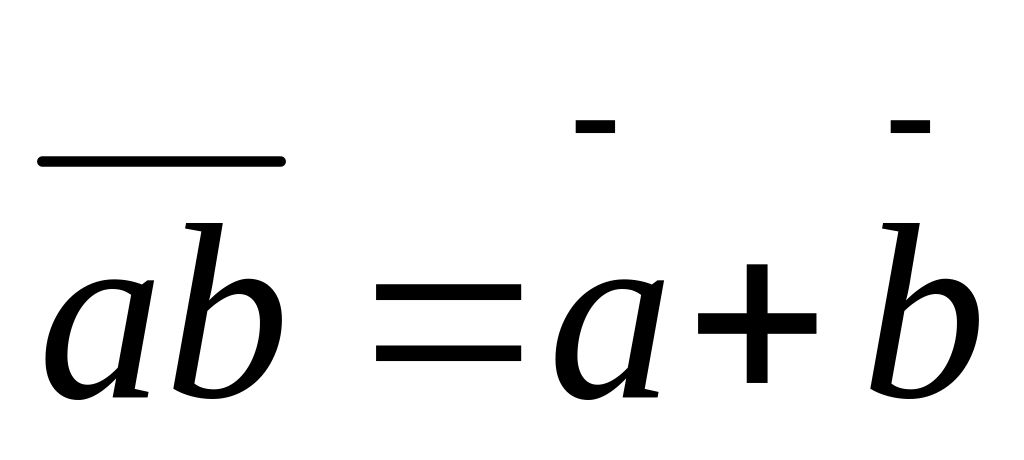

а) для двох змінних , тобто інверсія кон'юнкції є диз'юнкцією інверсій; тобто інверсія диз'юнкції є кон'юнкцією інверсій;
б) для n змінних
Закони поглинання:
а(а + b) = а; а(а + b)(a + с)...(а + w) = а;
а + ab = а; а + ab + ас + ... + аw = а;
; .

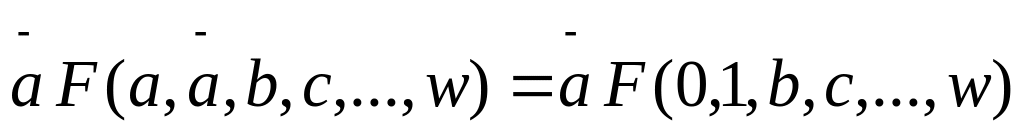

Закони склеювання (поширення)
; .

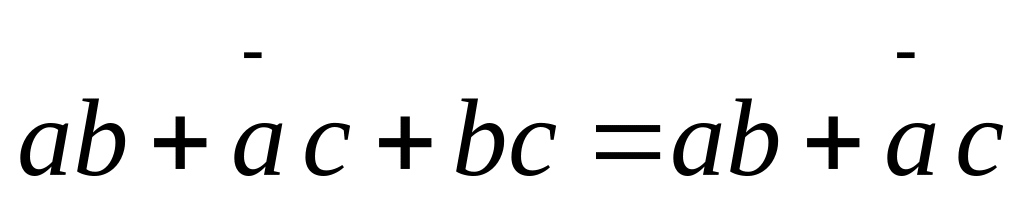

Закони узагальненого склеювання
; ;
;
