14. Трубы, тоннели, подпорные стены, регуляционные сооружения, схема, их назначение.
Трубы устраивают при пересечении ж.д. небольших водотоков или суходолов. По материалу различают каменные, металлические, бетонные и железобетонные трубы. Весьма распространены сборные железобетонные трубы из отдельных звеньев длиной 1-6 м, разделенных деформационными швами, трубы требуют небольших затрат на устройство и содержание.
В зависимости от высоты насыпи и предполагаемого расхода воды трубы бывают одноочковые, двухочковые и в отдельных случаях трехочковые. По форме поперечного сечения они могут быть круглыми. прямоугольными и сводчатыми. Для уменьшения сопротивления потоку воды и для предохранения насыпи от размыва на входах и выходах труб устраивают оголовки, расширяющиеся в направлении от трубы.
В последние годы применяют безоголовочные гофрированные металлические трубы. Они имеют меньшую стоимость по сравнению с железобетонными, намного легче их и обеспечивают значительное сокращение сроков строительства, так как не требуют фундамента; их укладывают на подушку из песка, гравия или щебня.
Тоннель представляет собой искусственное сооружение для прокладки пути под землей. Транспортные тоннели по их месторасположению разделяют на горные, подводные и городские. Пространство, образованное после удаления породы при сооружении тоннелей,
называется тоннельной выработкой, а конструкция, служащая для ее закрепления, - обделкой. В слабых грунтах во избежание обвала в тоннелях обычно устраивают несущую обделку из железобетона или бетона, а в трудных гидрогеологических условиях - из металла. В скальных породах в зависимости от их прочности разрешается применять вместо несущей облицовочную обделку или сооружать тоннель без обделки и облицовки.
Тоннели надежно защищают от проникновения в них поверхностных и грунтовых вод и делают водоотводы. Для выпуска воды за пределы тоннеля продольный профиль пути в нем проектируется на уклоне в одну или обе стороны, как правило, не менее 3 промилей. Горизонтальные площадки длиной не более 400 м допускаются лишь как разделительные между уклонами в разные стороны. При необходимости расположения тоннелей в кривых радиус их должен быть не менее 600 м. Входы в тоннель укрепляют и оформляют в виде порталов. Для укрытия людей, находящихся в тоннеле во время про пуска поездов, в стенах устраиваются ниши, а для хранения рабочего инвентаря, материалов и инструментов - специальные камеры. При паровой и тепловозной тяге в тоннелях протяженностью свыше 1000 м предусматривают искусственную вентиляцию.
Подпорные стены сооружают для предотвращения обрушения откосов или подмыва грунта у основания насыпей на крутых косогорах, берегах морей и рек, а также для уменьшения полосы отвода при высоких насыпях в пределах населенных пунктов.
На существующих железных дорогах встречаются подпорные стены, возведенные из каменной, бетонной и бутобетонной кладки. В настоящее время их сооружают преимущественно из отдельных железобетонных секций.
Для защиты мостов и земляного полотна от размыва во время паводков и повреждения во время ледохода на подходах к ним устраивают специальные регуляционные сооружения, которые состоят из водонаправляющих грушевидных и шпоровидных дамб и траверс, их откосы со стороны реки укрепляют каменным мощением или бетонными плитами. Дамбы отводят поток воды от насыпи, предохраняют от подмыва береговые устой моста и обеспечивают спокойный проход высоких вод через отверстие моста. Траверсы, представляющие собой короткие поперченные дамбы, препятствуют течению воды вдоль насыпи и предохраняют ее от размыва.

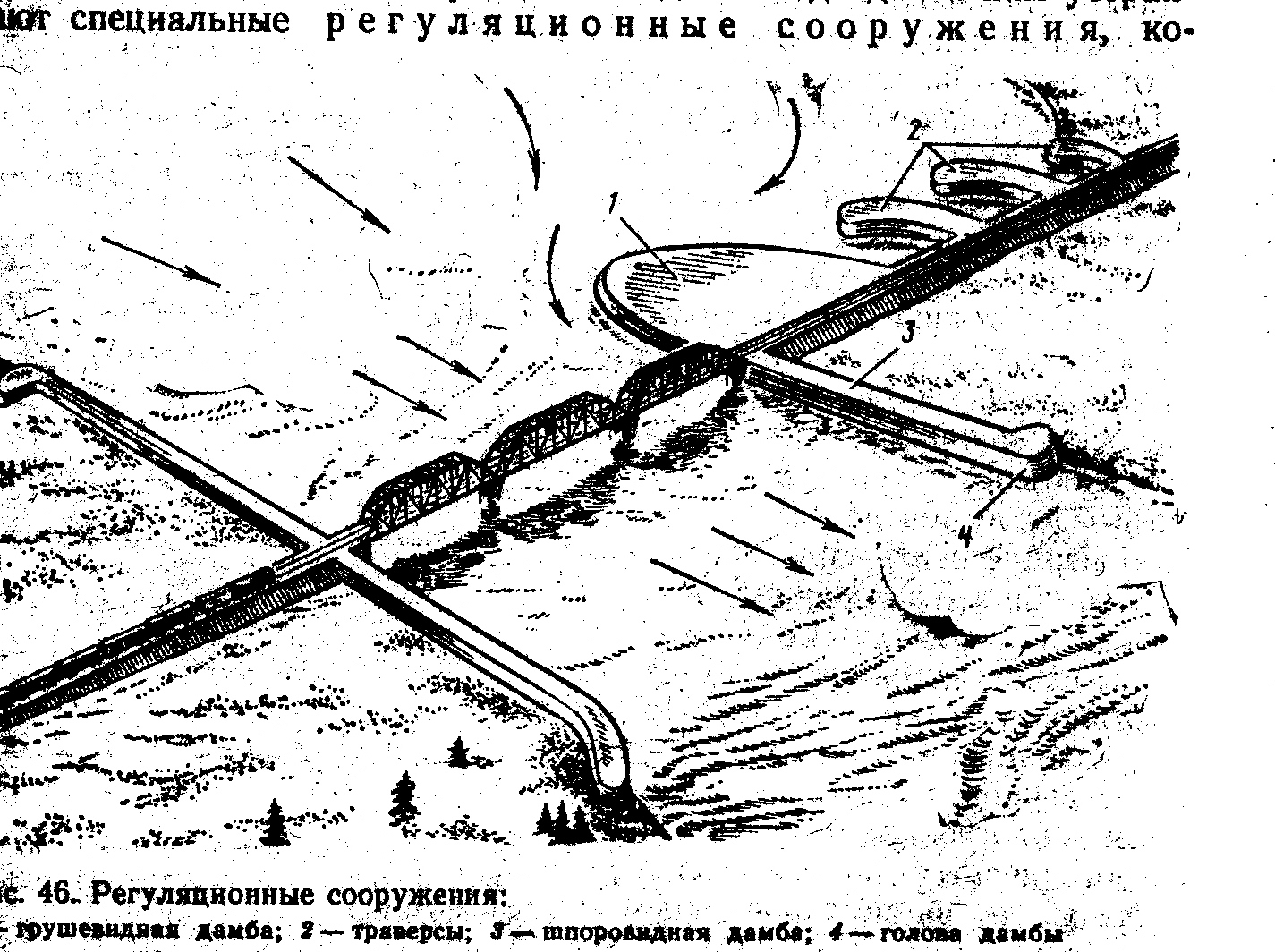

Регуляционные сооружения
1 – грушевидная дамба, 2 – траверсы, 3 – шпоровидная дамба, 4 – голова дамбы
15. Габариты на ж.д. Определение. Схема.
Для безопасности движения поездов требуется, чтобы, локомотивы и вагоны, а также грузы на открытом подвижном составе мог ли свободно проходить мимо устройств и сооружений пути, не задевая их, а также мимо следующего по соседним путям подвижного состава.
Это требование обеспечивается соблюдением установленных государственным стандартом габаритов приближения строений и габаритов подвижного состава.
Габаритом приближения строений называется предельное поперечное (перпендикулярное оси пути) очертание, внутрь которого, помимо подвижного состава, не должны заходить никакие части сооружений и устройств. Исключение составляют лишь те устройства, которые предназначены для непосредственного взаимодействия их с подвижным составом (вагонные замедлители в рабочем состоянии, контактные провода с деталями крепления, поворачивающаяся часть колонки при наборе воды и др.).
Габаритом подвижного состава называется предельное поперечное (перпендикулярное оси пути) очертание, в котором, не выходя наружу, должен помещаться как груженый, так и порожний подвижной состав, установленный на прямом горизонтальном пути.
С 1 июля 1973 г. на железнодорожном транспорте введен ГОСТ 9238-73 на габариты приближений строений и подвижного состава для линий со скоростями движения не более 160 км/ч1 вместо действовавшего с января 1960 г. ГОСТ 9238-59. ГОСТ 9238-73 распр. на ж.д. общей сети колеи 1520 мм (для новых линий) и колеи 1524 (для существующих линий впредь до перевода их на колесо 1520 м), а также подъездные пути ж.д. и промышленных предприятий.
УГР — уровень верха головки рельса; I — II — III — линия приближения всех вновь строящихся сооружений и устройств, расположенных на электрифицируемых путях в пределах искусственных сооружений (для перегонов и путей на станциях, где остановка подвижного состава исключена); Iа— IIа— IIIа— IVа — линия приближения всех вновь строящихся сооружений и устройств, расположенных на электрифицируемых путях (для остальных путей станций); — х — линия приближения сооружений и устройств на путях, где электрификация исключена; — — — — линия приближения зданий, сооружений и устройств; в числителе — высота габарита для контактной подвески с несущим тросом, в знаменателе — без него.
На рис. представлен габарит приближения строений С, применяемый при строительстве новых линий, постройке вторых путей, электрификации железных дорог и осуществлении других реконструктивных мероприятий на общей сети и подъездных путях (от станции их примыкания до территории предприятия). Габаритные расстояния по высоте принимаются от уровня верха головки рельса, горизонтальные расстояния - от оси пути. Очертание I-II-III установлено для перегонов, а также для путей на станциях (в пределах искусственных сооружений), на которых не предусматривается стоянка подвижного состава. Очертание Iа - IIa- IIIa-IVa - для остальных путей станций. Высота габарита указана на рисунке дробью: числитель - для контактной подвески с несущим тросом, знаменатель - для контактной подвески без несущего троса. Ширина габарита приближения строений С составляет 4900 мм. Размер 1100 мм на том же рисунке означает расстояние от головки рельса до пола высокой пассажирской платформы, а размер 1920 мм - расстояние от оси пути до края платформы.
Для низкой платформы эти размеры составляют соответственно 200 и 1745 мм. В габарите на перегонах на расстоянии от оси пути 1745 мм предусмотрен уступ высотой 1070 мм от головки рельса для перил на мостах, эстакадах и других искусственных сооружениях.
Расстояние от оси пути до линии приближения строений (вновь строящихся зданий, заборов, опор контактной сети и линий связи) установлено 3100 мм. Не допускается укладывать фундаменты, трубопроводы, кабели и другие не относящиеся к пути сооружения в пределах 1000 мм от уровня головки рельсов по вертикали и на протяжении 2900 мм от оси пути по горизонтали.
