5. Понятие о начальных параметрах.
Начальными параметрами называют геометрические параметры и силовые факторы в начале координат. Рассмотрим деформацию балки, представленной на рис. 75. При определении прогибов будем использовать два начальных параметра:
– прогиб в начале координат,
– угол поворота сечения в начале координат.
Постоянные интегрирования и можно выразить через начальные параметры
Рис. 75.
Подставим граничные начальные условия
Получили, что:
постоянная пропорциональна углу поворота в начале координат,
постоянная пропорциональна прогибу в начале координат.
-
Универсальное уравнение прогибов. (Уравнение метода
начальных параметров)
При интегрировании дифференциального уравнения упругой линии приходится вычислять однотипные интегралы. Для типовых нагрузок можно интегрирование выполнить в общем виде и получить уравнение упругой линии.
Рассмотрим часть балки (рис. 76) с характерными нагрузками и (нагрузки все выберем так, чтобы они давали положительный изгибающий момент).
Записываем выражение для изгибающего момента в сечении :
Рис. 76.
Дифференциальное уравнение упругой линии имеет вид:
Интегрируем два раза, не раскрывая скобок, и выразив постоянные интегрирования через начальные параметры:
Учитывая, что на балке может быть несколько однотипных нагрузок, введем знак суммы и запишем универсальное уравнение прогибов и углов поворота в виде:
Правила применения универсального уравнения:
-
Предварительно должны быть определены опорные реакции для любой балки;
-
Начало координат выбирается на конце балки:
-
если есть заделка, то в заделке,
-
если на конце есть опора, то на опоре,
-
если на обоих концах консоли, то безразлично, на каком конце начало координат.
-
При составлении уравнения для конкретного сечения учитываются нагрузки, расположенные от начала координат до сечения; распределенная нагрузка q продолжается до сечения в соответствии с правилами Клебша.
-
Положительными считаются нагрузки, создающие относительно сечения положительный изгибающий момент.
7. Примеры определения прогибов, расчет на жесткость.

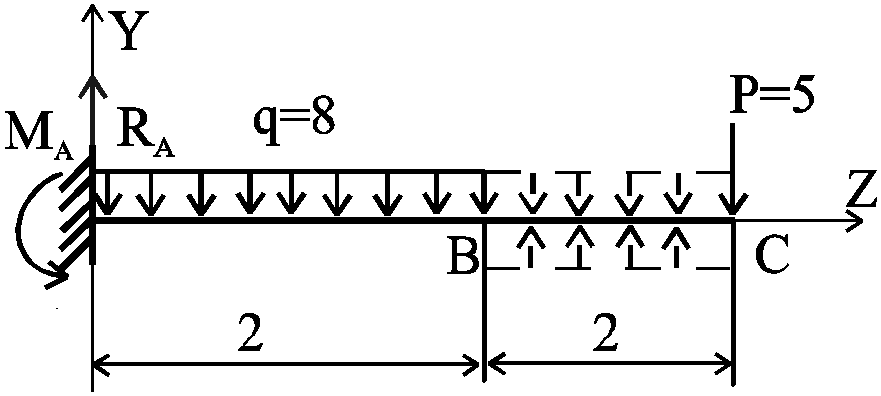

Для заданной балки (рис. 77) определить прогибы в сечениях и и проверить выполняется ли условие жесткости, если допустимый прогиб
-
Определяем реакции
2. Записываем универсальное уравнение прогибов с учетом заданных нагрузок.
Н
Рис. 77.
, так как в заделке прогиб и угол поворота равны нулю.
-
Определяем прогиб в точке . Учитываем нагрузки, расположенные на участке , по чертежу .
,
знак минус указывает на то, что прогиб направлен вниз.
-
Определяем прогиб в точке :
.
-
Проверка балки на жесткость.
Условие жесткости ограничивает деформацию балки и записывается в виде:
.
По условию
В данном случае максимальный прогиб в точке . Сравниваем
Условие жесткости выполняется.
