3. Практическое занятие 3
Изгиб. Определение внутренних силовых факторов
Цель - закрепление знаний о деформации изгиба, развитие способности использовать их и приобретение навыков самостоятельного решения задач при определении внутренних силовых факторов (поперечных сил и изгибающих моментов) и построении их эпюр.
3.1. Основные понятия и определения
Изгибом называется такой вид деформации, когда под действием внешних сил в поперечных сечениях стержня возникают изгибающие моменты.
При расчетах на изгиб используется та же система координат, что и ранее: ось Z совпадает с осью стержня, а оси X и У являются главными центральными осями его поперечного сечения (рис. 3.I.).
У
Рис. 3.1
Плоскость, проходящую через продольную ось Z стержня и одну из главных центральных осей (Х или У) его поперечного сечения, называют главной плоскостью.
Прямой стержень, работающий главным образом на изгиб, принято называть балкой.
Плоскость, в которой лежат все внешние силы и лары сил и проходящую через ось балки, называют силовой плоскостью.
Если силовая плоскость совпадает с главной плоскостью, то такой изгиб называется прямым, в противном случае - косым.
3.2. Внутренние силовые факторы
П ри прямом изгибе внутренние силы, возникающие в поперечном сечении балки, приводятся к главному вектору Qy(Qx), совпадающему с осью у(х), и главному моменту Мх (Мy), плоскость действия которого совпадает с главной плоскостью ZOY (ZOX).
Если в поперечных сечениях балки возникают оба внутренних силовых Фактора - изгибающий момент и поперечная сила - то изгиб называется поперечным, если только изгибающий момент - чистым.
Величины Qy (Qх) и Мх (Мy) определяются с помощью метода сечения.
Изгибающие момент (Мх, My) в данном поперечном сечении балки численно равен алгебраической сумме моментов всех внешних сил, действующих по одну сторону от сечения относительно центра тяжести сечения:
Мх = Му = (3.1)
Поперечная сила (Qy, Qх) в данном поперечном сечении балки численно равна алгебраической сумме проекций на ось у всех внешних сил, действующих по одну сторону рассматриваемого сечения:
Qy = , Qх = (3.2)
Изгибающий момент, поперечная сила и интенсивность распределенной нагрузки связаны между собой следующими зависимостями:
Знак плюс - в случав, когда абсцисса Z возрастает от левого конца балки к правому; знак минус - когда Z возрастает от правого конца балки к левому.
3.2.1. Правило знаков для изгибающих моментов и поперечных сил

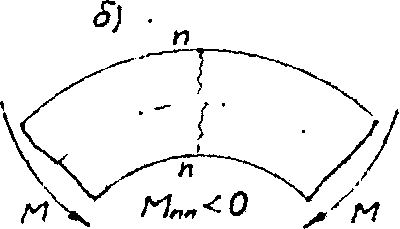

Изгибающий момент в сечении балки, например в сечении п-п (рис. 3.2,а), считается положительным, если равнодействующий момент внешних сил ( ) слева от сечения направлен по часовой стрелке, а справа - против часовой стрелки, а отрицательным - в противоположном случае (рис. 3.2,б).
a)
Mnn > 0
Рис. 3.2
Поперечная сила в сечении п-п (рис. 3.3,а) считайся положительной, если равнодействующая внешних сил ( ) слева от сечения направлена снизу вверх, а справа - сверху вниз, и отрицательной - в противоположном случав (рис. 3.3,б).
Рис. 3.3
