§ 43. Методы создания геодезических сетей
Плановое положение пунктов геодезической сети определяется методами триангуляции, трилатерации, полигонометрии, а также другими методами.
Геодезическая сеть, созданная методом триангуляции, представляет собой сеть треугольников, в вершинах которых расположены геодезические пункты; в этой сети измеряют все горизонтальные углы и некоторые из сторон – базисы (рис. 58).
Рис. 58. Методы планового обоснования:
а – триангуляция; б – трилатерация; в – полигонометрия
Измерение базисов в триангуляции с высокой точностью производят светодальномерами или другими мерными приборами.
По мере удаления от базиса, измеренного в начале сети триангуляции, точность определения сторон треугольников понижается. Для повышения точности и контроля в конце ряда треугольников измеряют еще один базис.
Для связи сети триангуляции с уже созданными геодезическими сетями, в развивающуюся триангуляцию должны быть включены пункты из ранее созданных сетей.
Для того, чтобы в триангуляции было принципиально возможным определение положения смежных пунктов, необходимо в каждом треугольнике измерять два угла, а в сети треугольников иметь всего один базис, дирекционный угол одного направления и координаты одного пункта. Однако число измерений всегда больше необходимого количества. Так, в ряду триангуляции на рис. 58, а измеряют все три угла в каждом треугольнике, две базисные стороны b1 и b2, два дирекционных угла направлений αнач,αкон, а также включают два пункта А и В с известными координатами Х, У. Наличие избыточных измерений дает возможность произвести вычислительную обработку измерений с применением специальных математических методов, называемую уравниванием измеренных величин.
Метод трилатерации состоит в определении планового положения вершин треугольников, в которых расположены геодезические пункты, измерением длин всех сторон треугольников и одного горизонтального угла.
В настоящее время в связи с широким использованием светодальномеров метод трилатерации получает все более широкое применение.
В сетях трилатерации для определения координат пунктов необходимо производить измерения трех сторон в треугольнике, в то время как в триангуляции необходимых измерений два, а производят измерения трех углов. Отсутствие лишних (избыточных) измерений в трилатерации приводит к невозможности контроля измерений и повышения их точности путем уравнивания.
Поэтому для повышения точности в трилатерации измеряют длины диагоналей, соединяющие вершины смежных треугольников. Именно поэтому ряды трилатерации состоят из геодезических четырехугольников, центральных систем или их комбинаций (рис. 58, б).
Метод полигонометрии состоит в построении геодезической сети путем измерения расстояний и горизонтальных углов между пунктами. Метод полигонометрии для развития геодезической сети широко применяется в закрытой (залесенной, застроенной) местности.
На рис. 58, в приведена схема полигонометрического хода. В ходе измерены длины всех сторон d1, d2, ..., d5 и все горизонтальные углы β1, β2, ..., β6. Углы могут измеряться по ходу лежащие как справа, так и слева.
Возможно построение геодезических плановых сетей комбинированием трех перечисленных методов. Созданные таким методом сети называются линейно-угловыми. При их создании сочетают линейные и угловые измерения, что является наиболее надежным приемом. Одним из примеров построения линейно-угловых сетей является четырехугольники без диагоналей.

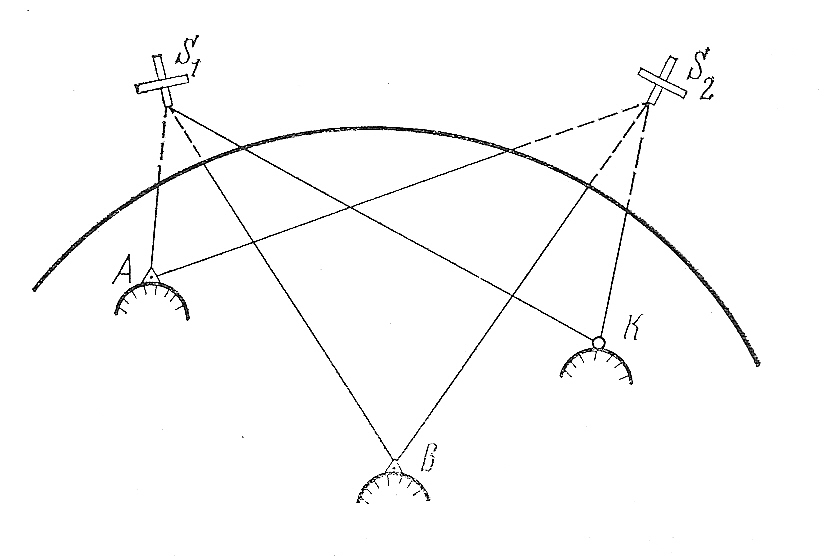

Рис. 59 Космический метод определения
положения пунктов на земной поверхности
В необжитых районах плановая геодезическая сеть может развиваться астрономическим методом. Астрономический метод состоит в определении широты φ и долготы λ по наблюдениям звезд и Солнца и перехода от координат φ и λ. по определенным математическим зависимостям к координатам Х и У.
С развитием практической космонавтики получил жизнь новый метод определения положения геодезических пунктов – метод космической геодезии. Если в один и тот же момент времени из точек А и В на земной поверхности (рис. 59) с известными координатами и из точки К, координаты которой требуется определить, измерить углы на точки Sl и S2, в которых находятся искусственные спутники Земли, то можно вычислить сначала координаты спутника в точках S1, и S2, а затем искомые координаты пункта К.
Высотное положение пунктов геодезической сети определяют различными методами нивелирования в зависимости от назначения и требуемой точности положения пунктов по высоте. Назад
