§11. Масштабы
Степень уменьшения изображения на плане контуров местности, иначе отношение длины отрезка линии на плане (карте) к соответствующему горизонтальному положению этого отрезка на местности, называется масштабом. Масштабы делятся на численные и линейные.
Численный масштаб–дробь, числитель которой – единица, а знаменатель – число, показывающее, во сколько раз уменьшены линии и предметы при изображении их на плане (карте).
На каждом листе карты или плана подписывается его численный масштаб в виде: 1:1000; 1:5000; 1:10 000; 1:25000 и т.д.
Линейный масштаб – графическое выражение численного масштаба (рис.9) . Для построения линейного масштаба проводят прямую линию и на ней несколько раз откладывают одно и то же расстояние в сантиметрах, называемое основанием масштаба. Основание обычно берут длиной в два сантиметра. Длину линии на местности, соответствующую основанию линейного масштаба, подписывают слева направо по ходу ее нарастания, а первое левое основание делят еще на 10 частей. Практическая точность линейного масштаба ±0,5мм, что соответствует 0,02–0,03 основания масштаба.
Для более точных графических работ на плане пользуются поперечным масштабом, позволяющим измерять отрезки с точностью 0,01 его основания.
Поперечный масштаб представляет собой график, основанный на пропорциональном делении (рис.10); для построения масштаба на прямой откладывают несколько раз основания масштаба; из точек делений восставляют перпендикуляры; первое левое основание делят на 10

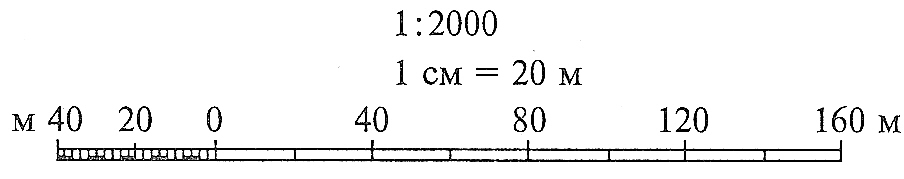

Рис.9. Линейный и численный масштабы на топографических картах

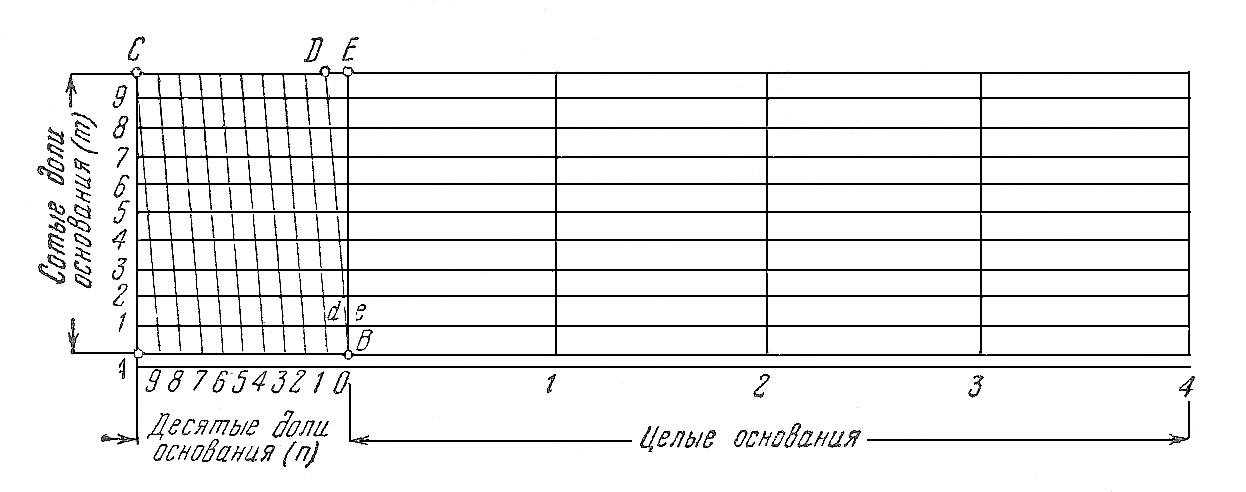

Рис.10. Поперечный масштаб
частей, а на перпендикулярах откладывают также 10 равных частей и через точки отложения проводят линии, параллельные основанию, как показано на рис. 10. Из подобия треугольников ВDЕ и Bde следует de/DE = Bd/BD или de = Bd∙DE/BO, но DЕ = АB/10, Bd = BD/10. Подставляя значения DE и Bd, получим de = АB/100, т. е. наименьшее деление поперечного масштаба равно сотой доле основания. По масштабу с основанием 10мм можно определять длины отрезков с точностью 0,1мм.
Применение любого масштаба, даже поперечного, не может обеспечить точности выше определенного предела, зависящего от свойств человеческого глаза. Невооруженным глазом с расстояния нормального зрения (25см) можно оценить на плане размер, не превосходящий 0,1мм (детали объектов местности меньше 0,1мм изобразить на плане нельзя). Точность масштаба характеризуется горизонтальным расстоянием на местности, соответствующим на плане 0,1мм. Например, для планов, вычерченных в масштабе 1:500, 1:1000, 1:2000, точность масштаба соответственно равна 0,05, 0,1, 0,2м. Точностью масштаба определяется степень обобщения (генерализации) подробностей, которые могут быть изображены на плане (карте) того или иного масштаба. Назад
