§ 15. Решение задач на планах и картах
Географические координаты точки А (рис. 17.) широту φ и долготу λ определяют на плане или карте, пользуясь минутными шкалами рамок трапеции. Для определения широты через точку А проводят линию параллельно рамкам трапеций и берут отсчеты в местах пересечения со шкалой западной или восточной рамки. Аналогично для определения долготы через точку А проводят меридиан и берут отсчеты по шкалам северной или южной рамки.

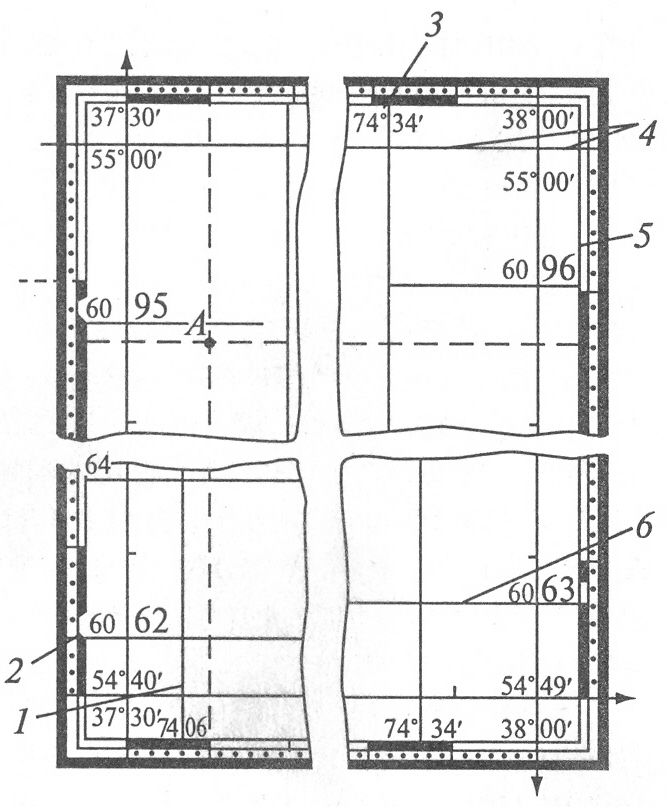

Рис. 17. Определение координат точки на
топографическом плане: 1 – вертикальная
километровая линия; 2 – цифровое обозначение
горизонтальных линий сетки; 3 – цифровые обозначения
вертикальных линий координатной сетки; 4 - внутренняя
рамка; 5 – рамка с минутами; 6 – горизонтальная
километровая линия
В приведенном примере широта φ = 54º58,6′ с. ш., долгота λ = 37º31,0′ в. д.
Прямоугольные координаты XA и YA точки А определяют относительно километровых линий сетки.
Для этого измеряют расстояние ∆X и ∆Y по перпендикулярам до ближайших километровых линий с координатами X0 и Y0 и находят
XA = X0 + ∆X
и
YA = Y0 + ∆Y.
Расстояния между точками на планах и картах определяют с помощью линейного или поперечного масштаба, криволинейные отрезки – прибором курвиметром.
Для измерения дирекционного угла линии через начальную ее точку проводят линию, параллельную оси абсцисс, и непосредственно при этой точке измеряют дирекционный угол. Можно также продолжить линию до пересечения ею ближайшей линии ординат координатной сетки и измерить дирекционный угол в точке пересечения.
Для непосредственного измерения истинного азимута линии через ее начальную точку проводят меридиан (параллельно восточной или западной рамке трапеции) и относительно него измеряют азимут.
Так как меридиан проводить трудно, можно определить сначала дирекционный угол линии, а затем по приведенным формулам вычислить истинный и магнитный азимуты.
Определение крутизны ската. Крутизна ската характеризуется углом наклона ν, который образует линия местности, например АВ, с горизонтальной плоскостью Р (рис.18).
tg ν = h/a, (15.1)
где h – высота сечения рельефа; а – заложение.
Зная тангенс, по таблицам значений тригонометрических функций или с помощью микрокалькулятора находят значение угла наклона.
Крутизну ската характеризуют также уклоном линии
i = tg ν. (15.2)
Уклон линии измеряют в процентах или промилле (‰), т. е. тысячных долях единицы.

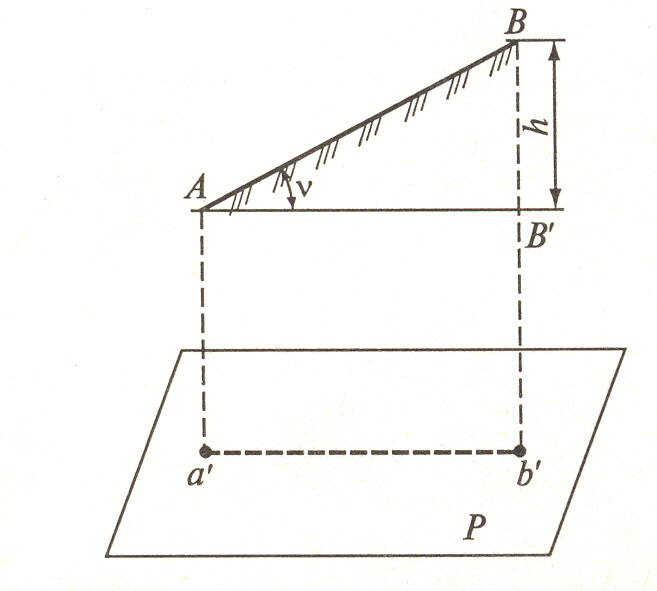

Рис. 18. Схема к определению крутизны ската
Как правило, при работе с картой или планом угол наклона либо уклон ската определяют, пользуясь графиками (рис.19) масштабами заложений.
Масштаб 1:1000
Высота сечения h =1,0 м

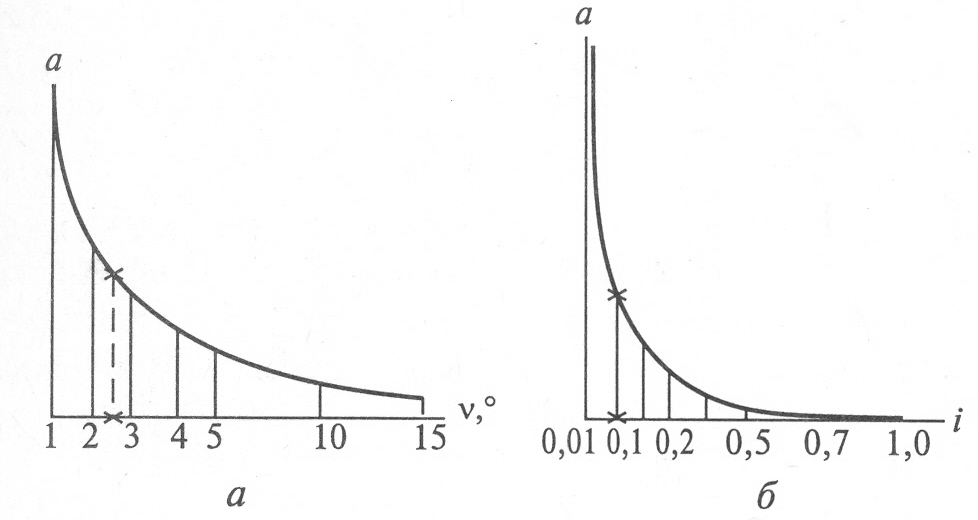

Рис. 19. Графики заложений к плану масштаба 1:1000 при высоте
сечения рельефа h = 1,0м
а – для углов наклона; б – уклонов.
Для этого с плана берут заложение между двумя горизонталями по данному скату, затем по графику находят то место, где расстояние между кривой и горизонтальной прямой равно этому заложению. Для найденной таким образом ординаты читают значение ν или i по горизонтальной прямой (на приведенных графиках отмечено звездочками: ν = 2,5º; i = 0,05 = 5% = 50‰).
Пример 1. Определить угол наклона и уклон ската местности между горизонталями на плане масштаба 1:1000, если заложение равно 20мм, высота сечения рельефа h = 1,0м. На местности заложению будет соответствовать длина отрезка 20мм ∙ 1000 = 20000мм = 20м. По формулам (15.1) и (15.2) tgν = i = 1:20 = 0,05. Следовательно, i = 5% = 50‰, а ν = 2,9º.
Определение отметок точек местности. Если точка расположена на горизонтали, ее отметка равна отметке горизонтали. Когда точка К (рис. 20) находится между горизонталями с разными высотами, ее отметка НК определяется интерполированием (нахождением промежуточных значений величин) «на глаз» между отметками этих горизонталей.
Интерполирование заключается в определении коэффициента пропорциональности расстояния d от определяемой точки до меньшей по значению горизонтали НМГ. К величине заложения а, т.е. отношения d/а, и умножения его на значение высоты сечения рельефа h.
Пример 2. Отметка точки К , расположенной между горизонталями с отметками 150 и 152,5м (рис. 20, а),
HK = HМ.Г + (d/a)h = 150 + 0,4 ∙ 2,5 = 151м.
Рис. 20. Определение отметок точек по горизонталям:
а…г – схемы при высоте сечения h = 2,5м
Если определяемая точка расположена между одноименными горизонталями - на седловине (рис.20, б) или внутри замкнутой горизонтали - на холме или котловине (рис.20, в, г), то ее отметку можно определить лишь приближенно, считая, что она больше или меньше высоты этой горизонтали на 0,5h. Например, на рисунке для седловины отметка точки К равна 138,8м, для холма - 128,8м, котловины - 126,2м.
Проведение на карте линии заданного предельного уклона (рис. 21). Между заданными на карте точками А и В требуется провести кратчайшую линию так, чтобы ни один отрезок не имел уклона больше заданного предельного iпр.
Рис. 21. Схема проведения на карте
линии заданного предельного уклона
Проще всего задача решается с помощью масштаба заложения для уклонов. Взяв по нему раствором циркуля заложение апр, соответствующее уклону, засекают последовательно точки 1...7 все горизонтали от точки А до точки В. Если раствор циркуля меньше расстояния между горизонталями, то линию проводят по кратчайшему направлению. Соединив все точки, получают линию с заданным предельным уклоном.
Если нет масштаба заложений, то заложение апр можно подсчитать по формуле апр = h/(iпрМ), где М – знаменатель числового масштаба карты.
Рис. 22. Схема построения профиля по заданному направлению:
а – направление по карте; б – профиль по направлению
Построение профиля местности по заданному на карте направлению. Рассмотрим построение профиля на конкретном примере (рис. 22). Пусть требуется построить профиль местности по линии АВ. Для этого линию АВ переносят в масштабе карты на бумагу и отмечают на ней точки 1, 2, 4, 5, 7, 9, в которых она пересекает горизонтали, а также характерные точки рельефа (3, 6, 8). Линия АВ служит основанием профиля. Взятые с карты отметки точек откладывают на перпендикулярах (ординатах) к основанию профиля в масштабе, в 10 раз превышающем горизонтальный масштаб. Полученные точки соединяют плавной линией. Обычно ординаты профиля уменьшают на одну и ту же величину, т. е. строят профиль не от нуля высот, а от условного горизонта УГ (на рис. 22 за условный горизонт принята высота, равная 100м).
С помощью профиля можно установить взаимную видимость между двумя точками, для чего их нужно соединить прямой линией. Если построить профили из одной точки по нескольким направлениям, то можно нанести на карту или план участки местности, не видимые с этой точки. Такие участки называют полями видимости.
Вычисление объемов (рис. 23). По карте с горизонталями можно вычислить объемы горы и котловины, изображаемых системой горизонталей, замыкающихся в пределах небольшой площади. Для этого формы рельефа делят на части, ограниченные двумя соседними горизонталями. Каждую такую часть можно приближенно принять за усеченный конус, объем которого V= (1/2)(Si + Si+I)hc, где Si и Si+I – площади, ограниченные на карте нижней и верхней горизонталями, являющимися основаниями усеченного конуса; hc – высота сечения рельефа; i = 1, 2, ..., k – текущий номер усеченного конуса.
Площади S измеряют планиметром (механическим или электронным).
Приближенно площадь участка можно определить, деля его на множество правильных математических фигур (трапеций, треугольников и т.п.) и суммируя по площади. Объем Vв самой верхней части вычисляют как объем конуса, площадь основания которого равна SB а высота h – разности отметок верхней точки t и горизонтали, ограничивающей основание конуса:

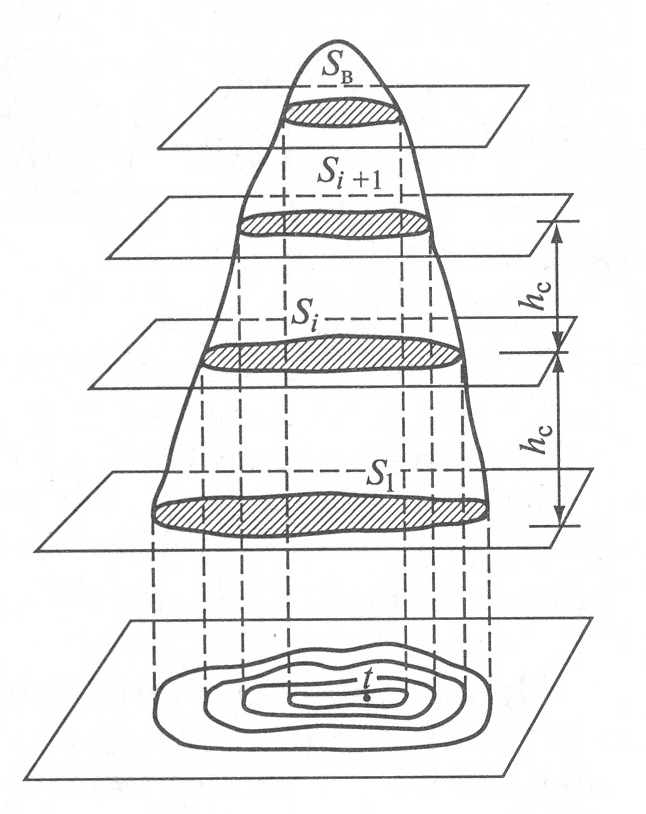

Рис. 23. Схема определения объема
VB = (SB / 3)∙h
Если отметка точки t на карте не подписана, то принимают h = hc /2. Полный объем вычисляют как сумму объемов отдельных частей:
V = V1 + V2 + ... + Vk + VB,
где k – число частей.
Измерение площадей на картах и планах требуется для решения различных инженерно-экономических задач.
Известны три способа измерения площадей на картах: графический, механический и аналитический.
К графическому способу можно отнести способ разбиения измеряемой площади на простейшие геометрические фигуры и способ, основанный на использовании палетки.
В первом случае подлежащая измерению площадь разделяется на простейшие геометрические фигуры (рис. 24.1), площадь каждой из которых вычисляют по простым геометрическим формулам и общая площадь фигуры определяется как сумма площадей геометрических частных фигур:
S = S1 + S2 + S3 = (ab/2) + cd + (hf/2)
1 2

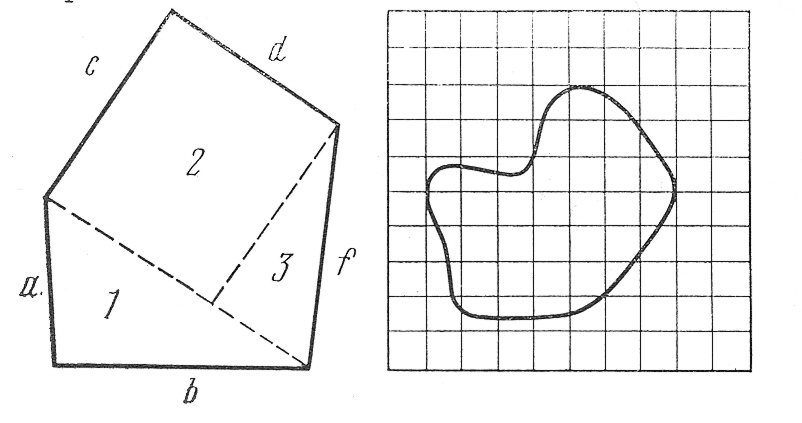

Рис. 24. Графические способы измерения
площади фигуры на карте или плане
Во втором случае площадь покрывается палеткой, состоящей из квадратов (см. рис. 24.2), каждый из которых является единицей измерения площади. Площади неполных фигур учитываются на глаз. Палетка изготовляется из прозрачных материалов.
Если участок ограничен ломаными линиями, то площадь его определяют разбиением на геометрические фигуры. При криволинейных границах площадь проще определить по палетке.
Механический способ заключается в вычислении площадей на картах и планах с помощью полярного планиметра.

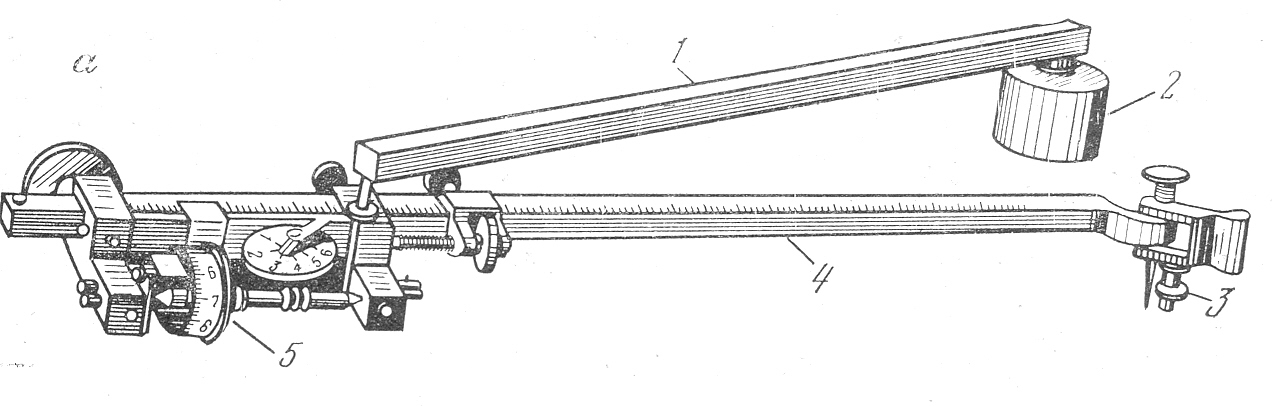

Полярный планиметр состоит из двух рычагов полюсного 1 и обводного 4, шарнирно соединенных друг с другом (рис. 25,а).

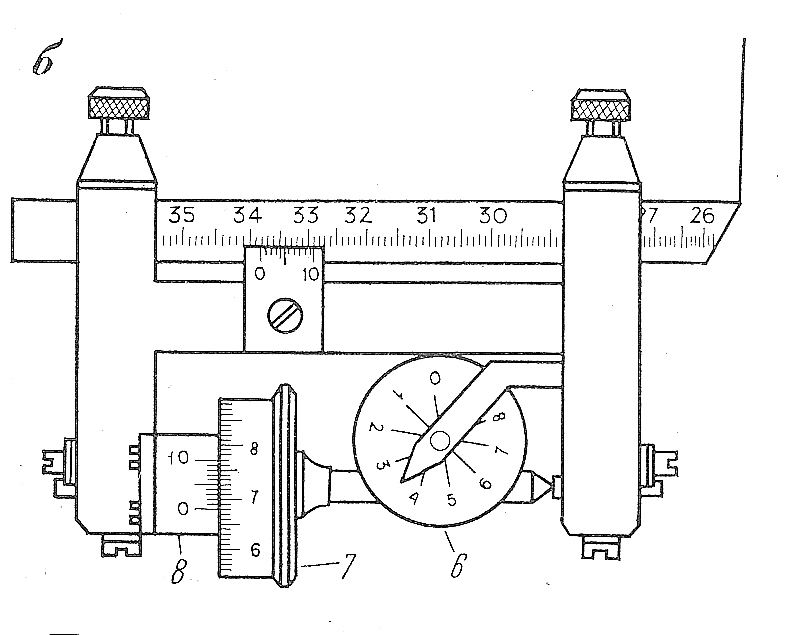

Рис. 25. Полярный планиметр:
а – внешний вид; б – отсчет по
счетному механизму
На конце полюсного рычага имеется грузик с иглой – полюс 2, обводной рычаг на одном конце имеет счетный механизм 5, на другом – обводной индекс 3. Обводной рычаг имеет переменную длину. Счетный механизм (рис. 25, б) состоит из циферблата 6, счетного барабана 7 и верньера 8. Одно деление на циферблате соответствует обороту счетного барабана. Барабан разделен на 100 делений. Десятые доли малого деления барабана оценивают по верньеру. Полный отсчет по планиметру выражают четырехзначным числом: первую цифру отсчитывают по циферблату, вторую и третью – по счетному барабану, четвертую – по верньеру. На рис. 25, б отсчет по счетному механизму равен 3682.

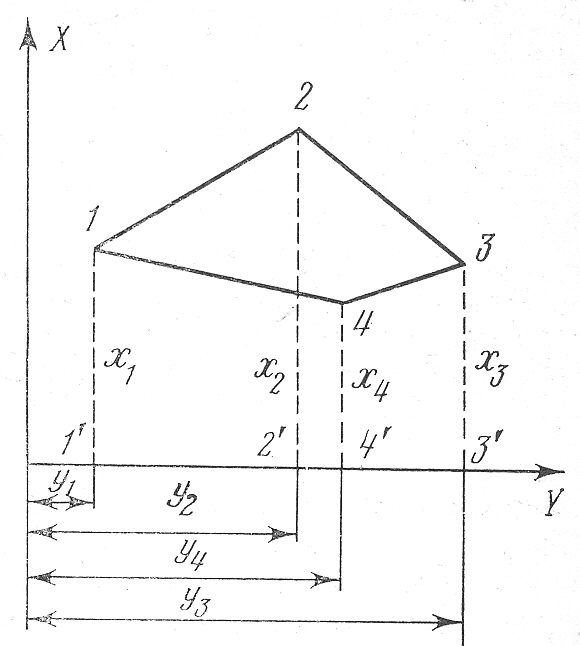

Рис. 26. Аналитический способ
измерения площади
Установив обводной индекс на начальной точке контура измеряемой фигуры, берут по счетному механизму отсчет а, затем обводным индексом ведут по ходу часовой стрелки по контуру до начальной точки и берут отсчет b. Разность отсчетов b – а представляет площадь фигуры в делениях планиметра. Каждому делению планиметра соответствует на местности или плане площадь, называемая ценой деления планиметра Р. Тогда площадь обводимой фигуры определяют по формуле
S = P(b – a)
Для определения цены деления планиметра измеряют фигуру, площадь которой известна или которую можно определить с большой точностью. Такой фигурой на топографических планах и картах является квадрат, образованный линиями координатной сетки. Цену деления планиметра Р вычисляют по формуле
P = Sизв / (b – a),
где Sизв – известная площадь фигуры; (b – a) – разность отсчетов в. начальной точке при обводе фигуры с известной площадью
Аналитический способ состоит в вычислении площади по результатам измерений углов и линий на местности. По результатам измерений вычисляют координаты вершин X,Y. Площадь Р полигона 1-2-3-4 (рис. 26) можно выразить через площади трапеций
Р = Р1′-1-2-2′ + Р2′-2-3-3′ - Р1′-1-4-4′ - Р4′-4-3-3′ = 0,5{(x1 + x2)(y2 – y1) + (x2 + x3)(y3 – y2) –
(x1 + x4)(y4 – y1) – (x4 + x3)(y3 – y4)}.
Произведя преобразования, получаем две равнозначные формулы для определения удвоенной площади многоугольника
2Р = x1(y2 – y4) + x2(y3 – y1) + x3(y4 – y2) + x4(y1 – y3);
2Р = y1(x4 – x2) + y2(x1 – x3) + y3(x2 – x4) + y4(x3 – x1).
Вычисления легко выполняются на любом микрокалькуляторе.
Точность определения площадей аналитическим способом зависит от точности измеренных величин.
