§ 46. Закрепление пунктов государственных
ГЕОДЕЗИЧЕСКИХ СЕТЕИ НА МЕСТНОСТИ
Точки государственных геодезических сетей для их долговременной сохранности должны быть надежно закреплены на земной поверхности геодезическими центрами. Центры представляют собой бетонные или железобетонные монолиты, закладываемые на глубину ниже глубины промерзания грунта. Центр имеет не менее двух марок на одной отвесной линии, отмеченная центральная точка марки и является точкой государственной геодезической сети. В зависимости от физико-географических условий используют центры геодезических пунктов различных видов.
Над центрами государственных плановых сетей 1-4 классов устанавливаются наружные знаки; их назначение – поднять на нужную высоту (до 50м) визирную марку и геодезический прибор для обеспечения взаимной видимости с соседними пунктами. Геодезические знаки бывают деревянными и металлическими и имеют разную конструкцию (пирамиды, простые и сложные сигналы, туры и проч.) (рис. 62).

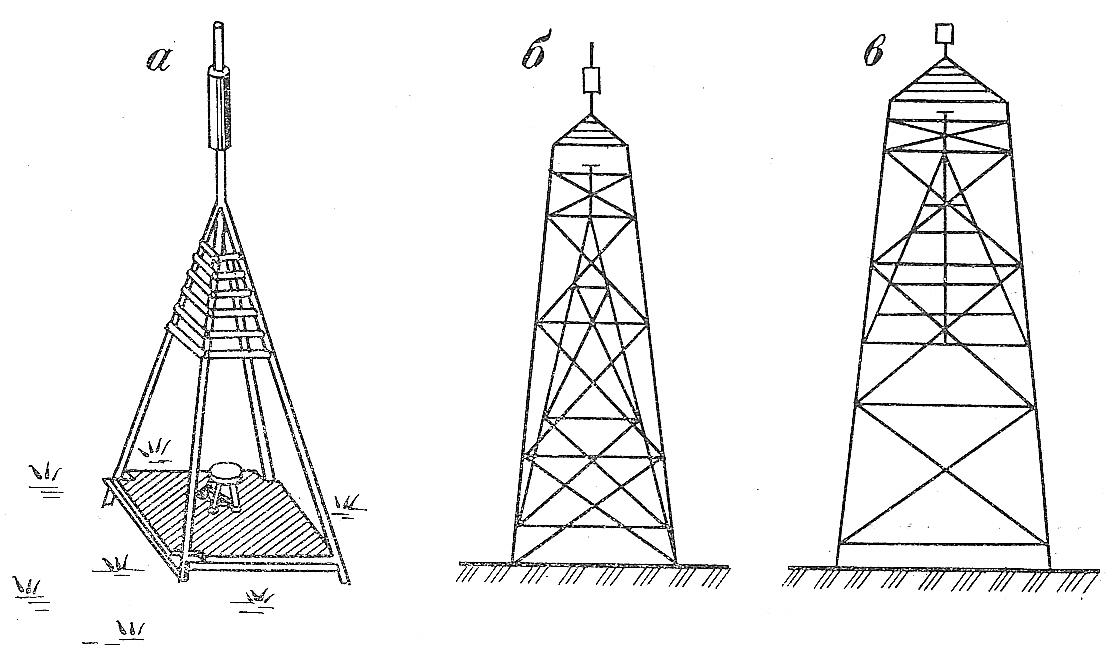

Рис. 62. Геодезические знаки:
а – пирамида; б – простой сигнал; в – сложный сигнал
Пункты высотного геодезического обоснования закрепляются на местности грунтовыми и стенными реперами. Нивелирные линии І класса через 50-60км закрепляются капитальными реперами, которые обеспечивают сохранность положения пунктов на длительное время. Реперы для закрепления линий нивелирования І, ІІ, ІІІ, IV классов закладываются на 50-65см ниже границы наибольшего промерзания (рис. 63, а). В 1м от репера устанавливают опознавательный знак, к которому прикрепляют на болтах охранную чугунную плиту с надписью (рис. 63, б).
Типы реперов определяются физико-географическими условиями и гидрогеологической характеристикой местности (рис. 63, а, г).
Если репер закладывают в стенку искусственного сооружения, то его называют стенным репером (рис. 63, в). Назад
§ 47. Сети съемочного обоснования
Для составления топографических карт, планов и цифровых моделей местности (ЦММ) необходимо выполнение целого ряда мероприятий: проектирование, производство геодезических измерений, их камеральная обработка. Этот комплекс мероприятий, в результате выполнения которого появляется план местности и ЦММ, называют топографической съемкой.
Для производства съемок надо иметь на местности сеть закрепленных точек с известными пространственными координатами, с которых непосредственно будет производиться съемка. Эта сеть точек является геодезической основой или геодезическим обоснованием съемок.
Геодезическое обоснование является плановым, если его составляющие точки имеют плановые координаты, высотным, если для точек известны высоты, и планово-высотным, если все точки геодезических сетей имеют плановые и высотные координаты.
В качестве планового обоснования съемок могут использоваться государственные геодезические сети триангуляции и полигонометрии 1, 2, 3, 4 классов, в качестве высотного – государственные нивелирные сети І, ІІ, ІІІ, IV классов.
Однако государственные плановые геодезические сети достигают плотности 1 пункт на 5-15 км2, высотные – l пункт на 5-7 км2 и эта плотность оказывается недостаточной для производства съемок и обеспечения инженерных работ.
Дальнейшее сгущение государственной геодезической сети производится путем создания сетей местного значения – сетей сгущения и съемочных сетей.
Рис. 63. Нивелирные центры:
а – грунтовый репер нивелирной сети І-ІV классов для средней зоны
сезонного промерзания грунтов; б – железобетонный опознавательный
столб; в – стенной репер; г – реперы для закрепления линий технического
нивелирования в зоне сезонного промерзания грунтов
Все работы по созданию геодезического обоснования выполняют последовательно в следующем порядке:
1. Проектирование геодезических сетей. Проектирование геодезического обоснования для съемок производят по имеющимся топографическим картам на район работ с учетом масштаба и назначения предстоящих съемок. При выборе того или иного метода создания обоснования исходят из необходимой его точности, густоты и экономической целесообразности. При проектировании большое значение уделяют тому, чтобы пункты обоснования обеспечивали возможность привязки к государственным геодезическим сетям, в случае надобности обеспечивали возможность дальнейшего сгущения обоснования, долговременность сохранности пунктов, удобство линейных измерений (по дорогам, просекам, вдоль рек и т. д.) и, самое главное, наибольший охват местности с одного пункта. В итоге проектирования составляют планы организации работ и смету затрат.
2. Рекогносцировка. В результате рекогносцировки на местности уточняют составленный проект геодезической сети и, если нужно, корректируют.
3. Закрепление пунктов геодезических сетей. Все пункты геодезического обоснования на местности обязательно закрепляют центрами и знаками.
4. Непосредственное выполнение геодезических работ. В результате выполнения полевых работ измеряют те величины, которые необходимы для определения планового или высотного (или планово-высотного) положения пунктов сетей.
По возможности стараются измерить большее число величин, чем это необходимо, с тем, чтобы обеспечить контроль измерений.
5. Камеральная обработка результатов измерений является заключительным этапом создания обоснования и состоит в вычислении координат Х, У, Н, определяющих положение пунктов сетей в принятой системе координат.
Наиболее часто в качестве планового обоснования используют теодолитные ходы. На открытой местности теодолитные ходы иногда заменяют рядами или сетью микротриангуляции, а на застроенной или залесенной территории – сетями из четырехугольников без диагоналей.
Высотное обоснование обычно создается в виде сетей нивелирования IV класса или технического нивелирования. На больших площадях при создании высотного обоснования методом геометрического нивелирования получают редкую сеть пунктов, которая в последующем сгущается высотными ходами. В этих ходах превышения определяют тригонометрическим способом. Для получения необходимой точности в инструкциях по топографическим съемкам регламентируют точность измерений превышений, методику их определения и предельные длины высотных ходов. Назад
