§ 27. Оптические дальномеры
В основу определения расстояния (рис. 32) оптическими дальномерами положено оптико-механическое решение равнобедренного параллактического треугольника, в котором известен параллактический угол β и противолежащая ему сторона b, называемая базой дальномера.

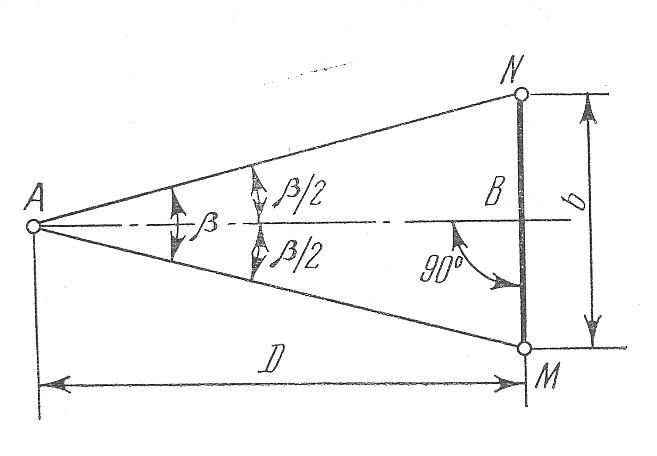

Рис. 32. Параллактический треугольник
Обычно параллактический угол мал (не более 1º), длина базы находится в пределах 1-3м, измеряемое же расстояние D достигает сотен метров.
Из треугольника ANM имея в виду, что биссектриса перпендикулярна к базе b, напишем
D
=
ctg
,
(27.1)
или по малости угла
D
=
ctg
=
,
(27.2)
где ρ – число угловых секунд в радиане.
В зависимости от того, какой элемент, входящий в формулу (27.2), изменяется, различают следующие типы дальномеров: 1) дальномер с постоянным углом; 2) дальномер с постоянной базой; 3) дальномер с переменным углом и переменной базой.
В практике находят применение главным образом первые два типа дальномеров, которые изготавливаются в виде портативных насадок на объектив зрительной трубы геодезического прибора (теодолита, тахеометра и др.) или в виде самостоятельных приборов.
Постоянный параллактический угол образуется оптически: с помощью дальномерных штрихов на сетке нитей (нитяной дальномер), призм или линз; надеваемых на объектив зрительной трубы (дальномеры двойного изображения с клиновым или линзовым компенсаторами).
Переменный параллактический угол образуется взаимным перемещением линз – компенсаторов, устанавливаемых перед объективом.
Роль базы выполняет дальномерная рейка, устанавливаемая вертикально или горизонтально.
Вертикальная рейка удобна в эксплуатации, так как может быть изготовлена значительной высоты (до 3 – 4м) и легко удерживаться руками в отвесном положении с контролем по круглому уровню. Недостатком ее применения является неодинаковое искривление (рефракция) нижнего и верхнего визирных лучей, вследствие чего разность рефракций входит в результат измерений как погрешность, снижая точность измерения расстояний.
Горизонтально расположенная рейка свободна от влияния вертикальной рефракции, но менее удобна в эксплуатации, так как для обеспечения видимости ее концов требуется прорубка широких визирок при работах в залесенной местности, а для установки необходим штатив. Практические габариты горизонтальной рейки1-2м.
Многолетний опыт эксплуатации оптических дальномеров, особенно при выполнении инженерно-геодезических работ в труднодоступных районах новостроек, в тайге, горах, в застроенных городских условиях дает основание утверждать, что они являются подчас единственно возможным средством оперативного измерения расстояний с наименьшей затратой труда.
Поскольку назначение оптических дальномеров аналогично назначению механических мерных приборов, целесообразно рассмотреть условия, при которых дальномером можно измерить расстояние с такой же точностью.
Из формулы (27.2) получим выражение для относительной погрешности измерения расстояния
=
+
,
(27.3)
где mb, mD, mβ – средние квадратичные погрешности измерения базы, расстояния и параллактического угла соответственно.
Для дальномеров с постоянным параллактическим углом и переменной базой из формулы
(27.3) имеем
.
(27.4)
При значении базы, равном 3м, и нормативной относительной погрешности измерений 1:1500 имеем
mb
= b
мм.
При таком же базисе и необходимости измерений с точностью 1:5000 величина mb не должна быть более 0,7мм.
Для дальномеров с переменным параллактическим углом и постоянной базой из формулы (27.3) имеем
.
(27.5)
На расстоянии 100м при базе, равной 1м параллактический угол β составит 2000˝, а точность его измерения при нормативной погрешности 1:5000 должна быть
˝;
Как следует из этого анализа, для получения расстояний с такой же относительной погрешностью, как и при измерении механическими мерными приборами, измерение базы и параллактического угла следует выполнять с весьма высокой точностью. Назад
