Реверсивный счетчик

Р еверсивные счётчики - это счётчики, которые могут перестраиваться. Т.е. может работать в режиме суммирующего счётчика, и с помощью некоторых управляющих сигналов переходить в режим вычитающего.

Реализация суммирующего/вычитающего счётчика с модулем 8 на базе асинхронных триггеров (двухступенчатых и одноступенчатых): Если этот счётчик строить на двухступенчатых триггерах - он будет суммирующий; если на одноступенчатых (*) - вычитающий.

М одуль счёта (т.к. три триггера) 23 8 Mmax . Следовательно, данный счётчик может реализовать до 8-ми у стойчивых состояний.

УВЕЛИЧЕНИЕ КОЛИЧЕСТВА РАЗРЯДОВ В СЧЁТЧИКЕ:

Чтобы получить один восьмиразрядный счётчик, необходимо либо на вход C+, либо на вход C- первого счётчика подавать входные счётные сигналы - в зависимости от направления счёта. Т.е. необходимо реализовать некоторую комбинационную схему, которая будет подавать счётный сигнал на нужный вход в зависимости от выбранного направления счёта.

Входы переполнения/заёма первого счётчика являются непосредственно счётными сигналами для второго счётчика (который реализует старшие разряды - ?).

Выходы Q1, Q2, Q3, Q4 - это выходы младших разрядов полученного числа; а выходы Q5,Q6 Q7, Q8 - выходы старших разрядов.

Выходы >15 и <0 второго счётчика будут соответствовать переполнению нашего общего счётчика или займу - то есть коду >255 - в случае переполнения; или коду <0 - в случае займа.

Как правило, стандартные счётчики имеют дополнительные входы и выходы, которые позволяют нам

достаточно гибко их комбинировать - для повышения разрядности этой схемы.

ФУНКЦИЯ ПАРАЛЛЕЛЬНОЙ ЗАГРУЗКИ.

Осуществляет установку каждого триггера счётчика в заданное положение. Реализована за счёт дополнительных входов в схеме счётчика управляющих непосредственно триггерами. При этом каждый из входов воздействует на свой триггер, придавая ему заданное значение. Таким образом, можно присвоить счётчику начальное значение и начать отсчёт от него.

29. Асинхронные счетчики. Построение счетчика произвольной разрядности. Организация цепей переноса в асинхронных счетчиках.

Схемы счетчиков делятся на синхронные и асинхронные. В синхронных схемах все изменения согласуются по времени с подачей считаемого сигнала на общую шину, объединяющую синхронизирующие входы С триггеров счетчика.

В асинхронном счетчике отсутствует общая шина на которую поступает синхросигнал. На вход С триггеров асинхр. счетчика сигналы могут поступать как с входа другого триггера, так и от схем, непосредственно не связанных с синхронизирующими импульсами. Для проектирования асинхронных счетчиков удобных систематизированных способов нет, так как различие в строении тригеров проявляется при асинхронной работе и нужно иметь о них четкое представление и не ограничиваться таблицей переходов, которая описывает только синхронную работу триггера.

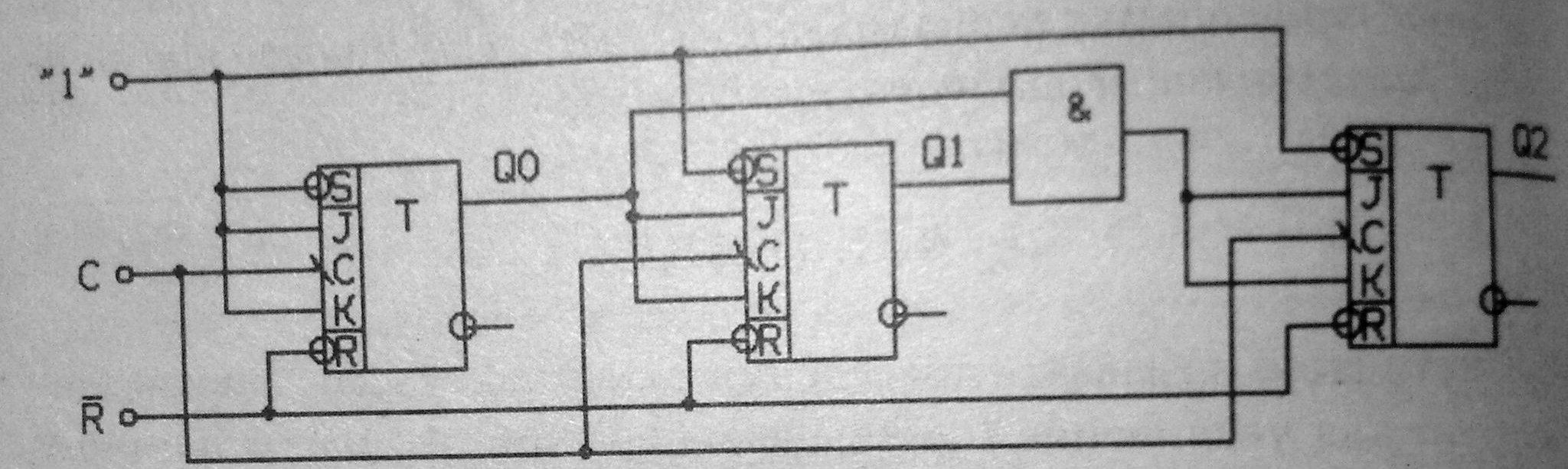

Асинхронные счетчики произвольной разрядности могут быть созданы путем объединения нескольких разрядов следующим образом:

Межразрядные связи реверсивного асинхронного счетчика с последовательным переносом.

(Неточно!!)
