С плоскостью общего положения
Порядок выполнения задач темы 3.2:
а) перечертите каждую задачу на отдельный формат;
б) введите поочередно две вспомогательные секущие плоскости (см. рисунки 16 и 17);
в) постройте общие для плоскостей точки.
Тема 4 «Перпендикулярность прямых и плоскостей»
Задачи по теме 4 выдаются на четвертой неделе, после проведения практического занятия 4, с учетом знаний, полученных на лекциях [1, 2, 5, 6, 12, 13].
Для решения задач необходимо усвоить следующий теоретический материал:
а) теорема о проецировании прямого угла;
б) проекции перпендикуляра к плоскостям общего и частного положения;
в) взаимно-перпендикулярные плоскости и прямые.
4.1 Теория к выполнению индивидуального задания
Если прямая перпендикулярна плоскости, то горизонтальная проекция этой прямой перпендикулярна горизонтальной проекции горизонтали плоскости, а фронтальная проекция – фронтальной проекции фронтали той же плоскости.
На рисунке 19 показано построение проекций перпендикуляра, опущенного из данной точки А на плоскость ΔВСD. Направление проекций перпендикуляра определялось главными линиями DЕ и DF плоскости треугольника. Так, горизонтальная проекция перпендикуляра проведена под прямым углом к одноименной проекции горизонтали DЕ, а вторая проекция перпендикуляра расположена под прямым углом к фронтальной проекции фронтали DF.

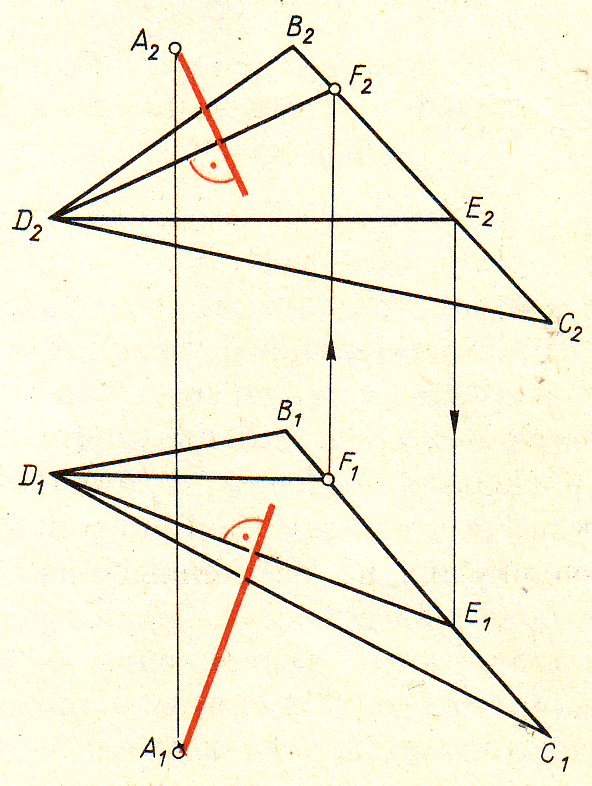

Рисунок 19 ‑ Построение проекций перпендикуляра,
опущенного из данной точки А на плоскость ΔВСD
Перпендикуляр к плоскостям частного положения также является прямой частного положения (рисунок 20). Рассмотрим несколько вариантов частного положения плоскостей:
а) если плоскость фронтально проецирующая, то перпендикуляр к ней является фронталью. Точка врезания сразу определяется на фронтальной плоскости (рисунок 20а);
б) если плоскость является горизонтально проецирующей, то перпендикуляр является горизонталью. Точка врезания видна на горизонтальной плоскости проекций (рисунок 20б);
в) если плоскость является плоскостью уровня, то перпендикуляр является проецирующей прямой (рисунок 20в).

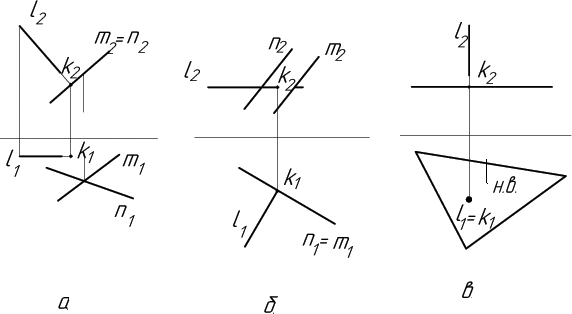

Рисунок 20 ‑ Перпендикуляр к плоскостям частного положения
4.2 Примеры выполнения задач по теме 4
4.2.1 Определение расстояний от точки до плоскости
Задача 4.1. Определить расстояние от точки D до плоскости АBC.
Дано: координаты точек А, В, С, D.
Расстояние от точки до плоскости определяется отрезком перпендикуляра, опущенного из точки D на эту плоскость – DК.
План решения:
этап 1 – через точку D проведите прямую, перпендикулярную к плоскости АВС (рисунок 21а,б);
этап 2 – постройте точку К – точку пересечения перпендикуляра с плоскостью АBС (рисунок 22а);
этап 3 – определите натуральную величину отрезка DК (рисунок 22б).
Построения:
Этап 1. Известно, что горизонтальная проекция перпендикуляра к плоскости общего положения перпендикулярна к горизонтальной проекции горизонтали h1 этой плоскости, его фронтальная проекция перпендикулярна к фронтальной проекции фронтали – f2.
Строим в плоскости АBC горизонталь h2 // Ох и фронталь f1 // Ох и проводим из горизонтальной проекции точки D1 перпендикуляр к h1, а из фронтальной проекции точки D2 проводим перпендикуляр к f2 (рисунок 21б)
а б

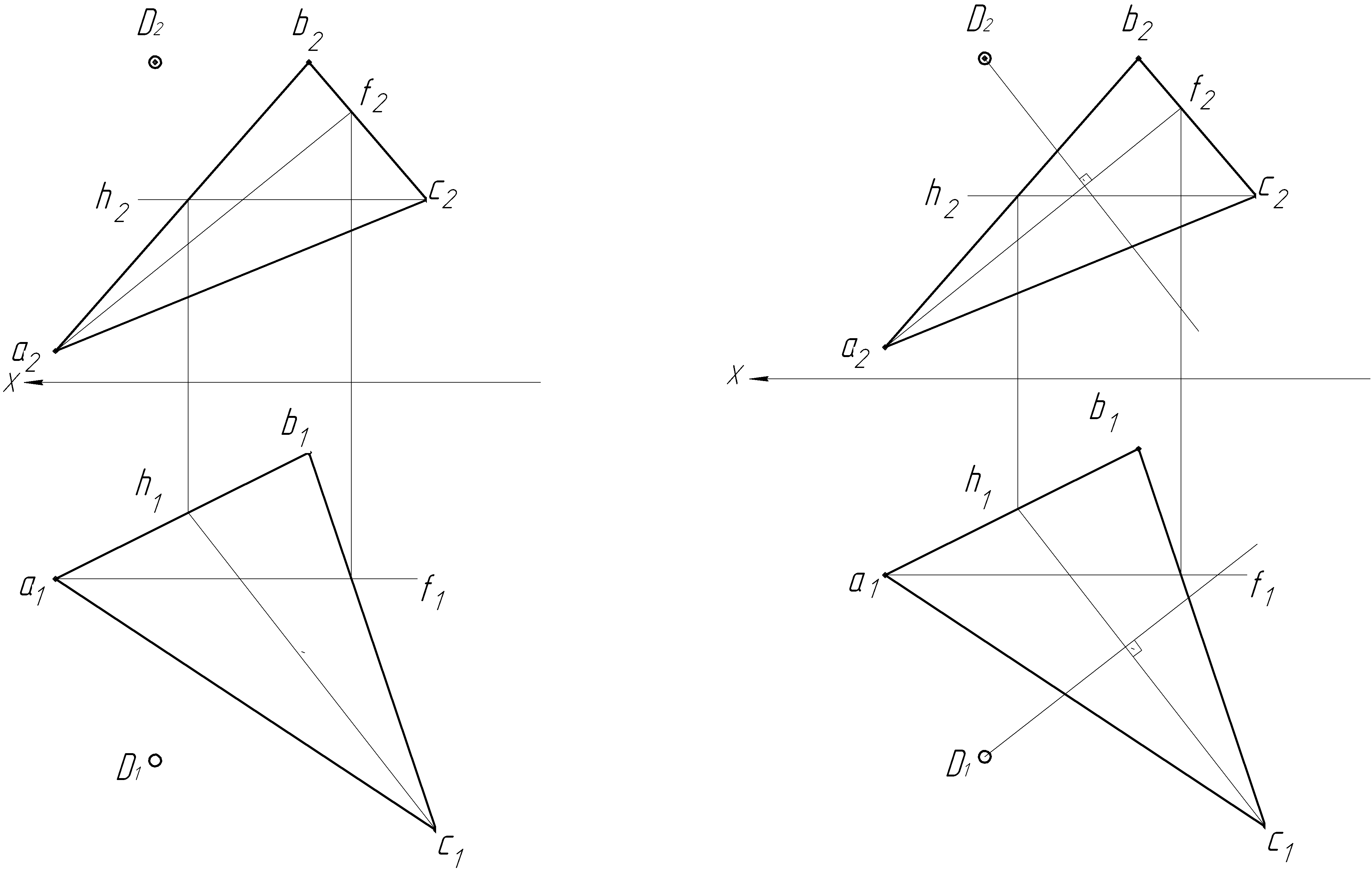

Рисунок 21 – Построение проекций перпендикуляра
к плоскости АВС из точки D
Этап 2. Находим К ‑ точку пересечения перпендикуляра с плоскостью АBС, для чего через фронтальную проекцию перпендикуляра проводим вспомогательную фронтально проецирующую плоскость Р (на эпюре показан ее фронтальный след РV), построим линию пересечения плоскости РV с плоскостью треугольника ABС → 1-2 (1121; 1222), отмечаем горизонтальную проекцию точки K → K1 на пересечении 1121 с горизонтальной проекцией перпендикуляра, а затем находим фронтальную проекцию точки K → K2 (рисунок 22а) по линиям связи.
а б
Рисунок 22 – Определение точки врезания перпендикуляра (а)
и натуральной величины отрезка DК (б)
Этап 3. Для определения натуральной величины отрезка DK воспользуемся методом прямоугольного треугольника. Строим прямоугольный треугольник, одним из катетов которого является D1K1, второй катет равен разности расстояний от точек D и K до горизонтальной плоскости проекций П1 – ΔΖ.

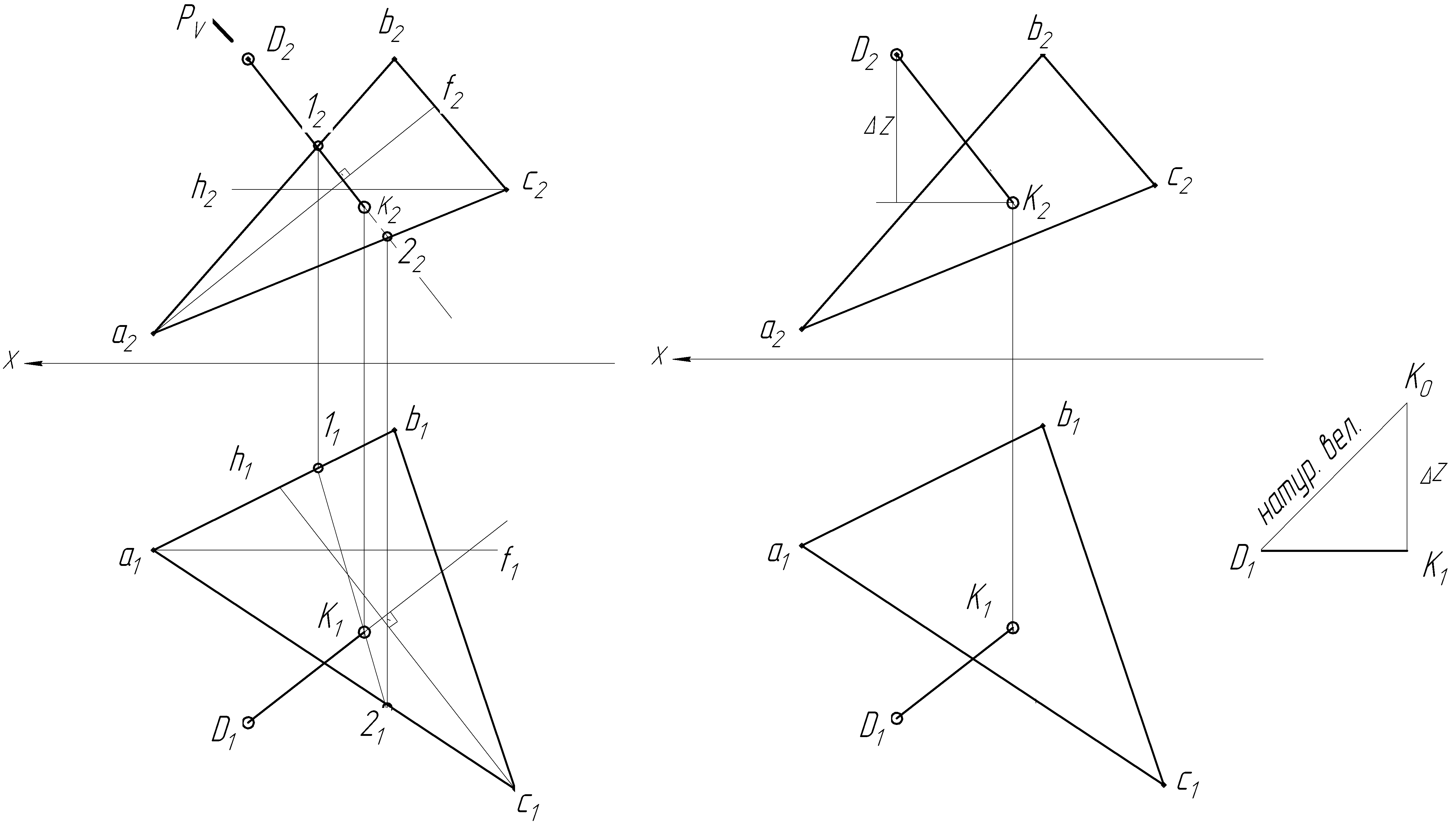

Гипотенуза треугольника равна искомому расстоянию от точки D до плоскости ABС (рисунок 22б). Полностью решение и оформление задачи 1 (все три этапа) показано на рисунке 23.

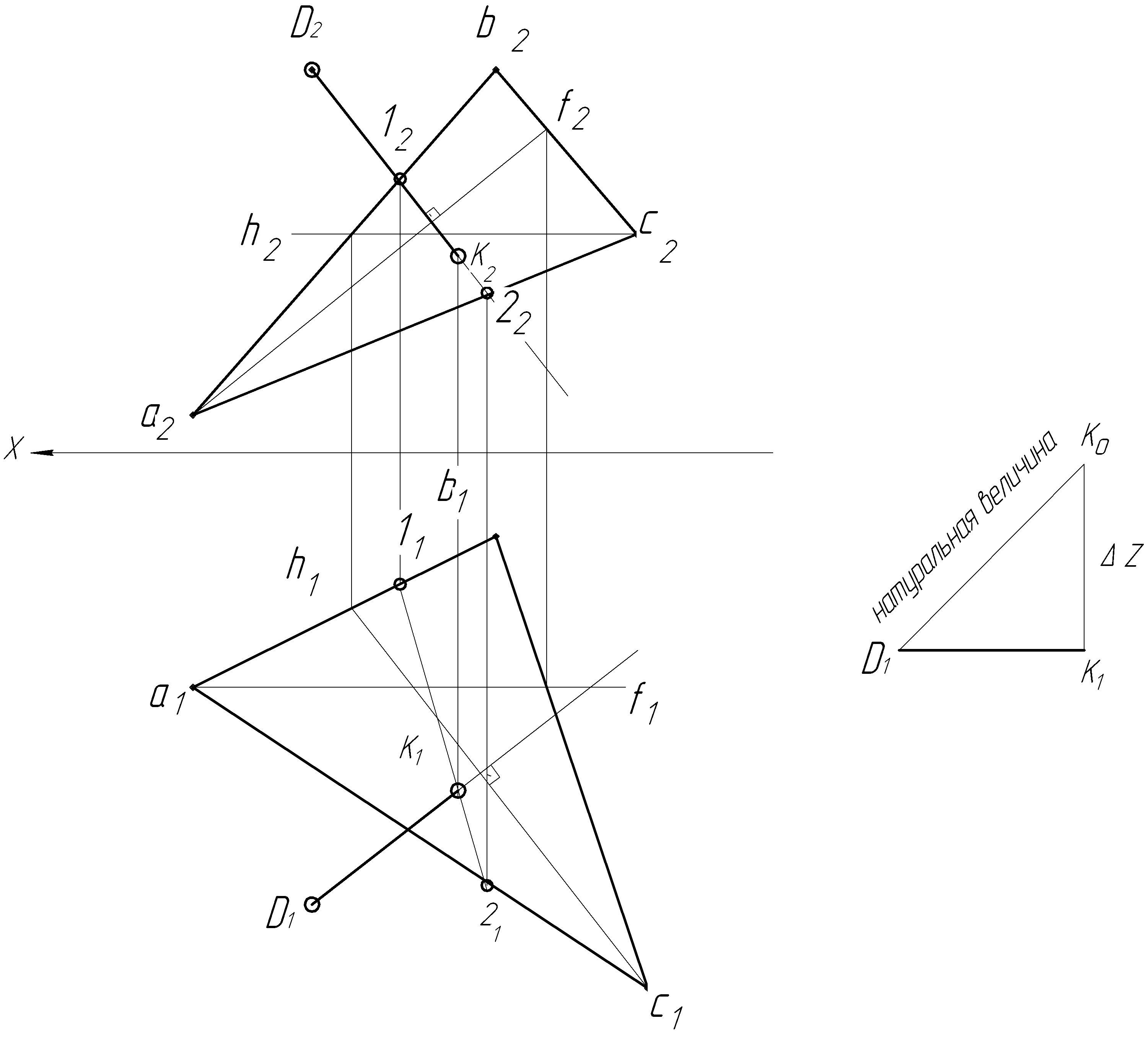

Рисунок 23 – Определение расстояния от точки D до плоскости ABC – полное решение задачи |
