2.1 Теория к выполнению индивидуального задания по теме «Принадлежность прямой и точки плоскости»
Из элементарной геометрии известно, что прямая принадлежит плоскости, если она:
а) проходит через две точки, принадлежащие данной плоскости;
б) проходит через точку, принадлежащую данной плоскости, и параллельна какой-либо прямой, находящейся в этой плоскости или ей параллельной.
На рисунке 5 построены произвольные прямые, принадлежащие плоскости ΔАВС. На рисунке 5а прямая 1-2 удовлетворяет первому условию, а на рисунке 5б прямая m удовлетворяет второму условию (точки 1 и 2 лежат на сторонах треугольника, т.е. заведомо принадлежат ему, а прямая m параллельна стороне АС и проходит через точку В треугольника).
а б
Рисунок 5 ‑ Построение прямых, принадлежащих плоскости
Прямые особого положения в плоскости. К прямым особого положения в плоскости относятся прямые уровня (горизонтали, фронтали, профильные прямые) и линии ската.
Горизонтали плоскости ‑ это прямые, лежащие в данной плоскости и параллельные плоскости проекций Н.
Горизонтальная проекция горизонтали всегда параллельна горизонтальному следу плоскости, а фронтальная ‑ параллельна оси X.

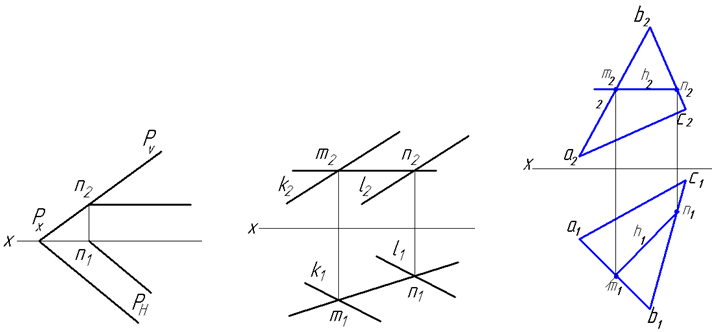

На рисунке 6 изображены горизонтали плоскостей, заданных:
а) следами;
б) параллельными прямыми;
в) треугольником.
а б в
Рисунок 6 ‑ Построение горизонталей в плоскостях общего положения
Фронтали плоскости ‑ это прямые, лежащие в заданной плоскости и параллельные плоскости проекций V.

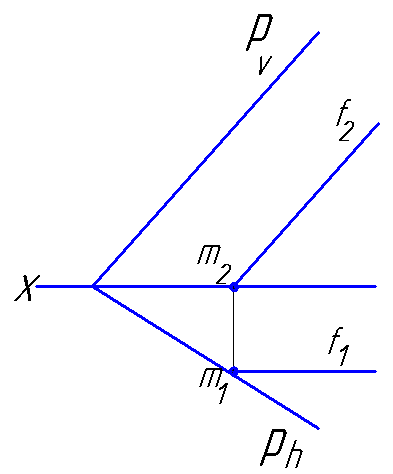

Фронтальная проекция фронтали всегда параллельна фронтальному следу плоскости, а горизонтальная параллельна оси X (рисунок 7а).

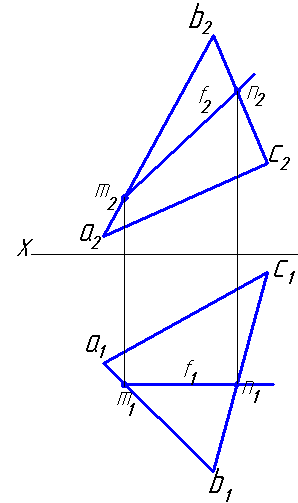

На рисунке 7б изображена фронталь плоскости, заданной ΔABC, которая проходит через точки М, N (m1, m2 и n1, n2 – на эпюре).

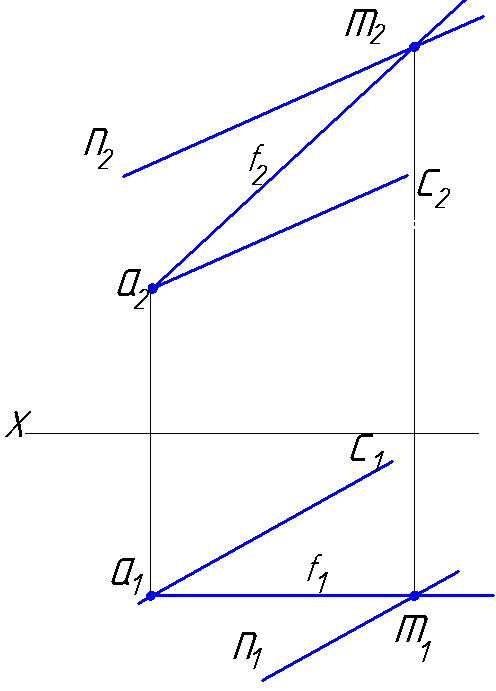

На рисунке 7в фронталь плоскости, заданной параллельными прямыми (АС//MN), проходит через точку А.
а б в
Рисунок 7 ‑ Построение фронталей в плоскостях общего положения
Точка принадлежит плоскости, если лежит на прямой, принадлежащей плоскости. Рассмотрим подробнее на примере.

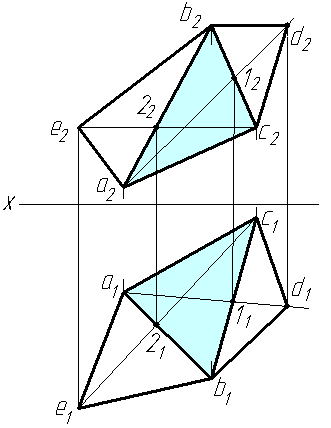

Задача. Постройте произвольный пятиугольник abcde, все точки которого лежат в одной плоскости (рисунок 8).
Решение: Точки abc на фронтальной и горизонтальной плоскостях проекций строим по координатам (соблюдая перпендикулярность линий связи оси Х). Три точки однозначно задают положение плоскости в пространстве. Чтобы четвертая точка легла в плоскость, ее следует обязательно к плоскости привязать. Для построения точки d проводим произвольную прямую а-1, которая заведомо принадлежит плоскости треугольника. На ее продолжении произвольно отмечаем точку (т.е. две проекции точки). Для построения точки е произвольно проводим прямую с-2; на ее продолжении отмечаем точку с (т.е. две проекции точки с1 и с2).
Рисунок 8 ‑ Построение пятиугольника
