8.1.2 Сечение прямого кругового цилиндра плоскостью общего положения
На рисунке 50 показано решение задачи 8.1.
Если требуется построить фигуру сечения цилиндра плоскостью общего положения, достаточно просто превратить секущую плоскость в проецирующую. Рекомендуем сделать это с помощью способа преобразования чертежа (замены плоскостей проекций).
Ход решения: а) плоскость общего положения с помощью замены плоскостей преобразовать в проецирующую; б) точки фигуры сечения перенести на горизонтальную и фронтальную проекции; в) с помощью второй замены плоскостей определить натуральную величину фигуры сечения; г) построить развертку боковой поверхности цилиндра; д) на развертку нанести точки фигуры сечения.
При решении задачи сделайте преобразование чертежа, превратив плоскость Р в проецирующую. Новую ось X1 проведите перпендикулярно горизонтальному следу Рн. Произвольную точку на фронтальном следе Рv спроецируйте на новую плоскость проекций. На новой плоскости проекций обозначьте след плоскости Р как след РT. Плоскость Р стала проецирующей и фигура сечения заключена между проекциями точек a4-b4-c4-d4-g4. По линиям связи перенесите точки фигуры сечения на горизонтальную и фронтальную плоскости проекций. Найденные точки a и b являются высшей и низшей точками сечения и являются большой осью эллипса фигуры сечения. Точки e и g принадлежат малой оси эллипса. Находим их по линиям связи на фронтальной проекции.
Рисунок 50 ‑ Сечение прямого кругового цилиндра
плоскостью общего положения
Точки с и d являются крайними точками видимости для фронтальной проекции цилиндра. Все найденные точки сечения являются опорными, т.е. обязательными к построению.
На рисунке 51 представлена развертка усеченной части цилиндра.

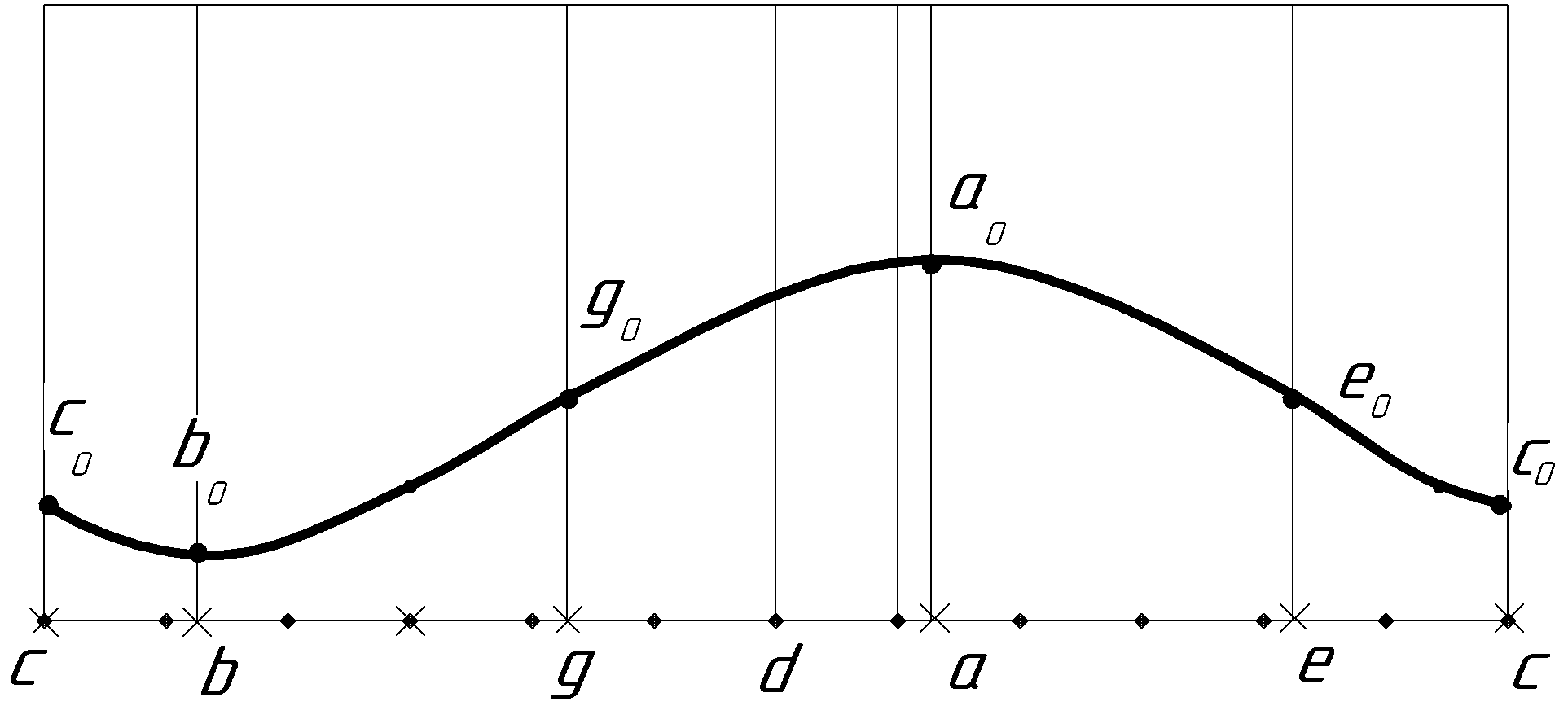

Рисунок 51 – Развертка усеченной части цилиндра
Проекции сечения наклонного цилиндра плоскостью строятся с помощью вспомогательных проектирующих плоскостей, проводимых через ряд образующих цилиндра. Иначе говоря, в цилиндр вписывается многогранная призма, строится фигура сечения призмы плоскостью, а затем полученные точки соединяются не ломаной, а плавной кривой линией. Для решения этой задачи может быть применен также способ замены плоскостей проекций.
8.1.3 Сечение прямого кругового конуса плоскостями частного положения
Поверхность прямого кругового конуса относится к поверхностям вращения, но она занимает особое место среди других поверхностей вращения. Эта поверхность в своем роде уникальна, она служит носителем нескольких кривых второго порядка: окружности, эллипса, параболы и гиперболы.
В зависимости от положения секущей плоскости получаются следующие фигуры сечения:
1) треугольник, если плоскость проходит через вершину конуса (она пересекает его по образующим; на рисунке 52а ‑ это образующие S1 и S2);
2) окружность, если секущая плоскость перпендикулярна к оси конуса (рисунок 52б, плоскость α2);
а б
Рисунок 52 – Сечение конуса плоскостью, проходящей через его вершину (а) и плоскостью, параллельной основанию (б)
3) эллипс, если секущая плоскость пересекает все образующие данной поверхности или, иначе, не параллельна ни одной из образующих конуса (рисунок 53, плоскость α3). В этом случае угол между секущей плоскостью и осью конуса больше угла между этой осью и образующей конуса;
Рисунок 53 ‑ Секущая плоскость пересекает все образующие конуса под углом
4) парабола, если секущая плоскость параллельна только одной из образующих (рисунок 54а, плоскость α4). В этом случае углы между секущей плоскостью и осью конуса и между этой осью и образующей конуса равны между собой;
5) гипербола, если секущая плоскость параллельна двум образующим (рисунок 54б, плоскость α5). При этом угол между секущей плоскостью и осью конуса меньше угла между этой осью и образующей конуса.

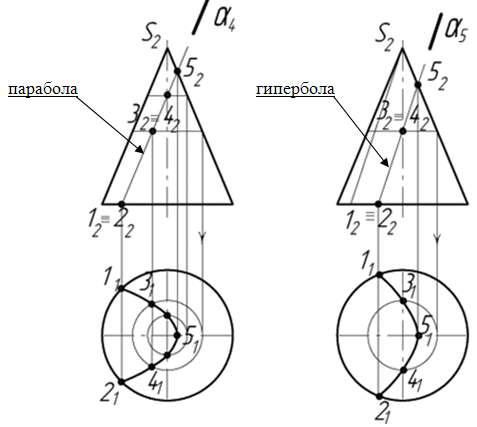

Рисунок 54 – Сечение конуса плоскостью, параллельной только одной из образующих (а), и плоскостью, параллельной двум образующим (б)
