Питання для самоперевірки
1. Яка система називається статично невизначеною?
2. Що таке ступінь статичної невизначеності? Як вона знаходиться?
3. У чому суть методу сил?
4. Який зміст має кожне з рівнянь канонічної системи методу сил?
5. Які перевірки виконуються в процесі розрахунку?
6. Як будується розрахункова епюра моментів?
7. Як будується розрахункова епюра Q?
8. Як будується розрахункова епюра N?
9. В чому заключаються загальні статична і кінематична перевірки?
10. Як визначаються переміщення в статично невизначених системах?

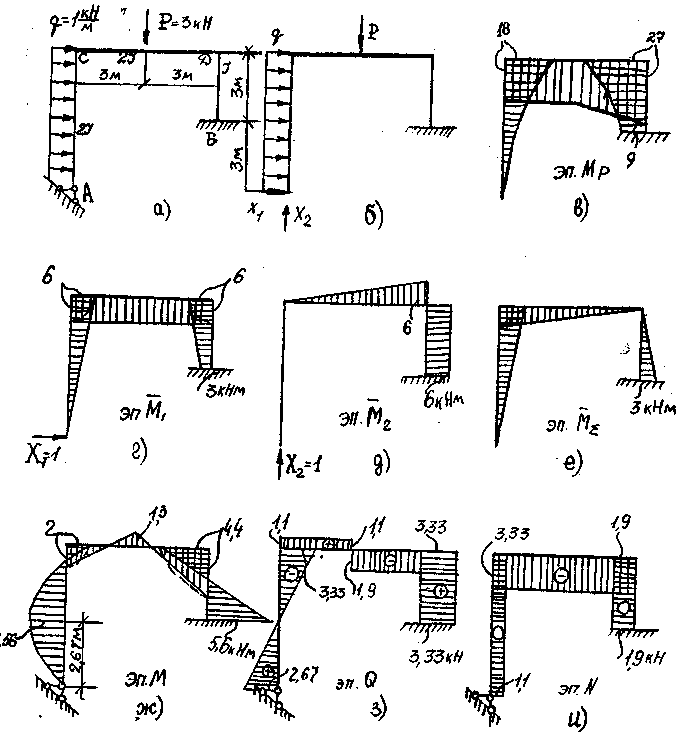

Рис. 17
Розвязання. Розрахунок даної рами виконуємо методом сил. Спочатку необхідно визначити ступінь статичної невизначеності. На систему накладено 5 зв’язків, а рівнянь статики можна скласти тільки 3. Отже, степінь статичної невизначеності дорівнює n=5-3=2. Рама двічі статично невизначена.
Для вибору основної системи необхідно зняти два зв’язки і замінити їх невідомими зусиллями (чи моментами) Х1 і Х2 (мал. 17б). Невідомі знаходимо з канонічної системи (12.2), що у даному випадку має вид:
Кожне з рівнянь цієї системи означає рівність нулю переміщення вздовж напрямку дії невідомої сили.
Для знаходження коефіцієнтів і вільних членів канонічної системи побудуємо вантажну й одиничні епюри. Ці епюри зображені на рис. 17в, 17г і 17д. Коефіцієнти і вільні члени знаходять шляхом перемножування епюр за правилом Верещагіна:
При обчисленні 11 і 22 площі й ординати беремо на тих самих епюрах чи М2. Трапецієподібну епюру на правій стійці рами розбиваємо на два трикутники, кожний з який при обчисленні d11 множимо на відповідну ординату трапеції, тобто на 4 чи 5. При обчисленні d12 узята вся площа трапеції 4,53 з епюри і помножену на ординату прямокутної епюри M2, яка дорівнює 6.
При обчисленні вільних членів рівнянь узята площа епюри Мр від заданого навантаження й окремих її ділянок помножені на ординати епюр M1 і M2, розташовані проти центра ваги даної ділянки епюри.
Система розрахункових рівнянь має вигляд:
Звідси Х1-2,67кН,Х21,11кН.
Розрахункову епюру моментів будуємо згідно (12.4).
Ця епюра наведена на рис. 17 ж.
Для побудови епюри Q використовуємо диференціальну залежність між згинальним моментом і поперечною силою Q і формулою поперечної сили в навантаженому прольоті (12.5).
Розглянемо кожен стержень окремо.
На стержень АС діє рівномірно розподілене навантаження q=1 кН/м. Епюра Q — лінійна. На кінцях вона дорівнює
На лівій половині стержня cd поперечна сила стала і дорівнює
На правій половині вона також постійна:
.
На всьому стержні DB поперечна сила теж постійна і її величина буде наступною:
Епюра поперечних сил показана на рис. 17 з.
Для визначення екстремального значення моменту на лівій стійці знаходимо координату точки, де Q=0. Це буде х0=2,67 м. Потім уже неважко знайти Мmax=3,56 кНм.
Для побудови епюри подовжніх сил вирізаємо вузли C і D і розглядаємо їхню рівновагу див. рис.18
Рис. 18
