Втрата тиску. Гідравлічні опори
Зміст
1. Режими руху рідини.
2. Лінійні втрати напору при русі рідини.
3. Місцеві втрати напору при русі рідини.
1. Режими руху рідини
У гідравліці розрізняють такі основні режими руху рідини: ламінарний, турбулентний і кавітаційний.
Ламінарний (шаруватий) рух характерний тим, що частинки рідини рухаються у своїх шарах не перемішуючись (рис.1).

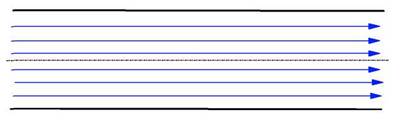

Рис. 1. Характер ліній струму в ламінарному потоці
Дотичне напруження, що виникає при ковзанні шарів рідини, підпорядковується закону Ньютона.
, н/м2. |
(1) |
При ламінарному русі відбувається поступальний і обертальний рух частинок. Течія є строго сталою. Лінії току паралельні осі трубки. Перемішування шарів рідини не відбувається.
Турбулентна течія супроводжується інтенсивним перемішуванням рідини і пульсацією швидкостей і тиску. Течія, строго кажучи, нестала. Вважатимемо течію сталою умовно користуючись Vуср. На відміну від Vср за перетином, Vуср усереднюється за величиною. Дотичне напруження визначається за формулою:
|
(2) |
де l - усереднена за часом вертикаль переміщення частинок.
Рис. 2. Характер ліній току в турбулентному потоці
Разом з подовжнім переміщенням потоку відбувається поперечний і обертальний рух окремих об'ємів.
У 1883 році Рейнольдс встановив, що перехід від ламінарної течії до турбулентної залежить від в'язкості і характерного розміру - діаметру трубопроводу. Зміна режимів відбувається при певній швидкості, яка називається критичною, при цьому її значення визначається із співвідношення
|
(3) |
де Rекр - критичне число Рейнольдса (Rе- критерій подібності, що характеризує в'язкість рідини); v - кінематична в'язкість.
Дослідами встановлено, що для рідин Rекр = 2300. Тому про характер течії можна судити за фактичним значенням числа Rе, виражаючи його через фактичну швидкість.
|
(4) |
Якщо Rе < Rекр - течія ламінарна, при Rе Rекр - течія турбулентна.
При русі рідини в трубах іноді відбуваються явища, пов'язані з виділенням розчинених в рідині газів і з перетворенням рідини в пару.
Кавітаційний режим течії (кавітація) - це місцеве закипання рідини, обумовлене місцевим падінням тиску в потоці з подальшою конденсацією пари у області підвищеного тиску (рис.4.3).
Рис. 3. Схема трубки для демонстрації кавітації
Розглянемо рух рідини через місцеве звуження. Позначимо через рм - місцевий тиск у вузькому перетині. Швидкість в перетині 2-2 збільшена порівняно з перетином 1-1, тому рм<р в порівнянні з перетином 1-1.
Якщо швидкість течії (витрата) в трубопроводі збільшиться, то тиск у вузькому перетині впаде ще більше. При цьому, якщо рм > рt, то течія буде без особливостей (рt - тиск насиченої пари). Якщо рм = рt, то у вузькому місці почнеться місцеве кипіння рідини. У частині, що розширюється, швидкість зменшується, тиск зростає, кипіння припиниться.
Кавітація супроводжується характерним шумом - "бубнінням", а при тривалій дії призводить до ерозії стінок труби, причому ерозія відбувається не в місці утворення бульбашок, а в місці їх конденсації. У гідротехнічних системах кавітація може виникнути у зв'язку із зменшенням зовнішнього тиску. Потік при цьому стає двофазним, що складається з рідкої і парової фаз. При цьому можуть спостерігатися різні схеми потоків (рис.4.4).
а) малобульбашкова;
б) крупнобульбашкова;
в) з розділенням рідкої і парової фаз;
г) з утворенням парових пробок.
Рис. 4. Схеми потоків рідини з повітрям
Для боротьби з кавітацією прагнуть виключити різкі звуження трубопроводів, а в баках створюють додаткове підтискування. Кавітація характеризується коефіцієнтом
Кавітація починається при =0. Шкідливі наслідки кавітації:
– погіршення гідравлічних характеристик дросельних пристроїв;
– ерозії каналів;
– деструкції присадки гідравлічних рідин;
– коливань тиску.
Широкі дослідження кавітації створюють передумови для використання її в практичних цілях. Кавітаційні пристрої, засновані на явищі стабілізації витрат, використовуються як регулятори подачі палива тощо. Ефект гідродинамічної кавітації використовується для очищення деталей від забруднення і для дроблення частинок забруднювача. При промивці моделей з органічного скла досягається повне видалення забруднень з тупикових поверхонь завдовжки 8-10 метрів.
