7.2.2 Система «Экспресс»
Спутниковая система на базе КА «Экспресс» предназначена для организации каналов телефонии, телеграфной связи, для распределения сигналов ТВ вещания и звукового вещания, и передачи других видов информации.
Спутники «Экспресс» представляет собой новую серию геостационарных ИСЗ. Они имеют ряд существенных преимуществ перед спутниками старых серий, и в частности, увеличенную пропускную способность и коррекцию положения на орбите в двух плоскостях, что обеспечивает работу большего числа ЗС без устройств наведения антенн.
ИСЗ «Экспресс» обеспечат работу действующих через КА «Горизонт» систем «Москва», «Москва-Глобальная», «Орбита», «Орбита-РВ». Для этого на КА «Экспресс» сохранены все частотные стволы в диапазонах 6/4 и 14/11 ГГц с соответствующими зонами обслуживания и энергетическими параметрами не хуже имеющихся на КА «Горизонт».
Орбитальная группировка «Экспресс» будет состоять из 10–13 КА, располагающихся в точках стояния 37,5°; 11°; 14° з.д.; 40°, 53°, 90°, 96,5°, 99°, 103° в.д.
ИСЗ «Экспресс» имеют 12 ВЧ ретрансляторов, работающие в диапазоне С и Кu.

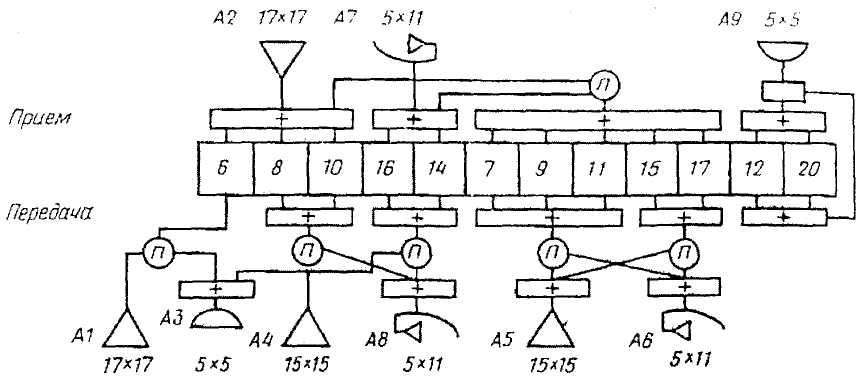

Рисунок 7.2 Схема ИЗС «Экспресс».
КА «Экспресс» обеспечивает точность ориентации осей КА до 0,15º, имеет площадь солнечных батарей около 40 м2, бортовую управляющую ЭВМ, систему коррекции положения на орбите с двигательной плазменной установкой с высоким удельным импульсом.
Масса КА «Экспресс» составляет 2500 кг.
Точность удержания КА на орбите по долготе и широте не хуже ±0,2º. Система управления обеспечивает возможность автономного функционирования КА не менее 30 суток.
Мощность источника питания в конце срока активного существования составляет 2700 Вт на солнечных участках орбиты и 1750 на теневых участках.
Срок службы 7 лет.
Бортовые передающие антенны КА формируют различные типы лучей с раскрывами 17×17º, 15×15º, 5×11º, и 5×5º.
Антенны с раскрывом 5×5º и одна из передающих антенн 5×11º установлены на приводе, позволяющем перенацеливать антенны в пределы зоны видимости КА.
Все стволы БРТР являются универсальными и могут работать как в режиме насыщения, так и в линейном режиме.
С БРТР «Экспресс» могут работать ЗС различного класса с диаметрами антенн более 2 м в диапазоне С и 1,5 м в диапазоне Кu.
ЭИИМ в центре луча 34,6 дБВт, а в секторе рабочих узлов антенны 17×17º 32,6 дБВт. У антенн 5×11º и 5×5º в центре луча 47,1 дБВт, а в секторе рабочих узлов 43,1 дБВт.
7.2.3 Система «Галс»
Система «Галс» предназначена для организации спутникового телевизионного вещания с возможностью непосредственного приема на индивидуальные приемные установки.
Первый спутник «Галс» выведен на орбиту в марте 1994 г. Спутник работает в диапазоне частот НТВ 11,7–12,5 ГГц, предназначенном для непосредственного спутникового ТВ вещания.
ИСЗ «Галс» имеет три высокочастотных ствола. Мощность двух стволов, работающих на антенну с широким лучом 2,5×1,25°, составляет 100 Вт, ствол, работающий с узким лучом 1,25×0,9°, имеет мощность 50 Вт. Спутник создает высокую ЭИИМ: 56 и 57 дБВт для широкого и узкого лучей соответственно. Такая ЭИИМ позволяет принимать сигналы со спутника на простую приемную установку с диаметром антенны 0,5 м, вполне соответствующую мировым стандартам индивидуального приема.
Платформа спутника «Галс» идентична платформе, используемой для ИСЗ «Экспресс», и также имеет высокую точность удержания на орбите не хуже 0,2º в направлениях север-юг и запад-восток. Срок службы спутника составляет 5–7 лет.
Линия подачи программ на спутник «Галс» работает в диапазоне 18 ГГц, специально выделенном для этой цели Регламентом радиосвязи. Для подачи программ используется специальная земная станция с антенной диаметром 7 м и передатчиком мощностью 200 Вт. В России станция подачи программ для спутников типа «Галс» сооружена в г. Дубна под Москвой.
Перенацеливание приемных и передающих бортовых антенн делает спутник «Галс» пригодным для обслуживания различных регионов и стран.
