33. Учет системы бесконечной мощности
При КЗ в сложных схемах всегда имеют место отдельные источники, которые никаким образом не реагируют на протекание п.п. Ими могут быть отдельные генераторы или сборные шины отдельных подстанций, параметры которых не изменяются в течении всего п.п. Их называют источниками бесконечной мощности. Примером такого источника могут служить сборные шины подстанций 10кВ при КЗ в сети 0,4кВ. (Рис.44)
Рис.44
Есть три способа задания системы бесконечной мощности:
1. Задается конечная мощность системы в (МВА) и ее индуктивное сопротивление во.е.
2. Задается мощность КЗ на шинах системы.
Задается мощность системы Sc=∞
Определение параметров системы в зависимости от способа задания будет следующим:
- для первого случая
- длявторого
- для третьего
34. Практические методы расчета токов кз
В реальных схемах с несколькими генераторами точный расчет процесса КЗ чрезвычайно сложен. Следует отметить, что изменения во времени свободных токов в каждом из генераторов взаимосвязаны друг с другом. При наличии АРВ взаимная связь имеет место и в изменениях приращений вынужденных токов. Сложность точного расчета усугубляется различием параметров генераторов по продольной и поперечной осям ротора. Поэтому в практических расчетах неустановившегося процесса КЗ идут по пути упрощения задачи. С этой целью помимо ранее указанных допущений принимаются дополнительные:
Закон изменения периодической слагающей тока КЗ, установленный для цепи КЗ с одним генератором, можно либо непосредственно, либо косвенно использовать для приближенной оценки этой слагающей тока КЗ в любой схеме с произвольным числом источников питания;
Апериодическую слагающую тока КЗ можно учитывать приближенно;
Ротор каждого генератора симметричен, т.е. параметры генераторов одинаковы при любом положении ротора.
Последнее допущение позволяет оперировать с ЭДС, напряжениями и токами без разложения их на продольную и поперечную составляющие. Одновременно оно исключает учет второй гармоники тока КЗ, образующейся от апериодической слагающей тока КЗ при несимметричном роторе.
35. Метод расчетных кривых
Практическое определение тока КЗ производят с помощью кривых затухания. Кривые затухания представляют собой зависимость относительного значения периодической составляющей тока в точке КЗ от времени с момента возникновения КЗ для различных значений расчетного индуктивного сопротивления, т.е.
Кривые затухания построены для типовых ТГ и ГГ с АРВ и без АРВ и выглядят так:

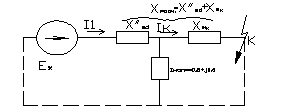

Для построения расчетных кривых использовалась простейшая схема(Рис.45)
Рис. 45
Здесь принято, что генератор до КЗ работал с полной нагрузкой и cosφ=0,8. Напряжение на выводах генератора принималось равным Uном, соответственно этому нагрузка учтена полным сопротивлением
Приближенно считалось, что нагрузка неизменна в процессе КЗ. Удаленность КЗ характеризуется величиной - эта ветвь представляет собой линию, которая до КЗ была не нагружена. Для этой схемы, приняв средние значения параметров генератора и задаваясь различной удаленностью точки КЗ, т.е. величинойвычислялись относительные значения переходных составляющих токов в месте КЗ для ряда моментов времени процесса КЗ. Полученные результаты были использованы для построения расчетных кривых. При этом в качестве аргумента принималась расчетная реактивность равная
Расчетные кривые дают величину лишь периодической слагающей тока КЗ выраженную в относительных единицах. Кривые построены для ,т.к при>3, периодическая слагающая тока КЗ изменяется столь незначительно, что ее начальное значение можно считать неизменным в течение всего процесса КЗ, т.е.
При расчете по кривым затухания будет определяться, как
- суммарное сопротивление схемы;
- суммарная мощность всех источников питания КЗ.
Если в схеме n источников, то
