2.4. Крупноблочные внутренние стены
и их примыкание к наружным стенам
Внутренние стены крупноблочных домов могут быть несущими или самонесущими и их проектируют с такой же раскладкой (разрезкой) блоков, как и в наружных стенах, т. е. 2-х, 3-х или 4-х рядной, однако чаще применяют однорядную с высотой блока на этаж или двухрядную (рис. 2.4). Блоки внутренних стен изготавливают из тяжёлого или лёгкого конструктивного бетона и они бывают толщиной 200 мм (сплошные) и 300 или 400 мм (с вертикальными пустотами и приведённой толщиной 200 мм). Пустоты в блоках внутренних стен могут использоваться в качестве вентиляционных каналов. Кроме основных блоков внутренних стен применяют и другие виды внутренних блоков: вентиляционные блоки, блоки лестничных клеток, блоки чердака, электроблоки и др.
По боковым граням блоки внутренних стен имеют углубления на всю высоту блока для устройства уплотнения стыка. Эти углубления могут быть постоянной по высоте формы или иметь чередующиеся выступы и впадины для образования более прочных шпоночных стыков в несущих стенах. Блоки внутренних стен тоже снабжаются монтажными петлями.
При монтаже блоки внутренних стен устанавливают вплотную к примыкающим наружным или внутренним стенам и углубления по боковым граням блоков внутренних стен на всю высоту заполняют цементно-песчаным раствором.

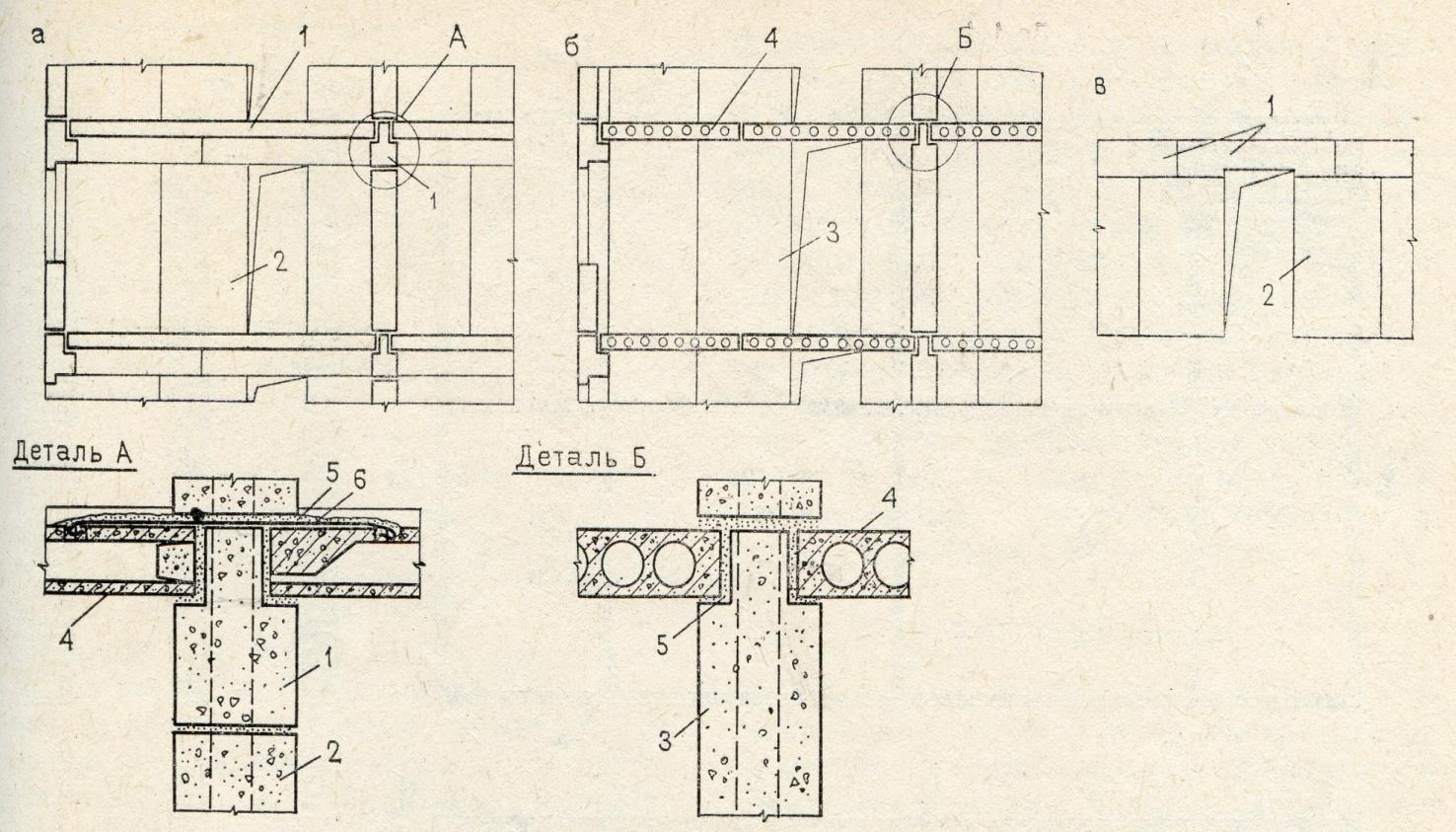

Рис. 2.4. Внутренние крупноблочные стены и примыкание к ним элементов перекрытий:
а – схема двухрядной разрезки внутренних стен; б – то же однорядной разрезки; в – вариант конфигурации поясных блоков при несовпадении высоты простеночного блока и дверного проёма; 1 – поясные блоки; 2 – то же простеночные при двухрядной разрезке; 3 – то же при однорядной разрезке; 4 – настил перекрытия; 5 – цементно-песчаный раствор; 6 – стальной анкер
По верху каждого этажа наружные и внутренние стены соединяют стальными накладками или арматурными стержнями, привариваемыми к монтажным петлям или закладным деталям в перемычечных и поясных блоках и блоках внутренних стен (рис. 2.5 и 2.7).
2.5. Горизонтальные и вертикальные стыки между стеновыми блоками в крупноблочных наружных стенах
Поскольку в крупноэлементном домостроении стыки между наружными крупными блоками являются наиболее уязвимыми местами по теплопроводности, воздухо- и водопроницаемости, то при проектировании и строительстве крупноблочных домов необходимо особое внимание уделять устройству этих стыков для защиты их от продуваемости и исключения протечек дождевой воды.

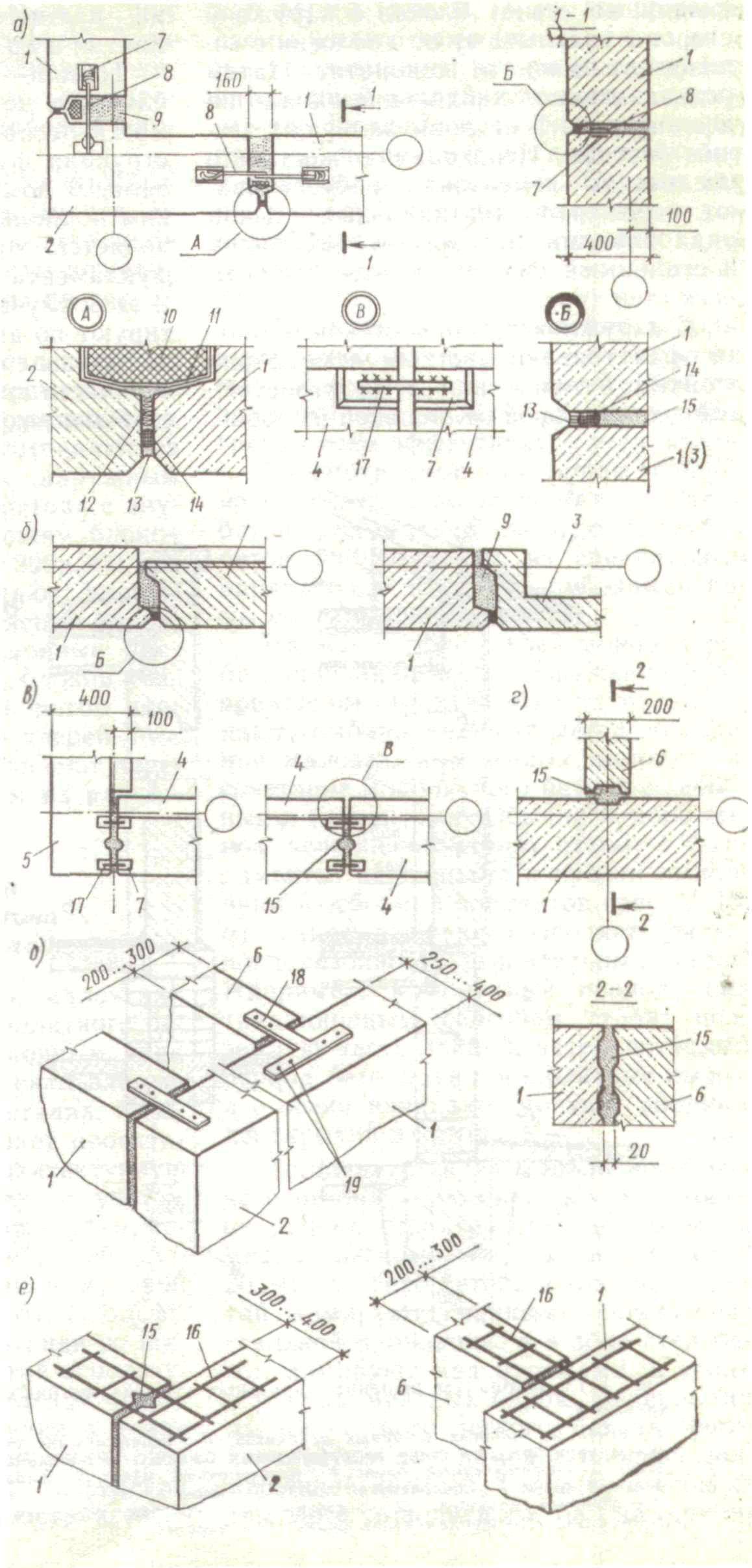

Рис. 2.5. Узлы и детали крупноблочных стен: а – вертикальный стык блоков внутренних стен; б – то же, простеночных и подоконных блоков наружных стен; в – открытый стык блоков наружных стен; г – связь блоков наружных стен; д – связь перекрытий с наружными стенами; е – связь наружных и внутренних стен; ж – то же, с применением железобетонной шпонки; и – связь по верху перемычечных блоков в наружном углу; к – карниз из легкобетонных крупных блоков; л – то же, из кирпичных блоков; 1 – цементно-песчаный раствор; 2 – бетонный вкладыш; 3 – уплотнительный шнур (пароизол) или зачеканка; 4 – легкий бетон; 5 – накладки; 6 – стальная закладная деталь; 7 – сварной шов; 8 – перемычечный блок; 9 – анкер; 10 – плита перекрытия; 11 – перегородка; 12 – анкер перегородки; 13 – железобетонная шпонка; 14 – стальная связь наружного угла; 15 – карнизные блоки; 16 – стальная накладка
Верхние и нижние опорные поверхности стеновых блоков выполняют плоскими и горизонтальные стыки между блоками устраивают по этим поверхностям контактными из цементно-песчаного раствора. Раствор в этих стыках твердеет в пригруженном состоянии, что повышает его прочность и плотность, и такие горизонтальные стыки обеспечивают выполнение предъявляемых к ним эксплуатационных требований. Горизонтальные стыки блоков внутренних стен в местах примыкания перекрытий устраивают платформенными или контактными (рис. 2.6 Б).

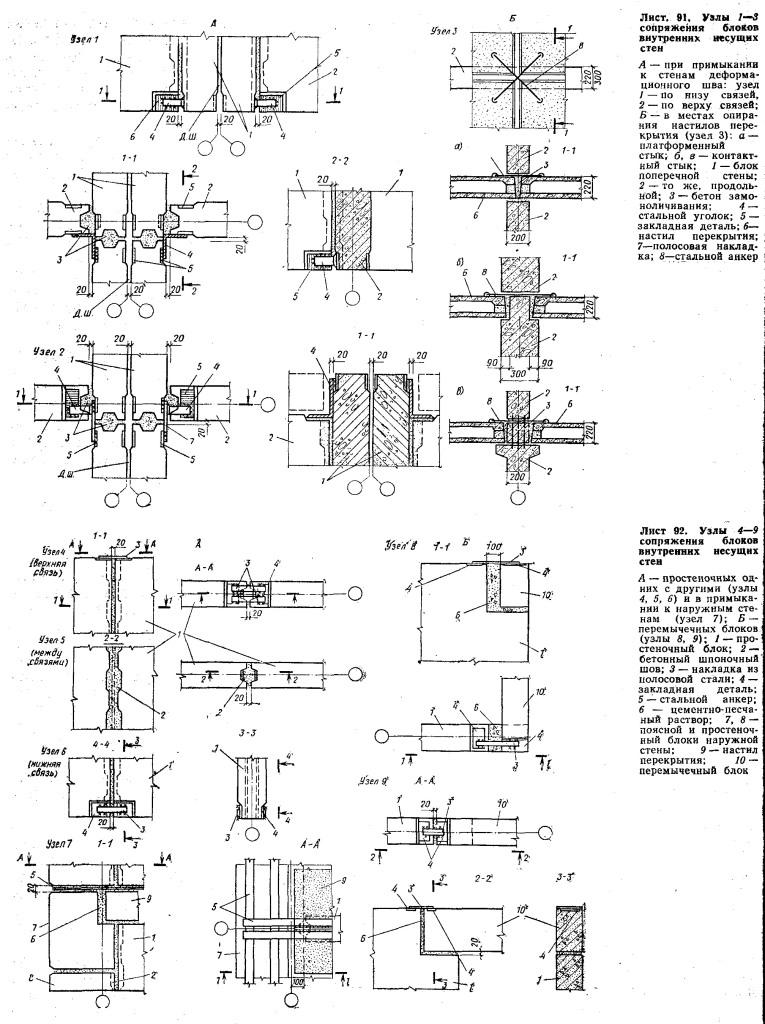

Рис. 2.6. Варианты узлов сопряжения внутренних стен из крупных блоков между собой и с элементами перекрытий: А – при примыкании стен к деформационному шву; узел 1 – по низу связей; узел 2 – по верху связей; Б – в местах опирания плит-настилов перекрытий (узел 3); а – платформенный стык; б, в – контактный стык; 1 – блок поперечной внутренней стены; 2 – то же, продольной; 3 – бетон замоноличивания; 4 – накладка из уголка; 5 – закладная деталь; 6 – плита-настил перекрытия; 7 – полосовая накладка; 8 – стальной анкер
Вертикальные стыки между крупными стеновыми блоками бывают открытыми и закрытыми. Открытые вертикальные стыки устраивают между простеночными блоками, между простеночными и угловыми блоками, между перемычечными и поясными блоками, а закрытые стыки – между простеночными и подоконными блоками (рис. 2.3 и 2.7).
Рис. 2.7. Варианты узлов сопряжения стеновых блоков в крупноблочных зданиях:
а – сопряжение простеночных блоков; б – то же простеночных и подоконных блоков; в – то же перемычечных или поясных блоков; д – сопряжение блоков из арболита; е – то же из природного камня; 1 – простеночный рядовой блок; 2 – то же угловой; 3 – подоконный блок; 4 – перемычечный или поясной рядовой блок; 5 – поясной угловой блок; 6 – блок внутренней стены; 7 – закладная деталь; 8 – стальной анкер; 9 – лёгкий бетон; 10 – утепляющий вкладыш; 11 – два слоя рубероида; 12 – конопатка; 13 – зачеканка цементно-песчаным раствором; 14 – герметик; 15 – цементно-песчаный раствор; 16 – арматурный каркас; 17 – стальная накладка; 18 – анкер из полосовой стали; 19 – гвозди
В открытом стыке наружное устье уплотняют конопаткой или жгутом из пароизола, снаружи уплотнение покрывают мастикой, а во внутреннюю часть стыка, обращённую внутрь помещения, при необходимости укладывают утепляющий элемент (термовкладыш) и лёгкий бетон.
В закрытом стыке наружное устье уплотняют так же, как и в открытом стыке, внутреннее устье стыка уплотняют конопаткой и зачеканивают раствором, а внутреннюю полость стыка заполняют лёгким бетоном и (если требуется) укладывают утепляющий элемент.
