2.6. Перекрытия, покрытия, лестницы, перегородки,
балконы и лоджии в крупноблочном домостроении
В крупноблочном домостроении все виды перекрытий выполняют из многопустотных или ребристых плит-настилов заводского изготовления. Эти плиты-настилы опирают при конструктивной схеме с продольными несущими стенами (в домах высотой до 5-ти этажей) на продольные стены (см. рис. 2.1 и 2.5), а при конструктивной схеме с поперечными несущими стенами, устанавливаемыми с широким шагом, – на внутренние и наружные поперечные стены (см. рис. 2.6 Б).
Применяемая в таких домах конструктивная система является коробчатой, так как в качестве несущих конструкций перекрытий используют железобетонные многопустотные или ребристые плиты-настилы, опираемые на несущие стены. В наружных стенах в местах опирания перекрытий устраивают комбинированный стык. При таком стыке плиты-настилы перекрытий укладывают опорными торцами в четверти перемычечных или поясных блоков, а выше расположенные стеновые блоки (подоконные и простеночные) опирают через цементно-песчаный раствор на выступающие торцы ниже расположенных перемычечных или поясных блоков и на опорные участки плитных элементов перекрытий (рис. 2.8).
Рис. 2.8. Вариант узла опирания многопустотных плит-настилов на наружные стены: 1 – перемычечный или поясной блок; 2 – подоконный или простеночный блок; 3 – много-пустотная плита-настил; 4 – стальной анкер; 5 – утеплитель.
На внутренние стены крупноблочных домов плиты-настилы перекрытий укладывают опорными концами при двухрядной разрезке стен - на поясные блоки, а при однорядной разрезке – непосредственно на стеновые блоки (рис. 2.4 и 2.9). При стеновых блоках толщиной 200 мм стыки выполняют платформенными, т. е. нагрузка от выше расположенных стеновых блоков на ниже расположенные передаётся через торцы плит-настилов перекрытий (см. рис. 2.6 Б а), а при более толстых – устраивают комбинированные стыки (см. рис. 2.4 и 2.6 Б б).
В местах устройства в перекрытиях отверстий для пропуска инженерных коммуникаций вместо многопустотных плит-настилов могут укладываться ребристые плиты-настилы или устраиваться монолитные участки, имеющие соответствующие отверстия.

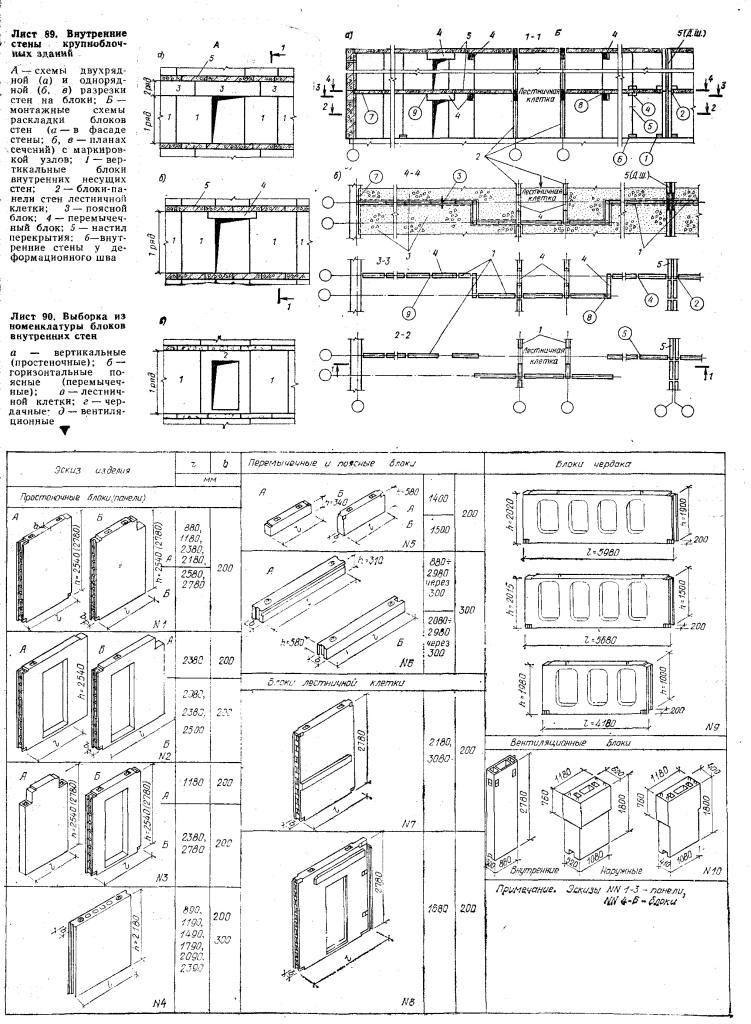

Рис. 2.9. Варианты конструктивных решений внутренних крупноблочных стен и опирания на них плит-настилов перекрытий: а – двухрядная разрезка стен; б, в – то же однорядная; 1 – вертикальный стеновой блок; 2 – то же с дверным проёмом; 3 – поясной блок; 4 – перемычечный блок; 5 – плиты-настилы перекрытия.
В крупноблочных домах с неполным внутренним каркасом плиты-настилы перекрытий с наружной стороны опирают на несущие стены, а внутри – на балки каркаса.
Покрытия в крупноблочных домах в зависимости от их этажности, объёмно-планировочных и конструктивных решений могут быть скатными чердачными, совмещёнными или чердачными малоуклонными из сборных железобетонных элементов с рулонной либо безрулонной кровлей.
Лестницы в крупноблочных домах выполняют крупноэлементными, состоящими из сборных элементов – лестничных площадок и лестничных маршей, а перегородки – крупнопанельными.
Балконы в крупноблочных домах устраивают так же, как и в кирпичных, т. е. плиты балконов консольно закрепляют в наружных крупноблочных стенах, для чего в перемычечных блоках, примыкающих к балконам, устраивают углубления для установки и консольного опирания балконных плит.
Рис. 2.10. Вариант узла закрепления балконной плиты в крупноблочной стене: 1 – балконная плита; 2 – стено-вой перемычечный блок; 3 – плита-настил перекрытия; 4 – простеночный (подоконный) стеновой блок; 5 – стальной анкер; 6 – закладная деталь; 7 – цементный раствор.
Балконные плиты защемляют между перемычечными, простеночными и подоконными блоками и соединяют стальными анкерами с закладными деталями перемычечного блока (рис. 2.10). Таким же образом крепят плиту козырька над входом в дом (рис. 2.11). Лоджии в таких домах, как правило, устраиваются западающими и плиты их пола опирают на боковые стены лоджий.
Рис. 2.11. Вариант крепления и устройства козырька в крупно-блочной стене над входом в здание: 1 – железобетонная плита козырька; 2 – перемычеч-ный блок наружной стены; 3 – простеночный (подоконный) блок наружной стены; 4 – заклад-ная деталь в плите козырька; 5 – анкер с приваренной наклад-кой; 6 – сварной шов анкера с закладной деталью в перемычеч-ном блоке: 7 – заделка раствором или бетоном; 8 – боковая стена-экран входа; 9 – растворная стяжка; 10 – кровельный ковёр; 11 – дополнительные слои кро-вельного ковра; 12 – фартук из оцинкованной кровельной стали; 13 – стальная полоса; 14 – дюбель.
