4.4. Особенности конструктивных решений каркасно-панельных зданий с неполными и безбалочными каркасами
В каркасно-панельных зданиях с неполным поперечным каркасом балки крайних пролётов одним концом опирают на колонны внутренних рядов, а вторым концом – на усиленные в зонах опирания балок наружные продольные несущие панельные стены (см. рис. 3.3 г) и на эти балки укладывают несущие элементы перекрытий из плит-настилов или плит-панелей.
В случае неполного продольного каркаса балки опирают на колонны внутренних рядов, а элементы перекрытий в виде плит-настилов или плит-панелей с внутренней стороны опирают на продольные балки, а с другой стороны – на наружные продольные несущие панельные стены. При неполных каркасах под колонны устраивают столбчатые фундаменты, а под наружные несущие стены устраивают сборные ленточные фундаменты или свайные ростверковые либо сплошные фундаменты: общие или раздельные под колонны и стены.
При полном безбалочном каркасе (см. рис. 3.3 д) элементы перекрытий в виде плит-панелей опирают: усиленными углами на торцы колонн (в результате чего образуется платформенный стык между смежными по высоте элементами колонн (рис. 4.3 А) или на консоли колонн (рис. 4.14), устраиваемые по периметру колонн в виде консолей-воротников (вариант скрытого стыка между плитами-панелями и колоннами и возможного контактного стыка между смежными элементами колонн). Кроме того, элементы перекрытий в виде плит-панелей можно опирать на вырезы в верхних опорных торцах элементов колонн, образуя комбинированный стык между элементами колонн (рис. 4.15).
Рис. 4.14. Вариант узла опирания плит-панелей перекрытий на консоли-воротнички колонн неполного безбалочного каркаса.
Рис. 4.15. Вариант узла опирания плит-панелей перекрытий на вырезы в верхних опорных торцах элементов колонн.
При неполном безбалочном каркасе (см. рис. 3.3 е) элементы перекрытий в виде плит-панелей опирают внутри здания на колонны так же, как и при полном безбалочном каркасе, а в крайних пролётах – на наружные продольные несущие панельные стены. Внутри зданий с безбалочными каркасами плиты-панели перекрытий кроме колонн тоже опирают на стены-диафрагмы в местах их расположения.
На рис. 4.16 А, 4.16 Б, 4.16 В и 4.16 Г приведены варианты планов первого и типового этажей, фундаментов, перекрытий и кровли 9-ти этажного каркасно-панельного жилого дома с неполным безбалочным каркасом.
Рис. 4.16 А. План первого этажа 9-ти этажного жилого дома с неполным безбалочным каркасом.

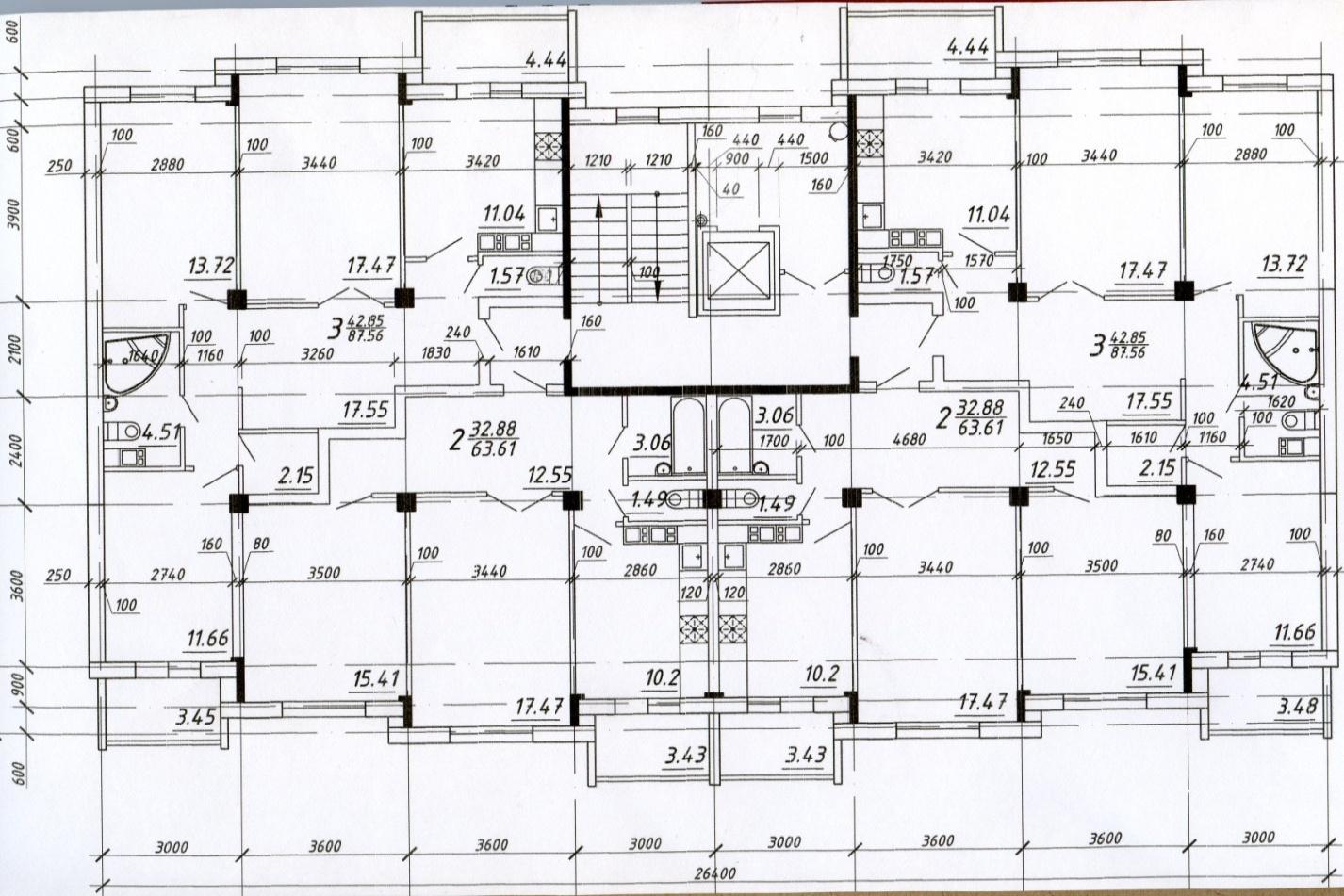

Рис. 4.16 Б. План типового этажа 9-ти этажного жилого дома с неполным безбалочным каркасом.
Рис. 4.16 В. План фундаментов 9-ти этажного жилого дома с неполным безбалочным каркасом.
Рис. 4.16 Г. План перекрытий 9-ти этажного жилого дома с неполным безбалочным каркасом.
Рис. 4.16 Д. План кровли 9-ти этажного жилого дома с неполным безбалочным каркасом.
4.5. Покрытия в крупнопанельном и каркасно-панельном домостроении
Покрытия в крупнопанельных жилых домах устраивают чердачными малоуклонными (уклон до 5 %) из сборных железобетонных элементов. При этом покрытия могут быть с холодным или тёплым чердаком (рис. 4.17) либо с комбинированным («открытым») тепло-холодным чердаком (рис. 4.18), а кровлю покрытий выполняют рулонной, безрулонной или мастичной. В покрытиях с комбинированным тепло-холодным чердаком утеплитель, укладываемый на чердачное перекрытие, необходимо защищать снизу и сверху пароизоляцией.
Несущими элементами чердачных покрытий служат сплошные гладкие, ребристые или волнистые плиты и водосборные лотки-панели, которые укладывают на наружные и внутренние стены, выводимые выше чердачного перекрытия. В зависимости от конструктивного решения и дополнительно выполняемых функций плиты покрытий могут быть однослойными и многослойными. Вместо внутренних стен в объёме чердака крупнопанельных домов на несущие стены могут устанавливаться опорные элементы, например, в виде сборных железобетонных рам или других аналогичных конструкций.
На рис. 4.19 А и 4.19 Б показаны варианты схем, разрезов и узлов сопряжения рулонной кровли и других элементов покрытия с холодным чердаком, а на рис. 4.20 А и 4.20 Б – те же элементы, но с безрулонной кровлей. Соответственно на рис. 4.21 А и 4.21 Б и 4.22 А и 4.22 Б показаны варианты конструктивных решений покрытий с тёплым чердаком.
Рис. 4.17. Конструктивные решения железобетонных покрытий с холодным и тёплым чердаком: А – с холодным чердаком и рулонной кровлей; Б – то же с безрулонной кровлей; В – с тёплым чердаком и рулонной кровлей; Г – то же с безрулонной кровлей; 1 – опорный элемент; 2 – панель чердачного перекрытия; 3 – утеплитель; 4 – кровельная ребристая панель покрытия; 5 – рулонный ковёр; 6 – водосборная лотковая панель; 7 – опорная рама; 8 – защитный слой; 9 – пароизоляция; 10 – рубероид; 11 – фасадный опорный элемент; 12 – безрулонная железобетонная панель покрытия; 13 – гидроизоляционный слой из мастичных или окрасочных материалов; 14 – П-образная плита-нащельник; 15 – водосточная воронка; 16 – вентиляционный блок (шахта); 17 – внутричердачный оголовок вентиляционного блока; 18 – легкобетонная теплоизоляционная панель покрытия; 19 – лифтовое машинное отделение; 20 – легкобетонная водосборная лотковая панель; 21 – двухслойная кровельная панель покрытия; 22 – поддон для сбора конденсата.
Рис. 4.18. Принципиальная схема конструктивного решения железобетонного покрытия с комбинированным (открытым) «тепло-холодным) чердаком с рулонной кровлей: 1 – вы-тяжная шахта; 2 – поддон для сбора конденсата; 3 – внутричердачный оголовок вентиляционного блока.

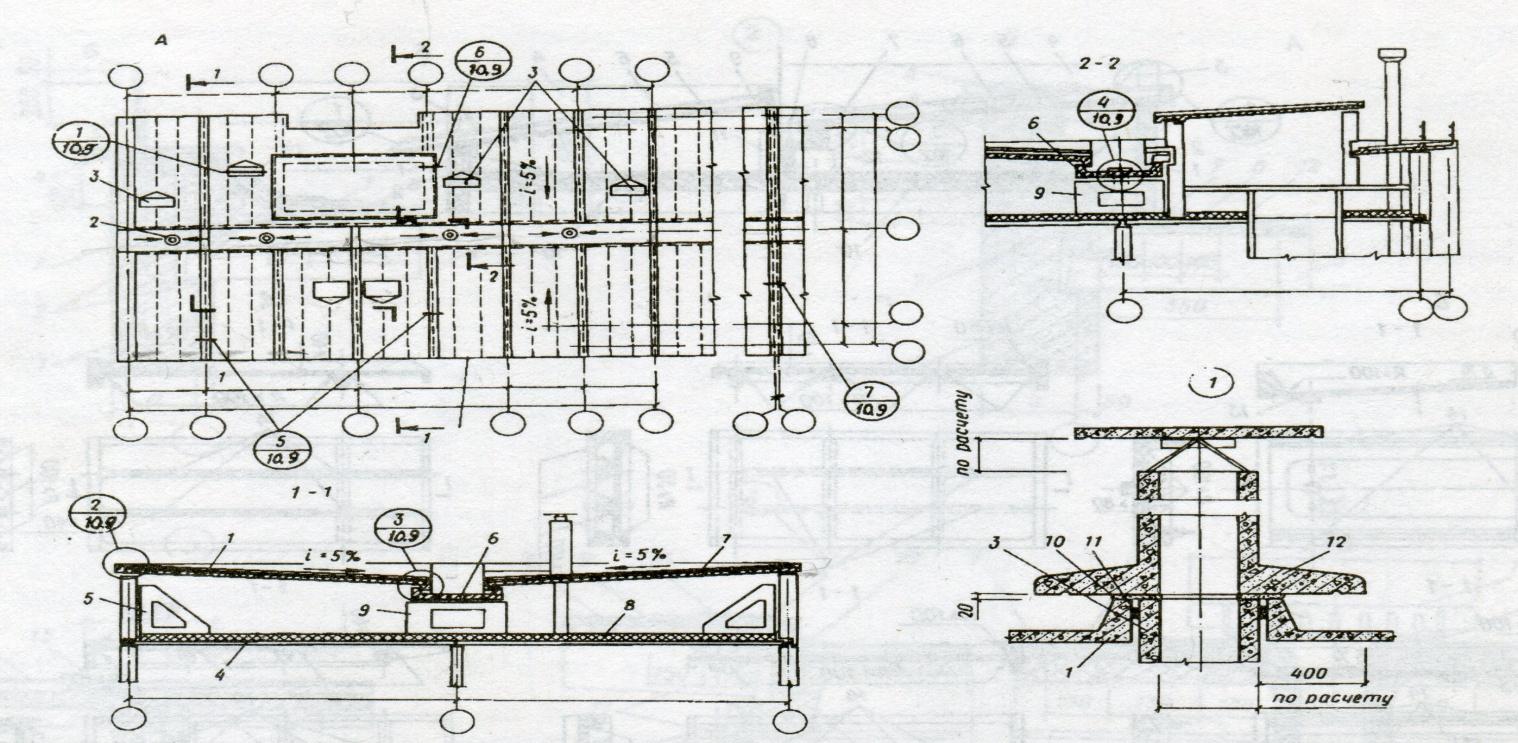

Рис. 4.19 А. Вариант конструктивного решения покрытия с холодным чердаком и рулон-ной кровлей: А – схема плана кровли; 1 – вентиляционные блоки; 2 – водосточная воронка; 3 – чердачное перекрытие; 4 – фризовая панель; 5 – упорный элемент фризовой панели; 6 – утеплитель; 7 – опорная рама; 8 – лотковая панель; 9 – ребристая железобетонная панель покрытия; 10 – кровельный ковёр; 11 – дополнительный кровельный ковёр; 12 – защитный фартук из кровельной стали; 13 – утеплитель из минеральноватных матов.

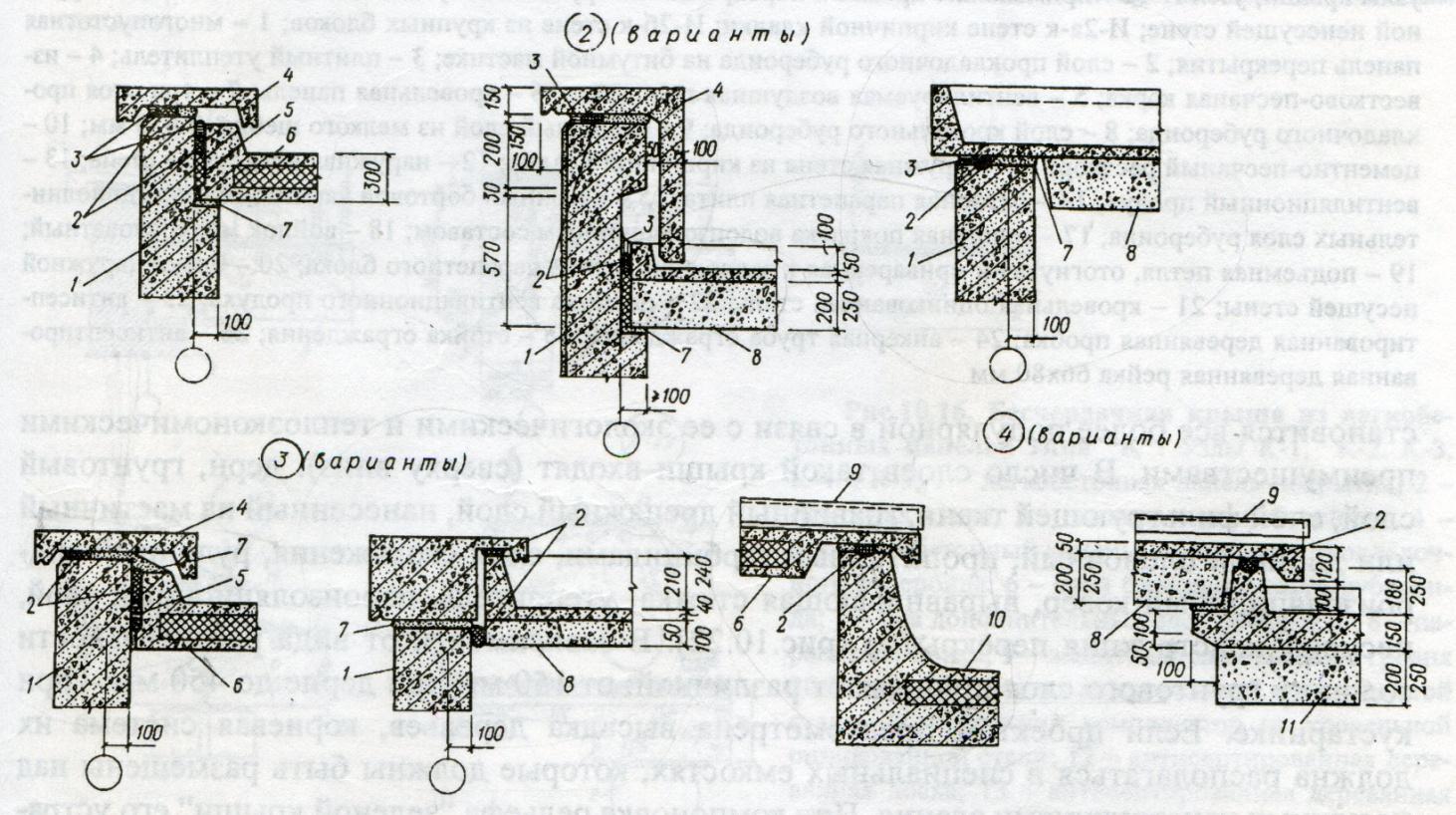

Рис. 4.19 Б. Варианты узлов сопряжения конструкций покрытия с холодным чердаком и рулонной кровлей (к рис. 4.19.А): А – вариант решения карнизного узла с решётчатым ограждением; Б – то же с парапетом; 1 – фризовая панель; 2 – цементный раствор; 3 – анкер-ный выпуск; 4 – кровельные костыли с шагом 600 мм, пристреленные дюбелями; 5 – кровельная сталь; 6 – стойка ограждения; 7 – дополнительные слои кровельного ковра; 8 – основной кровельный ковёр; 9 – ребристая железобетонная панель покрытия; 10 – бетонный бортовой камень; 11 – защитный фартук из кровельной стали; 12 – скользящая полоса из рулонного материала; 13 – утеплитель минераловатный; 14 – полоса рулонного материала, приклеенная к одной из панелей покрытия; 15 – опорная рама; 16 – закладная деталь; 17 – соединительный элемент; 18 – лотковая панель; 19 – водосточная воронка; 20 – мастика герметизирующая; 21 – труба водосточной воронки.
Рис. 4.20 А. Вариант конструктивного решения покрытия с холодным чердаком и безрулонной кровлей: А – схема плана кровли; 1 – панель покрытия; 2 – водосточная воронка; 3 – вентиляционный блок; 4 – чердачное перекрытие; 5 – упорный элемент фризовой панели; 6 – лотковая панель; 7 – П-образная плита-нащельник; 8 – утеплитель; 9 – опорная рама; 10 – цементный раствор; 11 – герметик; 12 – оголовок вентиляционного блока.
Рис.4.20 Б. Варианты узлов сопряжения конструкций покрытия с холодным чердаком и безрулонной кровлей (к рис. 4.20 А): А и Б – варианты конструкций ограждения покрытий; Г и Д – варианты конструктивных решений деформационного шва; 1 – панель покрытия; 2 – анкерный выпуск; 3 – стойка ограждения; 4 – П-образная плита-нащельник; 5 – гидроизоляция мастичная или окрасочная; 6 – цементный раствор; 7 – фризовая панель; 8 – герметик; 9 – кровельные костыли с шагом 600 мм; 10 – кровельная сталь; 11 – защитный фартук из кровельной стали; 12 – закладная деталь; 13 – соединительный элемент; 14 – лотковая панель; 15 – водосточная воронка; 16 – уплотняющая прокладка из пористой резины по периметру спускной трубы; 17 – зажимной хомут воронки; 18 – утеплитель из минераловатных матов; 19 – спускная труба водосточной воронки; 20 – мастика изоляционная; 21 – шпилька; 22 – металлическая шайба; 23 – стальная полоса через 600 мм; 24 – компенсатор из кровельной стали; 25 – внутренние стеновые панели чердака.
Рис. 4.21 А. Вариант конструктивного решения покрытия с тёплым чердаком и рулонной кровлей: А – схема плана кровли; 1 – вытяжная шахта; 2 – водосточная воронка; 3 – упорный элемент фризовой панели; 4 – фризовая панель; 5 – легкобетонная панель покрытия; 6 – лотковая панель; 7 – опорная рама; 8 – вентиляционная труба мусоропровода; 9 – утеплитель; 10 – кровельный ковёр; 11 – скользящая полоса; 12 – цементный раствор.
Рис. 4.21 Б. Варианты узлов сопряжения конструкций покрытия с тёплым чердаком и рулонной кровлей (к рис. 4.21 А): А – вариант решения карнизного узла с решётчатым ограждением; Б – то же с парапетом; 1 – фризовая панель; 2 – утеплитель; 3 – анкерный выпуск; 4 – кровельные костыли с шагом 600 мм; 5 – кровельная сталь; 6 – стойка ограждения; 7 – три дополнительных слоя кровельного рулонного материала; 8 – кровельный ковёр; 9 – бетон-ный бортовой камень; 10 – цементный раствор; 11 – защитный фартук из кровельной стали; 12 – легкобетонная панель покрытия; 13 – скользящая полоса из рулонного материала; 14 – опор-ная рама; 15 – лотковая панель; 16 – два дополнительных слоя кровли из армированных стекло-тканью или стеклосеткой мастик; 17 – заливка битумной мастикой; 18 – водосточная воронка; 19 – струевыпрямитель; 20 – гильза из асбестоцементной трубы Ø 150 мм; 21 – резиновая прокладка; 22 – зажимный хомут; 23 – спускная труба водосточной воронки; 24 – заливка герметизирующей мастикой; 25 – вентиляционная шахта; 26 – пакля, смоченная в горячем битуме; 27 – зонт из кровельной стали; 28 – стальной патрубок с фланцем; 29 – плита чердачного перекрытия.
Рис. 4.22 А. Вариант конструктивного решения покрытия с тёплым чердаком и безрулонной кровлей: А – схема плана кровли; 1 – двухслойная утеплённая безрулонная панель покрытия; 2 – вытяжная шахта; 3 – защитный зонт; 4 – двухслойная лотковая панель; 5 – фризовая панель; 6 – оголовок вентиляционной шахты; 7 – опорный элемент лотковой панели; 8 – стояк внутреннего водостока; 9 – поддон для конденсата; 10 – трёхслойная панель покрытия; 11 – то же панель лотка; 12 – панель чердачного перекрытия; 13 – бетонный нащельник; 14 – герметизирующая мастика; 15 – утеплитель; 16 – бетонная шпонка.
Рис. 4.22 Б. Варианты узлов сопряжений конструкций покрытия с тёплым чердаком и безрулонной кровлей (к рис. 4.22.А): 1 – фризовая панель; 2 – уплотнитель (гернит); 3 – гер-метизирующая мастика; 4 – бетонный парапетный элемент; 5 – утеплитель; 6 – трёхслойная панель покрытия; 7 – цементный раствор; 8 – двухслойная панель покрытия; 9 – бетонный нащельник; 10 – лотковая трёхслойная панель; 11 – двухслойная лотковая панель.
Рис. 4.23. Варианты конструктивных решений бесчердачных железобетонных покрытий:
Ж – раздельной конструкции с рулонной кровлей; И – раздельной конструкции с безрулонной кровлей; К – совмещённой панельной однослойной конструкции; Л – сов-мещённой панельной трёхслойной конструкции; М – то же построечного изготовления; 1 – панель чердачного перекрытия; 2 – утеплитель; 3 – фризовая панель; 4 – панель покрытия с безрулонной кровлей; 5 – опорный элемент; 6 – однослойная легкобетонная панель покрытия; 7 – кровельный ковёр; 8 – трёхслойная панель покрытия; 9 – цементно-растворная стяжка; 10 – слой керамзита для устройства уклона; 11 – пароизоляция из рулонного материала на мастике.
Покрытия в каркасно-панельных зданиях могут устраиваться чердачными с холодным, тёплым или комбинированным чердаком, но чаще их выполняют бесчердачными совмещённой или раздельной конструкции (рис. 4.23). Несущие элементы бесчердачных покрытий – сборные железобетонные плиты – в крупнопанельных домах опирают на продольные или поперечные несущие стены, а в каркасно-панельных домах – на поперечные или продольные балки каркасов. При чердачном варианте наружные чердачные стены в каркасно-панельных домах выполняют самонесущими или ненесущими из фризовых панелей, крепящихся к элементам каркаса.
