5. Объёмно-блочное домостроение

Следующим этапом индустриализации строительного процесса является строительство жилых домов из объёмных блоков, изготовленных в заводских условиях с полной отделкой и оборудованием внутренних помещений. Готовые объёмные блоки доставляют на строительную площадку и из них собирают жилые дома. При этом существенно повышается качество строительных работ, снижается стоимость строительства и расход материалов, в разы сокращаются сроки монтажа на строительной площадке по сравнению с крупнопанельным домостроением.

Объёмно-блочное домостроение специфично, так как объёмные блоки в отличие от панелей более сложны конструктивно и многофункциональны. Они имеют чётко выраженные трёхмерные формы, пространственные конструкции и большие массы.

5.1. Классификация конструктивных элементов

объёмно-блочного домостроения

По функциональному назначению объёмно-блочные элементы могут быть: санитарно-техническими блок-кабинами, блок-комнатами на одну или две комнаты, блок-квартирами, блок-лестницами, блок-лифтами, блок-фундаментами, блок-покрытиями, блок-балконами, блок-лоджиями и др.

В зависимости от размеров в плане объёмно-блочные элементы делят на малые – площадью до 15 м², средние – до 25 м² и большие – больше 25 м². По общей массе объёмные блоки делят на лёгкие – с общей массой до 10 т, средние – от 10 до 25 т и тяжёлые – больше 25 т. К малым и лёгким объёмным элементам относят санитарно-технические блок-кабины, блок-балконы и блок-лоджии, к средним – блок-комнаты размером на одну комнату, где размещают жилые или спальные помещения, а также комбинации – спальня + коридор, кухня + санузел + прихожая и др. Размеры блок-комнат в плане от 2,4х4,8 м до 3,6х6,0 м. К средним также относят блок-лестницы, блок-лифты, блок-фундаменты и блок-покрытия.

К большим и тяжёлым (крупноразмерным) относят блок-комнаты размером на две комнаты или блок-квартиры. Эти блоки имеют в плане ширину от 2,4 до 6,0 м и длину от 8 до 10 м.

В зависимости от условий опирания объёмных блоков один на другой различают линейное опирание по периметру (по контуру) (рис. 5.1 а), по двум продольным сторонам (рис. 5.1 б), по двум торцевым сторонам (рис. 5.1 в), на усиленные участки продольных стен (рис. 5.1 г, д, е), на одну сторону и противоположные углы (рис. 5.1 ж, и) и на четыре угла (рис. 5.1 к).

По способу изготовления объёмные блоки бывают составными (сборными) из элементов стен и перекрытий и монолитными (рис. 5.2), а в зависимости от вида и способа соединения конструктивных элементов, входящих в состав объёмных блоков (стен и перекрытий), объёмные блоки бывают с болтовыми соединениями, с соединением на сварке, монолитными и со смешанным соединением.

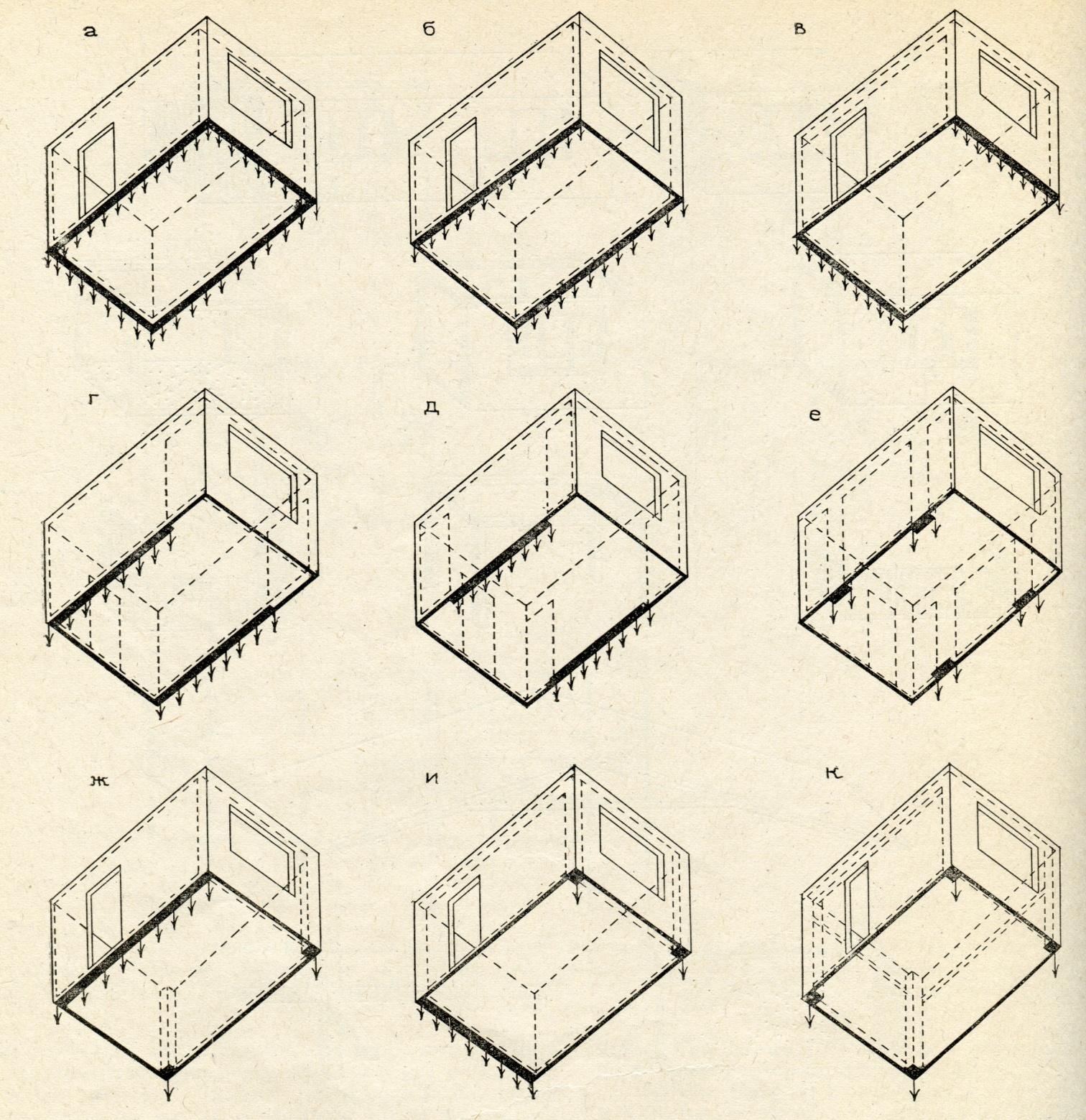

Рис. 5.1. Конструктивные схемы объёмных блок-комнат и условия их опирания один на другой: а – линейное опирание по контуру (периметру); б – опирание на две продольные стены; в – опирание на две торцевые (поперечные) стены; г, д, е – опирание на усиленные участки продольных стен; ж, и – опирание на одну сторону (стену) и противоположные углы; к – опирание на четыре угла.

5.2. Конструктивно-технологические приёмы изготовления

монолитных объёмных блоков

По конструктивно-технологическому способу изготовления монолитные объёмные блоки бывают трёх типов: блок типа «колпак», блок типа «стакан» и блок типа «лежачий стакан».

Объёмный блок типа «колпак» состоит из монолитно отформованного элемента, включающего стены и потолок, и отдельно отформованной ребристой плиты пола, которую затем путём сварки закладных деталей прикрепляют к монолитному элементу (рис. 5.2 в). Наружная стена в блоке типа «колпак» может формоваться вместе со всеми стенами одно-, двух- или трёхслойной либо её фасадная часть с утеплителем изготавливается отдельно и затем крепится к «колпаку».

Рис. 5.2. Классификация объёмных блок-комнат по способу изготовле-ния: I– сборные (состав-ные);II– монолитные; а – сборный бескаркас-ный, б – сборный кар-касный; в – монолитный блок типа «колпак»; г – то же типа «стакан»; д – то же типа «лежачий стакан» без торцевой наружной стены.

Объёмный блок типа «стакан» состоит из монолитно отформованного элемента, включающего стены и плиту пола, и отдельно изготовленной плиты потолка, которую затем укладывают на монолитный блок и прикрепляют к нему сваркой закладных деталей (рис. 5.2 г). Наружная стена блока типа «стакан» выполняется так же, как и у блока «колпак».

Блок типа «лежачий стакан» состоит из монолитно отформованного элемента, включающего обе продольные стены и одну торцевую (чаще внутреннюю), а также плиты пола и потолка. К этому монолитному элементу прикрепляют отдельно изготовленную вторую торцевую стену (рис. 5.2 д).

Возможны и другие варианты объёмных блоков, в том числе и сборные – бескаркасные и каркасные (рис. 5.2 а, б), однако монолитные объёмные блоки менее трудоёмки по сравнению со сборными. Кроме того, монолитные объёмные блоки имеют большую жёсткость и устойчивость и требуют меньшего расхода материалов (особенно стали), хотя монолитными они являются условно, так как их собирают из двух отдельно изготовленных элементов.
