и. дата. Взам инв. № Инв. № дубл. Подпи. дата

ПодпИнв . . № подп

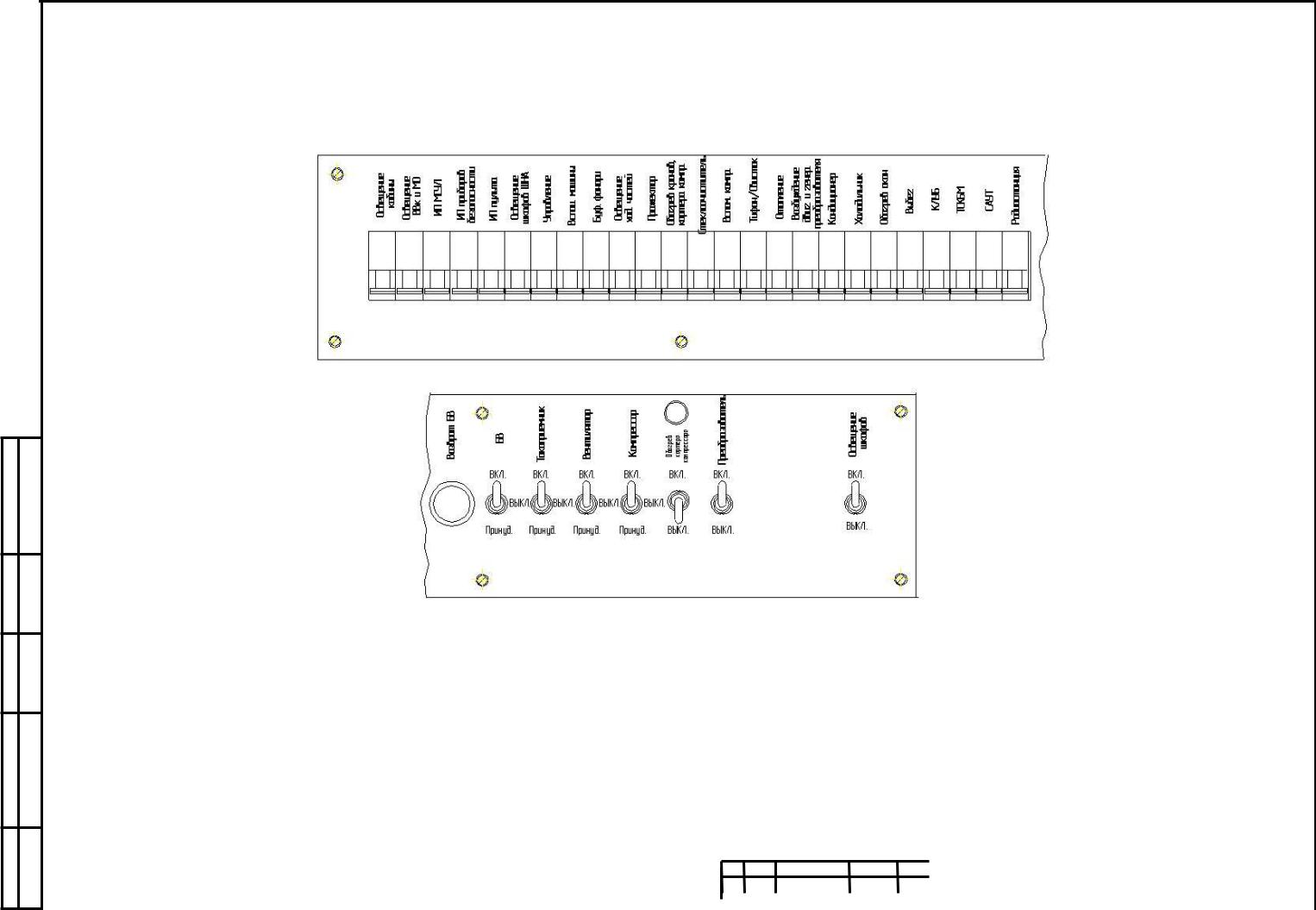

Рисунок 8.1 - Панель включения выключателей автоматических, переключателей и кнопок ШНА №4













МАВБ.661151.004-01 РЭ1

Лист















129





Изм

Лист

№ докум.

Подп.

Дата

СОГЛАСОВАНО

УТВЕРЖДАЮ

Зам. генерального директора

Руководитель конструкторско-

по научной работе ОАО «УЗЖМ»

исследовательского центра



ОАО «Синара-Транспортные Машины»

_______________ Н.Н. Андросов

_______________________В.В. Брексон

«_____»_____________ 2008 г.

«_____»________________2008 г.

ЭЛЕКТРОВОЗ ВЛ11К

Модернизация для продления срока службы

Руководство по эксплуатации Техническое обслуживание и текущий ремонт часть 3 МАВБ.661151.004-01 РЭ2

Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

Содержание

Лист

1 ОБЩИЕ СВЕДЕНИЯ……………………………………………………….. 6

2 ОРГАНИЗАЦИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ, ТЕКУЩЕГО РЕМОНТА ЭЛЕКТРОВОЗА………………………………….. 9

3 ОБЩИЕ ТРЕБОВАНИЯ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ……….. 11

4ТЕХНИЧЕСКОЕ ОБСЛУЖИСАНИЕ ТО-2………………………………. 16

4.1Общие требования ………………………………………………………... 16

4.2Механическое оборудование ……………………………………………. 17

4.3Тяговые двигатели и вспомогательные электрические машины………. 22

4.4Крышевое оборудование………………….................................................. 23

4.5Электрические аппараты и цепи………………………………................. 24

4.6Тормозное и пневматическое оборудование ……………………………. 25

4.7Электронное оборудование и приборы безопасности………………….. 26

4.8Приемка электровоза……………………………………………………… 32

5ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТО-4.................................................. 33

6ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТО-5……………………………….. 35

7ТЕКУЩИЙ РЕМОНТ ТР-1……………......................................................... 36

7.1Общие требования….................................................................................... 36

7.2Механическое оборудование……………………..………………………. 37

7.3Тяговые электродвигатели………………………………………………... 46

7.4Вспомогательные машины………………………………………………... 48

7.5Электрические аппараты и цепи………………………………………….. 49

7.6Микропроцессорная система управления и диагностики МСУЛ-А …... 63

7.7Комплексное локомотивное устройство безопасности (КЛУБ)………... 63





МАВБ.661151.004-01 РЭ2



Изм. Лист

№ докум.

Подп. Дата

Лит.

Лист

Листов

Разраб.

Есиков

Электровоз ВЛ11К

139

Пров.

Черепанов

Руководство по

О1

2

З.Г.тех.

Дубровин







эксплуатации. Часть3

ОАО «УЗЖМ»

Н.контр.

Казарин

Утв.

Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

Лист

7.8Система автоматического управления торможением САУТ-ЦМ/485К.. 64

7.9Тормозное и пневматическое оборудование, система подачи песка….. 65

7.10Испытания и приемка электровоза……………………………………… 66 8 ТЕКУЩИЙ РЕМОН ТР-2…………………………………………………... 69

8.1Общие требования………………………………………………………… 69

8.2Механическое оборудование.…………………………………………….. 70

8.3Тормозное и пневматическое оборудование, система подачи песка…. 71 9 ТЕКУЩИЙ РЕМОНТ ТР-3…………………………………………………. 73

9.1Общие требования………………………..……………………………….. 73

9.2Механическое оборудование……………………………………………... 75

9.3Колесные пары…………………………………………………………….. 76

9.4Буксовый узел……………………………………………………………… 77

9.5Токоотводящее устройство……………………………………………….. 78

9.6Кожуха зубчатой передачи………………………………………………. 79

9.7Сборка колесно-моторных блоков.………………………………………. 80

9.8Рессорное подвешивание…………………………………………………. 83

9.9Гидравлические гасители колебаний…………………………………….. 84

9.10Тормозная рычажная передача………………………………………….. 85

9.11Подвески тяговых двигателей…………………………………………... 86

9.12Шаровая связь……………………………………………………………. 88

9.13Люлечное подвешивание………………………………………………... 89

9.14Противоразгрузочное устройство………………………………………. 90

9.15Путеочистители…………………………………………………………... 91

9.16Автосцепные устройство………………………………………………… 92

9.17Стены и крыша кузова…………………………………………………… 92

9.18Окна и двери……………………………………………………………… 93

9.19Кабины управления……………………………………………………… 93











МАВБ.661151.004-01 РЭ2

Лист











3

Изм

Лист

№ докум.

Подп.

Дата

Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

Лист

9.20Высоковольтные камеры, машинные отделения, коридоры, переходные площадки и защитные устройства……………………………... 94

9.21Окраска электровоза……………………………………………………... 95

9.22Посадка кузова на тележки……………………………………………… 97

9.23Тяговые двигатели и вспомогательные машины………………………. 98

9.24Блоки центробежных вентиляторов…………………………………….. 99

9.25Вентиляционные патрубки……………………………………………… 100

9.26Электрические аппараты и электрические цепи……………………….. 100

9.27Токоприемники…………………………………………………………... 105

9.28Быстродействующие выключатели……………………………………... 107

9.29Электропневматические контакторы…………………………………… 109

9.30Быстродействующие и электромагнитные контакторы……………….. 110

9.31Переключатели и реверсоры кулачкового типа………………………... 111

9.32Разъединители, отключатели и переключатели ножевого типа……. 112

9.33Резисторы…………………………………………………………………. 113

9.34Индуктивные шунты и дроссели………………………………………... 114

9.35Электрические печи……………………………………………………… 114

9.36Кнопочные выключатели, выключатели управления, пакетные переключатели…………………………………………………………………. 115

9.37Межэлектровозные соединения…………………………………………. 115

9.38Осветительная аппаратура………………………………………………. 116

9.39Аккумуляторные батареи………………………………………………... 117

9.40Электропневматические и электроблокировочные клапаны…………. 117

9.41Пневматическое и тормозное оборудование…………………………… 118

9.42Электронное оборудование……………………………………………… 120

9.43Испытания электровоза………………………………………………….. 125 10 ТРЕБОВАНИЯ ОХРАНЫ ТРУДА И ТЕХНИКИ БЕЗОПАСНОСТИ….. 130











МАВБ.661151.004-01 РЭ2

Лист











4

Изм

Лист

№ докум.

Подп.

Дата

Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

Лист

10.1Общие требования……………………………………………………….. 130

10.2Требования безопасности перед началом работы……………………... 133

10.3Требования безопасности во время работы……………………………. 134











МАВБ.661151.004-01 РЭ2

Лист











5

Изм

Лист

№ докум.

Подп.

Дата

Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

1 ОБЩИЕ СВЕДЕНИЯ

Настоящее Ремонтное руководство технического обслуживания, текущего ремонта (далее Ремонтное руководство) распространяется на электровозы постоянного тока серии ВЛ11К прошедших модернизацию (МЛП).

ТО, ТР регламентируются соответствующими правилами и инструкциями, действующими в системе ОАО "РЖД", либо технической документацией заводов-изготовителей оборудования.

При проведении ТО, ТР необходимо руководствоваться следующим:

- нормами допусков и износов деталей и узлов механического оборудова-

ния;

-нормами допусков и износов электрических аппаратов;

-нормами значений сопротивления изоляции и испытательного напряжения при проверке электрической прочности электрических цепей и оборудования электровозов;

-перечнем деталей электровозов, подлежащих магнитопорошковому (МПК) или ультразвуковому (УЗК) методам неразрушающего контроля и периодичность его выполнения;

-уставками срабатывания аппаратов защиты, контроля и реле времени электровозов;

-перечнем правил, инструкций, положений и другой нормативнотехнической документацией, определяющей требования к техническому обслуживанию текущему ремонту электровозов постоянного тока серии ВЛ;

-профилактическими мерами по исключению влияния статического электричества на микросхемы электронного оборудования;

-перечнем пломбируемого оборудования аппаратов, устройств, приборов электровозов постоянного тока серии ВЛ;

-перечнем необходимого инструмента и инвентаря при следовании электровоза в ремонт и из ремонта.











МАВБ.661151.004-01 РЭ2

Лист











6

Изм

Лист

№ докум.

Подп.

Дата

Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

В Ремонтном руководстве приводятся следующие информационные документы:

-технические данные электрических аппаратов электровозов постоянного тока серий ВЛ11К, прошедших модернизацию (МЛП);

-сопротивления катушек аппаратов;

-номинальный ток плавких вставок предохранителей цепей управления;

-номинальный ток автоматических выключателей управления;

-номинальные значения расхода воздуха и статического давления в коллекторной камере тяговых двигателей электровозов ВЛ11К;

-перечень пломбируемого оборудования;

Термины, применяемые в настоящем Руководстве:

Проверка (Осмотр). Комплекс операций или операция по определению состояния или положения деталей, проводников, подвижных и неподвижных соединений (включая контактные), изоляции и т. п. в сборочных единицах или состояние самих сборочных единиц электровозов путем визуального осмотра (по внешним признакам), отстукивания, по показаниям приборов, воздействием на органы управления, измерением отдельных параметров.

Дефектация. Комплекс операций или операция по выявлению дефектов (повреждений) деталей, проводников, соединений, изоляции и т. п. в частично или полностью разобранных сборочных единицах, с применением соответствующих технологических средств (измерительных инструментов и приборов, стендов, установок, приспособлений, дефектоскопов, средств технической диагностики, ЭВМ и т. д.).

Ревизия. Комплекс операций или операция по определению состояния или положения детали, проводников, подвижных и неподвижных соединений, изоляции, смазки и т. п. в сборочных единицах или их положения на электровозе с применением соответствующих технологических средств (инструментов, приспособлений, стендов, установок и т. п.). В ревизию могут входить











МАВБ.661151.004-01 РЭ2

Лист











7

Изм

Лист

№ докум.

Подп.

Дата

Инв. № подп. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

операции по частичной разборке и сборке сборочной единицы, съемке крышек, люков, кожухов, операции по устранению незначительных дефектов и повреждений, смене смазки и т. п.

Ремонт. Комплекс операций по восстановлению исправности или работоспособности электровоза (объекта ремонта) и восстановления ресурса электровоза или его составных частей. В ремонт могут входить операции по проверке, дефектации, ревизии, разборке, очистке, восстановлению, сборке, смазке, испытанию и т. д. деталей и сборочных единиц. Содержание части операции ремонта может совпадать с содержанием некоторых операций проверки, дефектации и ревизии.

Диагностирование – процесс определения технического состояния объекта диагностирования (обнаружение и поиск дефектов) с помощью приборов без его разборки.

Дефект – каждое отдельное несоответствие объекта установленным требованиям.

Исправная деталь. Деталь, состояние которой удовлетворяет требованиям соответствующей технической документации и настоящего Ремонтного руководства, и она пригодна для дальнейшей работы без какого-либо ремонта, ревизии, проверки, испытания.

Неисправная деталь. Деталь, требующая ремонта или проверки, состояние которой не отвечает требованиям соответствующей инструкции, настоящего Ремонтного руководства (для данного вида технического обслуживания или ремонта).

Негодная деталь. Деталь, имеющая дефект, исправление которого запрещено настоящим Ремонтным руководством. 1.2 Сведения модернизации по электровозам











МАВБ.661151.004-01 РЭ2

Лист











8

Изм

Лист

№ докум.

Подп.

Дата







2

ОРГАНИЗАЦИЯ

ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ,





ТЕКУЩЕГО РЕМОНТА ЭЛЕКТРОВОЗОВ



















Планово-предупредительная система ремонта и технического обслужива-





ния электровозов устанавливается

в соответствии с указанием Департамента





локомотивного хозяйства ОАО «РЖД» и предусматривает проведение сле-





дующих видов ТО и ремонта:























Техническое обслуживание - ТО-2, ТО-4, ТО-5;















Ремонт - ТР-1, ТР-2, ТР-3.





















МЛП

ТО-2

ТР-1

ТО-2

ТР -1 ТР-2

ТР-3

СР

КР















….

….



….

….….













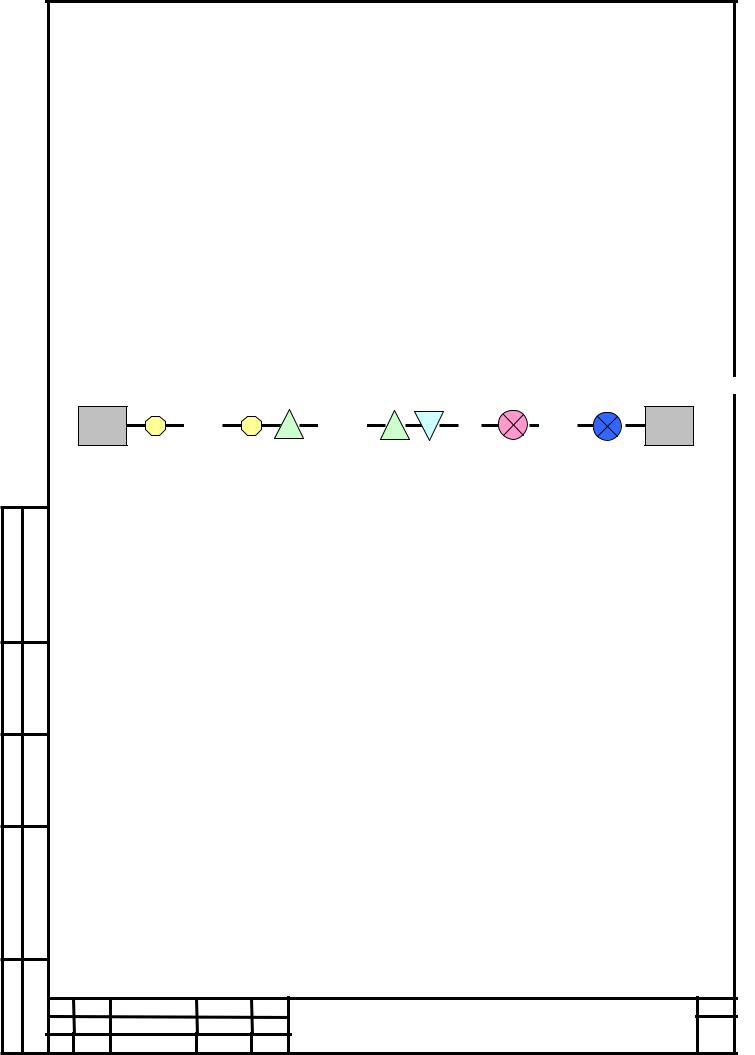

Схема планово-предупредительной системы ремонта и технического об-





служивания электровозов ВЛ11К.















и дата





ТО-2

предназначено

для

предупреждения

появления

неисправностей,

Подп.







поддержания электровозов в работоспособном

и

надлежащем

санитарно-





.



гигиеническом состояниях, обеспечения бесперебойной, безаварийной

работы

№дубл





и пожарной безопасности;



















Инв.





ТО-4 предназначено для обточки бандажей колесных пар без выкатки их



из-под электровозов с целью поддержания оптимальной величины проката и

инв.



толщины гребня в соответствии с требованиями инструкции по содержанию

Взам.





колесных пар.





















дата





ТО-5 выполняется при подготовке электровоза к эксплуатации после ре-



монта на заводах или в других депо, после передислокации - ТО-5в





и



































Подп.





ТР-1

и ТР-2 предназначены для восстановления основных эксплуатаци-



онных характеристик и работоспособности электровозов в соответствующих





подп.











































МАВБ.661151.004-01 РЭ2

Лист

Инв.

Изм

Лист

№ докум.

Подп. Дата





9
