2)Введение поправок при измерении линии местности мерной лентой.

 При измерении длинны линии D вводятся следующие поправки:

• поправка за наклон линии

• поправка за компарирование:

где D – длина измеренной линии, _ __Δl – поправка за компарирование. Если поправка положительная , то есть длина ленты больше 20 м , то поправка прибавляется, если отрицательная – отнимается. • поправка за температуру:

α – линейный коэффициент расширения стали (12*10^-6);  поправка за температуру вводится если (t_изм. – t_комп.) > 8^o .

d=D±∆D_v±∆D_k±∆D_t

3)Контроль установки колонн в вертикальное положение

Способ контроля точности установки конструктивных элементов сооружений в плане

Его обычно используют при установке ряда колонн. Параллельно линии колонн разбивают линию АА^' на расстоянии а от оси колонн, равном 80–100 см. Визирную ось теодолита ориентируют по линии АА^'.

Небольшую реечку (длина > а) предварительно прикладывают к осевым рискам верха и низа колонн и берут отсчеты b_в и b_н при двух положениях вертикального круга, выводят каждый раз среднее. О точности установки колонн в плановое положение судят по величине b_н:

Величина Δа показывает смещение оси колонны относительно разбивочной оси в нижнем сечении. О точности установки колонны ввертикальное положение судят по величине Δb:

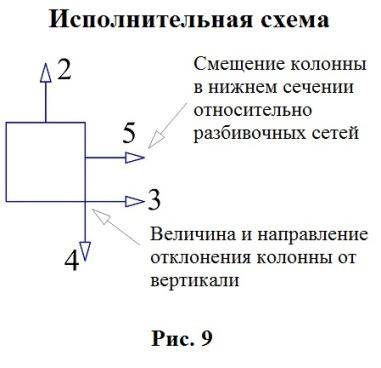

Величина Δb показывает отклонение колонны от вертикали. После выполнения геодезического контроля установки колонн составляют исполнительные схемы. На них показывают смещение колонн в нижнем сечении относительно разбивочных осей, а также величину и направление отклонения колонны от вертикали верхнего сечения относительно нижнего в миллиметрах (мм).

Допустимое отклонение осей колонн в нижнем сечении относительно разбивочных осей – 5 мм. Отклонение колонны от вертикали не более1:1000 от ее высоты.

По окончании закрепления колонн определяют методом геометрического нивелирования отметки горизонтальных рисок на колоннах. По величинам h₁и h₂ определяют отметки консолей и верхних площадок колонны.

4)Длина измеренной линии равна 345.00м, угол наклона линии равен +4°45ʹ. Определить горизонтальное проложение линии.

S=D*cosʋ=345.00*cos(4°45ʹ)=343.82м

Билет 15

1)Построение плана в горизонталях по результатам нивелирования поверхности.

План нивелирования поверхности составляют на ватмане. Первоначально в заданном масштабе строят сетку квадратов и выписывают отметки вершин квадратов с округлением до сотых долей метра. Для проведения на плане горизонталей выполняют их графическое интерполирование по выписанным отметкам по каждой стороне квадрата.

Интерполирование заключается в нахождении на сторонах квадратов точек выходов горизонталей, отметки которых кратны принятой высоте сечения h. Это выполняется или с помощью миллиметровой бумаги или с помощью кальки.

При использовании миллиметровой бумаги проводят на ней две вертикальные линии на расстоянии друг от друга, равном длине стороны квадрата. Утолщенные линии миллиметровой бумаги подписываются отметками, кратными высоте сечения рельефа. Отметка нижней линии определяется путем округления наименьшей отметки плана в сторону уменьшения до отметки, кратной принятой высоте сечения. В Интерполирование заключается в нахождении на сторонах квадратов точек выходов горизонталей, отметки которых кратны принятой высоте сечения h. Это выполняется или с помощью миллиметровой бумаги или с помощью кальки.

При использовании миллиметровой бумаги проводят на ней две вертикальные линии на расстоянии друг от друга, равном длине стороны квадрата. Утолщенные линии миллиметровой бумаги подписываются отметками, кратными высоте сечения рельефа. Отметка нижней линии определяется путем округления наименьшей отметки плана в сторону уменьшения до отметки, кратной принятой высоте сечения. В нашем примере высота сечения равна h = 0,5 м. Затем строится профиль по каждой стороне квадрата, где должна пройти одна, или более, горизонталей.
