Песколовки
Бываю трех видов – щелевые, горизонтальные, вертикальные. Применяются для предварительного выделения песка размером до 0,25 мм, и устроены так, чтобы в них не выпадал легкий осадок органического происхождения. Они устанавливаются перед отстойниками и позволяют выделить минеральные примеси и грубодисперсные частицы, содержащие нефтепродукты.
- Щелевые песколовки применяются при расходе сточных вод до 100 м3/ч, при большом расходе горизонтальные и вертикальные.
- Горизонтальные песколовки хорошо работают при переменном расходе воды и применяются чаще всего на производственных стоках. Выпадения песка происходит при скорости движения потока 0,15 – 0,3 м/с. Минимальный размер песка, который должен быть выделен , зависит от типа очистных сооружений, которые установлены после песколовки. Горизонтальная песколовка задерживает 15 – 20 % минеральных примесей из сточных вод.
- Вертикальные песколовки отстойник из сборного железобетона, по эффективности похожа на горизонтальную. Скорость движения воды 0,02 – 0,05 м/с.
Когда требуется наиболее полное разделение примесей по крупности применяют аэрирование. Воздух способствует вращению воды в песколовке и тем самым повышению эффекта осаждения. В горизонтальных аэрируемых песколовках вдоль одной из стенок на расстоянии 45-60 мм от дна устанавливают аэраторы в виде перфорируемых труб с отверстиями 3-5 мм.
Отстойники
Применяются в качестве первой ступени очистных сооружений для удаления из сточных вод основной массы взвешенных веществ и нефтепродуктов. По направлению движения воды они разделяются на вертикальные, горизонтальные, радиальные. Рисунок 10.

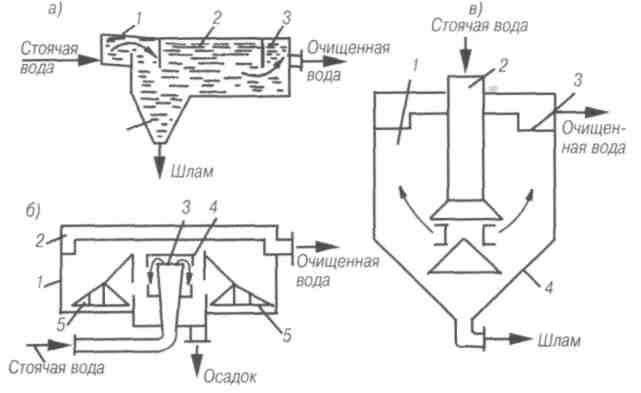

Рисунок 10. Отстойники
а –горизонтальный:1- входной лоток; 2 – отстойная камера; 3 – выходной лоток; 4 – приямок.
б – вертикальный:1 – цилиндрическая часть; 2 – центральная труба; 3 – желоб; 4 – коническая часть.
в – радикальный:1 – корпус; 2 – желоб; 3 – распределительное устройство; 4 – успокоительная камера; 5 – скребковый механизм.
- Вертикальные отстойники применяются для очистки промышленных сточных вод. Они имеют цилиндрическую или прямоугольную форму. Сточная вода вводится в центр через трубу, а затем поднимается к верхним краям стенок и сборным лоткам. Вследствие увеличения поперечного сечения потока на выходе из центральной трубы движение воды замедляется (с 30 мм/с до 0,7мм/с) и создается зона отстаивания со взвешенным слоем осадка. Благодаря такому характеру движения данные отстойники особенно пригодны для выделения хлопьевидного осадка, они снабжены простым устройством для выгрузки осадка и занимают мало места. Сбор осветленной воды происходит по периферийному треугольному или четырехугольному лотку путем перелива воды через его кромки. Уклон днища отстойника 450 к горизонту. Эффективность очистки 40 – 50 %.
При проектировании вертикальных отстойников следует принимать: а) диаметр не более 10 м; б) глубину проточной части 2,7 – 3,8 м; в) центральную трубу длиной, равной расчетной высоте отстойной зоны, с воронкой раструбом и неподвижным отражательным щитом внизу ; г) диаметр раструба и его высоту, равными 1,35 диаметра центральной трубы, а диаметр отражательного щита – 1.3 диаметра раструба воронки; д) угол наклона поверхности отражательного щита к горизонту 170; е) высоту слоя между низом отражательного щита и поверхностью осадка 0,3 м.
-Горизонтальные отстойники представляют собой прямоугольный резервуар, имеющий два или более одновременно работающих отделения. Вода движется от одного конца отстойника к другому. Равномерное распределение воды достигается с помощью поперечного лотка. Обычно горизонтальные отстойники применяются при расходах сточных вод свыше 15000 м3/сут. Эффективность отстаивания 60 %. Продолжительность отстаивания 1-3 часа. Они могут быть оборудованы механическими скребками, сдвигающими осадок к приемнику. Перед погружной стенкой у выходной части отстойника установлены вращающиеся трубы, которые собирают всплывающие примеси – нефтепродукты, масла и жиры. Отстойники такого типа делаются из сборного железобетона, собирают на месте установки и подключают к системе слива сточных вод. При проектировании горизонтальных отстойников следует учитывать характер производства (в зависимости от этого выбираются его параметры).
- Радикальные отстойники применяются на крупных и средних очистных сооружениях при расходе сточных вод свыше 20 тыс м3/сут.. Представляют собой круглый резервуар. Известны три конструктивные модели данных отстойников – с центральным впуском, с периферийным впуском и вращающимися сборно-распределительными устройствами. Наибольшее распространение получили первые. Проектируются диаметром от 18 до 54 м. Вода в нем движется от центра к периферии. Эффективность очистки 60%. Продолжительность отстаивания 1,5 часа. Расчет отстойников производится по максимальному часовому притоку сточных вод и продолжительности отстаивания.
