Уравнение для потенциала в узлах
Рис. 1. Фрагмент цепи: узел с примыкающими звеньями
Рассмотрим фрагмент цепи, состоящий из узла и примыкающих к нему звеньев (рис. 1). Согласно 1-му закону Кирхгофа сумма токов в узле равна нулю:
Ток в звене определим, исходя из закона Ома для участка цепи:
откуда
Обозначив проводимости рёбер через
получим окончательное уравнение для узла
Последнее уравнение получено, исходя из предположения, что все источники тока и ЭДС направлены в сторону рассматриваемого узла. Если какой-либо источник направлен в противоположную сторону, его ЭДС или ток необходимо взять с обратным знаком.
Записав последнее уравнение для каждого узла цепи, кроме базового, получим систему уравнений для узловых потенциалов.
Практическое применение
Если источник направлен в сторону рассматриваемого узла, то он записывается со знаком «+», в противном случае — со знаком «−».
6. Метод суперпозиции (наложения) и метод эквивалентного генератора
Метод наложения — метод расчёта электрических цепей, основанный на предположении, что ток в каждой из ветвей электрической цепи при всех включённых генераторах равен сумме токов в этой же ветви, полученных при включении каждого из генераторов по очереди и отключении остальных генераторов (только в линейных цепях).
Метод эквивалентного генератора — метод преобразования электрических цепей, в котором схемы, состоящие из нескольких ветвей с источниками ЭДС, приводятся к одной ветви с эквивалентным значением.
Применение
Метод эквивалентного генератора используется при расчёте сложных схем, в которых одна ветвь выделяется в качестве сопротивления нагрузки, и требуется исследовать и получить зависимость токов в цепи от величины сопротивления нагрузки.
В соответствии с данным методом неизменная часть схемы преобразовывается к одной ветви, содержащей ЭДС и внутреннее сопротивление эквивалентного генератора.

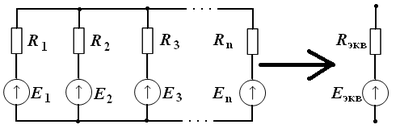

Применение метода эквивалентного генератора
ЭДС эквивалентного генератора определяется по формуле:
где: — проводимость участка цепи, равная
Для определения эквивалентного сопротивления генератора применяется расчет последовательно и параллельно соединённых сопротивлений, а также, в случае более сложных схем, применяют преобразование треугольник-звезда.
После определения параметров эквивалентного генератора можно определить ток в нагрузке при любом значении сопротивления нагрузки по формуле:
Любой сколь угодно сложный активный двухполюсник можно представить эквивалентным генератором, ЭДС которого равна напряжению холостого хода на зажимах двухполюсника, а внутреннее сопротивление равно входному сопротивлению пассивного двухполюсника со стороны тех же зажимов. При определении входного сопротивления все источники должны быть заменены своими внутренними сопротивлениями – источники ЭДС закорачиваются, а источники тока размыкаются.
7.Переменный синусоидальный ток, основные понятия, определения и способы представления синусоидальных ЭДС, напряжений и токов
Переменный ток это более широкое понятие, а синусоидальный это частный случай переменного тока. Вот из вики: Переменный ток — это ток, направление и величина которого меняется во времени. Среди переменных токов основным является ток, величина которого изменяется по синусоидальному закону.
Переме́нный ток — электрический ток, который с течением времени изменяется по величине и направлению или, в частном случае, изменяется по величине, сохраняя своё направление в электрической цепинеизменным.
