Принцип действия
На обмотку статора подаётся переменное напряжение, под действием которого по этим обмоткам протекает ток и создаёт вращающееся магнитное поле. Магнитное поле воздействует на обмотку ротора и по закону электромагнитной индукции наводит в ней ЭДС. В обмотке ротора под действием наводимой ЭДС возникает ток. Ток в обмотке ротора создаёт собственное магнитное поле, которое вступает во взаимодействие с вращающимся магнитным полем статора. В результате на каждый зубец магнитопровода ротора действует сила, которая, складываясь по окружности, создаёт вращающий электромагнитный момент, заставляющий ротор вращаться.
Устройство трехфазного асинхронного двигателя
Устройство статора. Асинхронный двигатель, как и всякая электрическая машина, состоит из статора и ротора (рис. 3.1, а). Статор имеет цилиндрическую форму. Он состоит из корпуса /, сердечника 2 и обмотки 3. Корпус литой, в большинстве случаев стальной или чугунный. Сердечник статора собирается из тонких листов электротехнической стали (рис. 3.1,б).

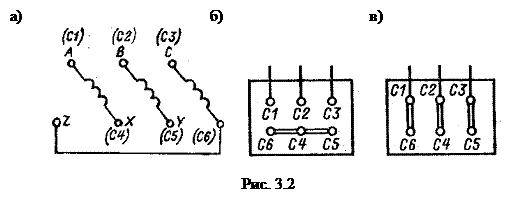

Листы для машин малой мощности ничем не покрываются, так как образующийся на листах оксидный слой является достаточной изоляцией. Собранные листы стали образуют пакет статора, который запрессовывается в корпус статора. На внутренней поверхности сердечника вырубаются пазы, в которые укладывается обмотка статора. Обмотки статора могут соединяться звездой или треугольником. Для осуществления таких соединений на корпусе двигателя имеется коробка, в которую выведены начала фаз С1, С2, СЗ и концы фаз С4, С5, С6. На рис. 3.2, а—в показаны схемы расположения этих выводов и способы соединения их между собой при соединении фаз звездой и треугольником. Схема соединений обмоток статора зависит от расчетного напряжения двигателя и номинального напряжения сети. Например, в паспорте двигателя указано 380/220. Первое число соответствует схеме соединения обмоток в звезду при линейном напряжении в сети 380 В, а второе — схеме соединения в треугольник при линейном напряжении сети 220 В. В обоих случаях напряжение на фазе обмотки будет 220 В.
Корпус статора с торцов закрыт подшипниковыми щитами, в которые запрессованы подшипники вала ротора.
Устройство ротора. Ротор асинхронного двигателя состоит из стального вала 4 (рис. 3.1, а), на который напрессован сердечник 5, выполненный, как и сердечник статора, из отдельных листов электротехнической стали с выштампованными в них закрытыми или полузакрытыми пазами. Обмотка ротора бывает двух типов: короткозамкнутая и фазная – соответственно роторы называются короткозамкнутыми и фазными. Большее распространение имеют двигатели с короткозамкнутым ротором, так как они дешевле и проще в изготовлении и в эксплуатации. Токопроводящая часть такого ротора, названного М. О. Доливо-Добровольским ротором с беличьей клеткой, состоит из медных или алюминиевых стержней, замкнутых накоротко с торцов (рис. 3.3). Как правило, беличья клетка формируется путем заливки пазов ротора расплавленным алюминием.
Фазный ротор (рис.3.4) имеет три обмотки, соединенные в звезду. Выводы обмоток подсоединены к кольцам 2, закрепленным на валу 3. К кольцам при пуске прижимаются неподвижные щетки 4, которые подсоединяются к реостату 5.
Принцип получения вращающегося магнитного поля. В основе работы асинхронных двигателей лежит вращающееся магнитное поле, создаваемое МДС обмоток статора.
Принцип получения вращающегося магнитного поля с помощью неподвижной системы проводников заключается в том, что если по системе неподвижных проводников, распределенных в пространстве по окружности, протекают токи, сдвинутые по фазе, то в пространстве создается вращающееся поле. Если система проводников симметрична, а угол сдвига фаз между токами соседних проводников одинаков, то амплитуда индукции вращающегося магнитного поля и скорость постоянны. Если окружность с проводниками развернуть на плоскость, то с помощью подобной системы можно получить «бегущее» поле.
