Специальные типы трансформаторов
Наиболее часто в электротехнических установках используются следующие специальные типы трансформаторов: автотрансформаторы, многообмоточные и трехфазные трансформаторы. Автотрансформатором называется такой трансформатор, у которого имеется только одна обмотка, часть которой принадлежит одновременно вторичной и первичной цепям. Схема однофазного трансформатора изображена на рис. 10.9.
Режим холостого хода автотрансформатора, когда I2 = 0, ничем не отличается от режима холостого хода обычного трансформатора. Подводимое к трансформатору напряжение U1 = UAB равномерно распределяется между витками первичной обмотки. Рис. 10.9 Вторичное напряжение
где коэффициент трансформации.
Автотрансформаторы выгодно использовать в тех случаях, когда коэффициент трансформации близок к единице. Многообмоточные (одна первичная и несколько вторичных) трансформаторы используются в радиотехнических схемах для получения нескольких напряжений. В режиме холостого хода работа таких трансформаторов не отличается от двухобмоточных. В трехфазной сети переменного тока преобразование напряжений осуществляется с помощью трехфазного трансформатора с общим для трех фаз сердечником. В трехфазном трансформаторе с общим магнитопроводом магнитный поток любой из фаз может замыкаться через стержни, на которых расположены обмотки двух других фаз. Затраты стали на трехфазный трансформатор значительно меньше, чем на три однофазных трансформатора.
Трехфазные трансформаторы
Трансформирование в трехфазной цепи может быть осуществлено либо группой, состоящей из трех однофазных трансформаторов, либо одним трехфазным трансформатором. В обоих случаях обмотки фаз высшего и низшего напряжений могут соединяться звездой или треугольником. Соединение звездой обозначается знаком Y, а треугольником — .
Если обе обмотки соединены звездой, то такое соединение обозначается Y/Y. В числителе указывается способ соединения обмоток фаз высшего напряжения, а в знаменателе — низшего напряжения. Начала фаз высшего напряжения обозначаются буквами A, В и С, а концы — буквами X,У, Z. Начала фаз низшего напряжения — буквами а, b и с, а их концы — буквами х, у, z. На рис. 2.17 показана схема трех однофазных трансформаторов при соединении , т.е. фазы высшего напряжения соединены звездой, а фазы низшего напряжения — треугольником.
Устройство и особенности трехфазных трансформаторов. Обмотки трехфазного трансформатора расположены на стержнях так же, как и в однофазном трансформаторе, т.е. обмотки низшего напряжения НН размещаются ближе к стержню, а обмотки высшего напряжения ВН—на обмотках низшего напряжения.
На рис. 2.18 показано соединение обмоток трехфазного трансформаторапосхеме (для наглядности обмотки расположены одна над другой).
Для правильного соединения обмоток необходимо разметить начала и концы фаз высшего напряжения (A, В, С и X, У, Z) и низшего напряжения (а, b, с и х, у, z) и придерживаться этой маркировки. Ошибка в маркировке одной из фаз или ошибка в соединении фаз может привести к тому, что ЭДС, наведенные в одноименных фазах, будут не совпадать по фазе, а будут сдвинуты относительно друг друга на 180°.

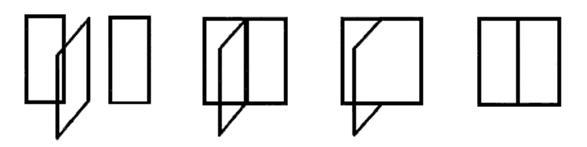

В трехфазных трансформаторах, кроме гальванической связи фаз, есть и магнитная, так как магнитопроводы отдельных фаз объединены в общую магнитную систему (рис. 2.18). Такое объединение возможно благодаря тому, что магнитные потоки в отдельных фазах сдвинуты по фазе относительно друг друга на угол 120°. Если объединить стержни трех фаз (рис. 2.19, а) в один общий стержень (рис. 2.19,б), то сумма трех потоков в нем в любой момент времени равна нулю и, следовательно, стержень не нужен (рис. 2.19, в). Таким образом, магнитная система трехфазного трансформатора из шестистержневой модифицируется в трехстержневую (рис. 2.19, г и 2.18).
Трехфазный трансформатор экономичнее, чем группа из трех однофазных.
Рис. 2.19
