Выпрямление электрического тока
Выпрямители обычно используются там, где нужно преобразовать переменный ток в постоянный ток. Применение выпрямителей для преобразования переменного тока в постоянный вызвало понятие среднего значения тока по модулю (т. е. без учета знака ординаты) за период. При двухполупериодном выпрямлении среднее значение по модулю определяется как среднеарифметическое значение всех ординат обеих полуволн за целый период без учета их знаков (т. е. полагая все ординаты за период положительными, что и имеет место при двухполупериодном идеальном выпрямлении).
Приемниками электроэнергии с нелинейными характеристиками являются в первую очередь всевозможные преобразовательные установки переменного тока в постоянный, использующие различные вентили.
Сюда относятся выпрямительные установки для:
железнодорожной тяги
городского электротранспорта
электролиза (производство алюминия, хлора, едкого натра и др.)
питания приводов прокатных станов
возбуждения генераторов электростанций
В качестве вентилей до последнего времени использовались в основном ртутные выпрямители (неуправляемые и управляемые). В настоящее время широкое применение находят преимущественно кремниевые полупроводниковые выпрямители. Внедряются тиристорные выпрямители.
Обычно выпрямительные установки выполняются большой мощности и присоединяются через специальные трансформаторы к питающей сети на напряжении 6 — 10 кВ. Выпрямительные установки небольшой мощности выполняются по трехфазной схеме с нулевым выводом.
57. Неуправляемые и управляемые выпрямители.
Неуправляемые выпрямители

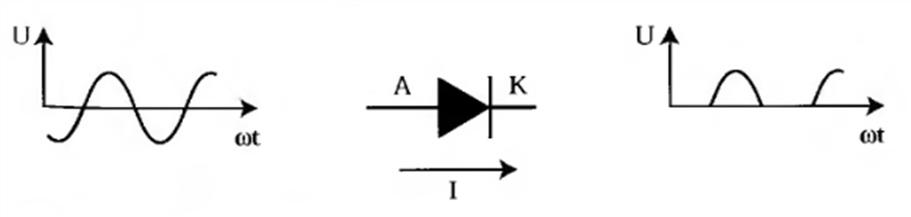

Рис. 4. Режим работы диода.
Диоды позволяют току протекать только в одном направлении: от анода (А) к катоду (К). Как и в случае некоторых других полупроводниковых приборов, величину тока диода регулировать невозможно. Напряжение переменного тока преобразуется диодом в пульсирующее напряжение постоянного тока. Если неуправляемый трехфазный выпрямитель питается трехфазным напряжением переменного тока, то и в этом случае напряжение постоянного тока будет пульсировать.

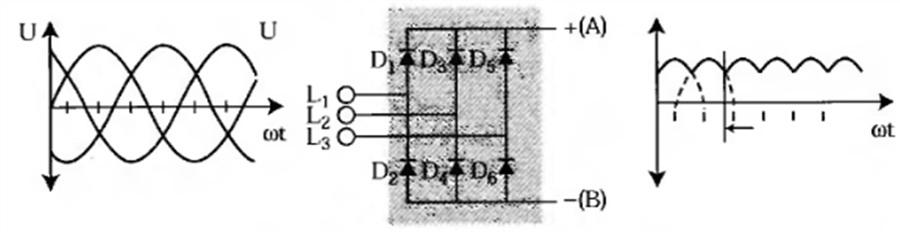

Рис. 5. Неуправляемый выпрямитель
На рис. 5 показан неуправляемый трехфазный выпрямитель, содержащий две группы диодов. Одна группа состоит из диодов D1, D3 и D5. Другая группа состоит из диодов D2, D4 и D6. Каждый диод проводит ток в течение трети времени периода (120°). В обеих группах диоды проводят ток в определенной последовательности. Периоды, в течение которых обе группы работают, смещены между собой на 1 /6 времени периода Т (60°).
Диоды D1,3,5 открыты (проводят), когда к ним приложено положительное напряжение. Если напряжение фазы L достигает положи-тельного пикового значения, то диод D, открыт и клемма А получает напряжение фазы L1 На два других диода будут действовать обратные напряжения величиной UL1-2 и UL1-3
То же происходит и в группе диодов D2,4,6. В этом случае клемма В получает отрицательное фазное напряжение. Если в данный момент фаза L3 достигает предельного отрицательного значения, диод D6 открыт (проводит). На оба других диода действуют обратные напряжения величиной UL3-1 и UL3-2
Выходное напряжение неуправляемого выпрямителя равно разности напряжений этих двух диодных групп. Среднее значение пульсирующего напряжения постоянного тока равно 1,35 х напряжение сети.

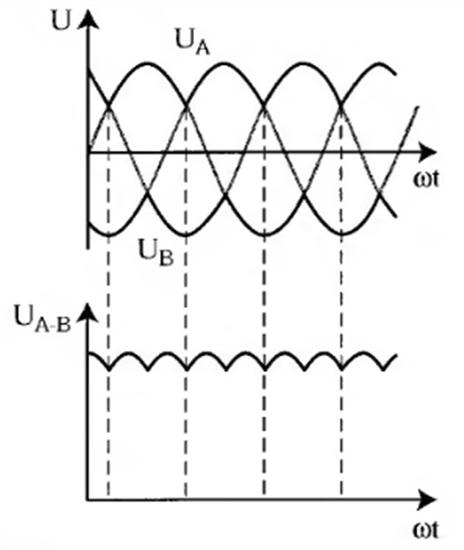

Рис. 6. Выходное напряжение неуправляемого трехфазного выпрямителя
Управляемые выпрямители
В управляемых выпрямителях диоды заменены тиристорами. Подобно диоду тиристор пропускает ток только в одном направлении - от анода (А) к катоду (К). Однако в противоположность диоду тиристор имеет третий электрод, называемый «затвором» (G). Чтобы тиристор открылся, на затвор должен быть подан сигнал. Если через тиристор течет ток, тиристор будет пропускать его до тех пор, пока ток не станет равным нулю.
Ток не может быть прерван подачей сигнала на затвор. Тиристоры используются как в выпрямителях, так и в инверторах.
На затвор тиристора подается управляющий сигнал а, который характеризуется задержкой, выражаемой в градусах. Эти градусы оказывают запаздывание между моментом перехода напряжения через нуль и временем, когда тиристор открыт.

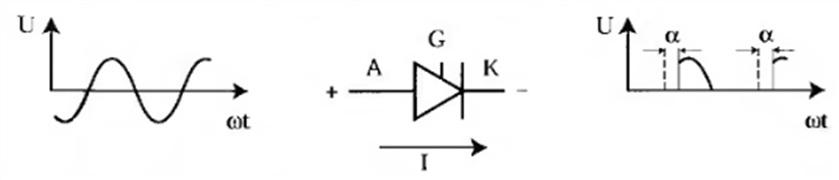

Рис. 7. Режим работы тиристора
Если угол а находится в пределах от 0° до 90°, то тиристорная схема используется в качестве выпрямителя, а если в пределах от 90° до 300° - то в качестве инвертора.
Рис. 8. Управляемый трехфазный выпрямитель
Управляемый выпрямитель в своей основе не отличается от неуправляемого за исключением того, что тиристор управляется сигналом а и начинает проводить с момента, когда начинает проводить обычный диод, до момента, который находится на 30° позже точки перехода напряжения через нуль.
Регулирование значения а позволяет изменять величину выпрямленного напряжения. Управляемый выпрямитель формирует постоянное напряжение, среднее значение которого равно 1,35 х напряжение сети x cos α

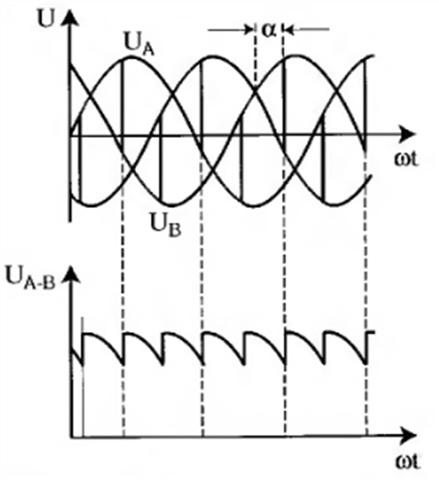

Рис. 9. Выходное напряжение управляемого трехфазного выпрямителя
По сравнению с неуправляемым выпрямителем управляемый имеет более значительные потери и вносит более высокие помехи в сеть питания, поскольку при более коротком времени пропускания тиристоров выпрямитель отбирает от сети больший реактивный ток.
Преимуществом управляемых выпрямителей является их способность возвращать энергию в питающую сеть.
58. Инверторы и преобразователи напряжения.
Инве́ртор — устройство для преобразования постоянного в переменный ток[1] с изменением величины частоты и/или напряжения. Обычно представляет собой генератор периодического напряжения, по форме приближённого ксинусоиде, или дискретного сигнала.
