Принцип действия

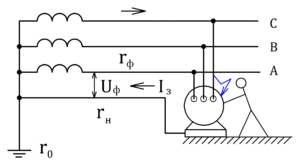

Принцип действия зануления
Принцип работы зануления: если напряжение (фазовый провод) попадает на соединённый с нулем металлический корпус прибора, происходит короткое замыкание. Сила тока в цепи при этом увеличивается до очень больших величин, что вызывает быстрое срабатывание аппаратов защиты (автоматические выключатели, плавкие предохранители), которые отключают линию, питающую неисправный прибор. В любом случае, ПУЭ регламентируют время автоматического отключения поврежденной линии. Для номинального фазного напряжения сети 380/220 В оно не должно превышать 0,4 с.
Зануление осуществляется специально предназначенными для этого проводниками. При однофазной проводке — это, например, третья жила провода или кабеля.
Для того, чтобы отключение аппарата защиты произошло в предусмотренное правилами время, сопротивление петли «фаза-ноль» должно быть небольшим, что, в свою очередь, накладывает на все соединения и монтаж сети жесткие требования качества, иначе зануление может оказаться неэффективным.
Помимо быстрого отключения неисправной линии от электроснабжения, благодаря тому, что нейтраль заземлена, зануление обеспечивает низкое напряжение прикосновения на корпусе электроприбора. Это исключает вероятность поражения током человека. Поскольку нейтраль заземлена, зануление можно рассматривать как специфическую разновидность заземления.
Различают зануление систем TN-C, TN-C-S и TN-S.
Устройство защитного отключения (сокр. УЗО; более точное название: устройство защитного отключения, управляемое дифференциальным (остаточным) током, сокр. УЗО−Д) или выключатель дифференциального тока (ВДТ) или защитно-отключающее Устройство (ЗОУ) — механический коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определённых условиях эксплуатации должны вызвать размыкание контактов. Может состоять из различных отдельных элементов, предназначенных для обнаружения, измерения (сравнения с заданной величиной) дифференциального тока и замыкания и размыкания электрической цепи (разъединителя)[1].
Основная задача УЗО — защита человека от поражения электрическим током и от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения[2].
Широкое применение также получили комбинированные устройства, совмещающие в себе УЗО и устройство защиты от сверхтока, такие устройства называются УЗО−Д со встроенной защитой от сверхтоков, автоматический выключатель дифференциального тока (АВДТ), либо просто диффавтомат. Часто диффавтоматы снабжаются специальной индикацией, позволяющей определить, по какой причине произошло срабатывание (от сверхтока или от дифференциального тока).
Цели и принцип работы
Принцип работы УЗО основан на измерении баланса токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Если баланс токов нарушен, то УЗО немедленно размыкает все входящие в него контактные группы, отключая таким образом неисправную нагрузку.
УЗО измеряет алгебраическую сумму токов, протекающих по контролируемым проводникам (двум для однофазного УЗО, четырём для трехфазного и т. д.): в нормальном состоянии ток, «втекающий» по одним проводникам, должен быть равен току, «вытекащему» по другим (Правила Кирхгофа). В нормальном состоянии сумма проходящих через УЗО токов равна нулю, если же сумма превышает допустимое значение, то это означает, что часть тока проходит помимо УЗО, то есть контролируемая электрическая цепь неисправна — в ней имеет место утечка.
В США, в соответствии с National Electrical Code, устройства защитного отключения (ground fault circuit interrupter — GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мА (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс. Для устройств GFCI, защищающих оборудование (то есть не для защиты людей), отключающий дифференциальный ток может составлять до 30 мА. В Европеиспользуются УЗО с отключающим дифференциальным током 10-500 мА.
С точки зрения электробезопасности УЗО принципиально отличаются от устройств защиты от сверхтока (предохранителей) тем, что УЗО предназначены именно для защиты от поражения электрическим током, поскольку они срабатывают при утечках тока значительно меньших, чем предохранители (обычно от 2 ампер и более для бытовых предохранителей, что во много раз превышает смертельное для человека значение). УЗО должны срабатывать за время не более 25-40 мс, то есть до того, как электрический ток, проходящий через организм человека, вызовет фибрилляцию сердца — наиболее частую причину смерти при поражениях электрическим током.
Эти значения были установлены путем тестов, при которых добровольцы и животные подвергались воздействию электрического тока с известным напряжением и силой тока[3].
Обнаружение токов утечки при помощи УЗО является дополнительным защитным мероприятием, а не заменой защиты от сверхтоков при помощи предохранителей, так как УЗО никак не реагирует на неисправности, если они не сопровождаются утечкой тока (например, короткое замыкание между фазным и нулевым проводниками).
УЗО с отключающим дифференциальным током порядка 300 мА и более иногда применяются для защиты больших участков электрических сетей (например, в компьютерных центрах), где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.
68. Организационные мероприятия по обеспечению электробезопасности
3.1 К работе в электроустановках должны допускаться лица, прошедшие инструктаж и обучение безопасным методам труда, проверку знаний правил безопасности и инструкций в соответствии с занимаемой должностью применительно к выполняемой работе с присвоением соответствующей квалификационной группы по технике безопасности и не имеющие медицинских противопоказаний, установленных Министерством здравоохранения СССР.
3.2 Для обеспечения безопасности работ в действующих электроустановках должны выполняться следующие организационные мероприятия:
назначение лиц, ответственных за организацию и безопасность производства работ;
оформление наряда или распоряжения на производство работ;
осуществление допуска к проведению работ;
организация надзора за проведением работ;
оформление окончания работы, перерывов в работе, переводов на другие рабочие места;
установление рациональных режимов труда и отдыха.
(в ред. Изменения N 1)
3.3 Конкретные перечни работ, которые должны выполняться по наряду или распоряжению, следует устанавливать в отраслевой нормативной документации.
3.4 Для обеспечения безопасности работ в электроустановках следует выполнять:
отключение установки (части установки) от источника питания;
проверка отсутствия напряжения;
механическое запирание приводов коммутационных аппаратов, снятие предохранителей, отсоединение концов питающих линий и другие меры, исключающие возможность ошибочной подачи напряжения к месту работы;
заземление отключенных токоведущих частей (наложение переносных заземлителей, включение заземляющих ножей);
ограждение рабочего места или остающихся под напряжением токоведущих частей, к которым в процессе работы можно прикоснуться или приблизиться на недопустимое расстояние.
(в ред. Изменения N 1)
3.4.1 При проведении работ со снятием напряжения в действующих электроустановках или вблизи них:
отключение установки (части установки) от источника питания электроэнергией;
механическое запирание приводов отключенных коммутационных аппаратов, снятие предохранителей, отсоединение концов питающих линий и другие мероприятия, обеспечивающие невозможность ошибочной подачи напряжения к месту работы;
установка знаков безопасности и ограждение остающихся под напряжением токоведущих частей, к которым в процессе работы можно прикоснуться или приблизиться на недопустимое расстояние;
наложение заземлений (включение заземляющих ножей или наложение переносных заземлений);
ограждение рабочего места и установка предписывающих знаков безопасности.
3.4.2 При проведении работ на токоведущих частях, находящихся под напряжением:
выполнение работ по наряду не менее чем двумя лицами, с применением электрозащитных средств, с обеспечением безопасного расположения работающих и используемых механизмов и приспособлений.
(в ред. Изменения N 1)
69. Первая медицинская помощь при поражении электрическим током
