Векторные диаграммы и комплексное представление[править | править исходный текст]
Векторные диаграммы можно считать вариантом (и иллюстрацией) представления колебаний в виде комплексных чисел. При таком сопоставлении ось Ox соответствует оси действительных чисел, а ось Oy — оси чисто мнимых чисел (положительный единичный вектор вдоль которой есть мнимая единица).
Тогда вектор длиной A, вращающийся в комплексной плоскости с постоянной угловой скоростью ω с начальным углом φ0 запишется как комплексное число
а его действительная часть
-есть гармоническое колебание с циклической частотой ω и начальной фазой φ0.
Хотя, как видно уже из вышесказанного, векторные диаграммы и комплексное представление колебаний теснейшим образом связаны и по сути представляют собой варианты или разные стороны одного и того же метода, они, тем не менее, обладают своими особенностями и могут применяться и по отдельности.
Метод векторных диаграмм может излагаться отдельно в курсах электротехники или элементарной физики, если по тем или иным причинам (обычно связанным с умеренным уровнем математической подготовки учащихся и недостатком времени) надо избежать использования комплексных чисел (в явном виде) вообще.
Метод комплексного представления (который при необходимости или желании может включать и графическое представление, что, правда, совершенно не обязательно и иногда излишне) вообще говоря более мощен, так как естественно включает в себя, например, составление и решение систем уравнений любой сложности, в то время как метод векторных диаграмм в чистом виде всё же ограничен задачами, подразумевающим суммирование, которое можно изобразить на одном чертеже.
Однако метод векторных диаграмм (в чистом виде или в качестве графической составляющей метода комплексного представления) — более нагляден, а значит в некоторых случаях потенциально более надежен (позволяет до некоторой степени избежать грубых случайных ошибок, которые могут встречаться при абстрактных алгебраических вычислениях) и позволяет в некоторых случаях достичь в каком-то смысле более глубокого понимания задачи.
23. Мощность трехфазной электрической цепи и способы ее измерения
Активная и реактивная мощности трехфазной цепи, как для любой сложной цепи, равны суммам соответствующих мощностей отдельных фаз:
где IA, UA, IB, UB, IC, UC – фазные значения токов и напряжений.
В симметричном режиме мощности отдельных фаз равны, а мощность всей цепи может быть получена путем умножения фазных мощностей на число фаз:
В полученных выражениях заменим фазные величины на линейные. Для схемы звезды верны соотношения Uф/Uл/√3, Iф=Iл, тогда получим:
Для схемы треугольника верны соотношения: Uф=Uл ; Iф=Iл / √3 , тогда получим:
Следовательно, независимо от схемы соединения (звезда или треугольник) для сим¬метричной трехфазной цепи формулы для мощностей имеют одинаковый вид:
В приведенных формулах для мощностей трехфазной цепи подразумеваются линейные значения величин U и I, но индексы при их обозначениях не ставятся.
Активная мощность в электрической цепи измеряется прибором, называемым ваттметром, показания которого определяется по формуле:
где Uw, Iw - векторы напряжения и тока, подведенные к обмоткам прибора.
Для измерения активной мощности всей трехфазной цепи в зависимости от схемы соединения фаз нагрузки и ее характера применяются различные схемы включения измерительных приборов.
Для измерения активной мощности симметричной трехфазной цепи при-меняется схема с одним ваттметром, который включается в одну из фаз и измеряет активную мощность только этой фазы (рис. 40.1). Активная мощность всей цепи получается путем умножения показания ваттметра на число фаз: P=3W=3UфIфcos(φ). Схема с одним ваттметром может быть использована только для ориентированной оценки мощности и неприменима для точных и коммерческих измерений.
Для измерения активной мощности в четырехпроводных трехфазных цепях (при на¬личии нулевого провода) применяется схема с тремя приборами (рис. 40.2), в которой произво¬дится измерение активной мощности каждой фазы в отдельности, а мощность всей цепи оп¬ределяется как сумма показаний трех ваттметров:

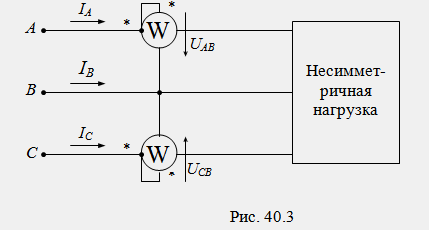

Для измерения активной мощности в трехпроводных трехфазных цепях (при отсутствии нулевого провода) применяется схема с двумя приборами (рис. 40.3).

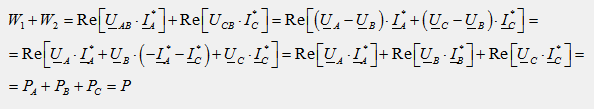

При отсутствии нулевого провода линейные (фазные) ток связаны между собой урав¬нением 1-го закона Кирхгофа: IA+IB+IC=0. Сумма показаний двух ваттметров равна:
Таким образом, сумма показаний двух ваттметров равна активной трехфазной мощности, при этом показание каждого прибора в отдельности зависит не только величины нагрузки но и от ее характера.

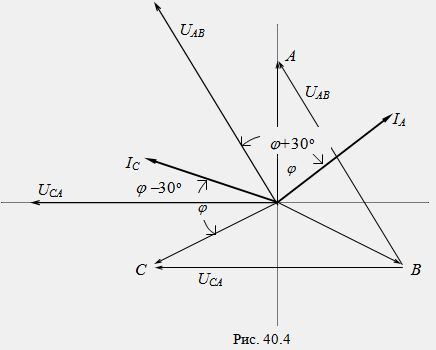

На рис. 40.4 показана векторная диаграмма токов и напряжений для симметричной нагрузки. Из диаграммы следует, что показания отдельных ваттметров могут быть определены по формулам:
Анализ полученных выражений позволяет сделать следующие выводы. При активной нагрузке (φ = 0), показания ваттметров равны (W1 = W2).
При активно-индуктивной нагрузке(0 ≤ φ ≤ 90°) показание первого ватт-метра меньше, чем второго (W1 < W2), а при φ>60° показание первого ваттметра становится отрицательным (W1<0).
При активно-емкостной нагрузке(0 ≥ φ≥ -90°) показание второго ватт-метра меньше, чем первого (W1 больше W2), а при φ(меньше)-60 ° показание второго ватт-метра становится отрицательным.
24. Заземления и зануления в трехфазных сетях
Заземлению подлежат все электроустановки согласно ПУЭ, заземляют все металлические корпуса всех электроустановок, согласно пуэ даже холодильник и комп должны быть заземлены так как при КЗ есть риск попадания под ток, а установки с изолированной нетралью это даже обычное подключение эл двигателя в кабеле 4 жилы з на обмотки и самая тонкая на зануление, заземления и зануления не может быть выполнено если установка неподключаема к сети
Зануление - электрическое соединение с нулевым защитным проводником металлических не токопроводящих частей электроустановки. Нулевой защитный проводник -проводник, соединяющий зануляемые части с глухозаземленной нейтралью источника тока. Область применения зануления - -трехфазные сети с заземленной нейтралью. О каком занулении может идти речь в сети с изолированной нейтралью, трехпроводной. Только заземление.
Зануле́ние — это преднамеренное электрическое соединение открытых проводящих частей электроустановок, не находящихся в нормальном состоянии под напряжением, с глухозаземлённой нейтральной точкой генератора или трансформатора, в сетях трёхфазного тока; с глухозаземлённым выводом источникаоднофазного тока; с заземлённой точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.
Защитное зануление является основной мерой защиты при косвенном прикосновении в электроустановках до 1 кВ с глухозаземлённой нейтралью.
