Принцип действия[править | править исходный текст]

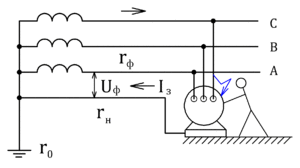

Принцип действия зануления
Принцип работы зануления: если напряжение (фазовый провод) попадает на соединённый с нулем металлический корпус прибора, происходит короткое замыкание. Сила тока в цепи при этом увеличивается до очень больших величин, что вызывает быстрое срабатывание аппаратов защиты (автоматические выключатели, плавкие предохранители), которые отключают линию, питающую неисправный прибор. В любом случае, ПУЭ регламентируют время автоматического отключения поврежденной линии. Для номинального фазного напряжения сети 380/220 В оно не должно превышать 0,4 с.
Зануление осуществляется специально предназначенными для этого проводниками. При однофазной проводке — это, например, третья жила провода или кабеля.
Для того, чтобы отключение аппарата защиты произошло в предусмотренное правилами время, сопротивление петли «фаза-ноль» должно быть небольшим, что, в свою очередь, накладывает на все соединения и монтаж сети жесткие требования качества, иначе зануление может оказаться неэффективным.
Помимо быстрого отключения неисправной линии от электроснабжения, благодаря тому, что нейтраль заземлена, зануление обеспечивает низкое напряжение прикосновения на корпусе электроприбора. Это исключает вероятность поражения током человека. Поскольку нейтраль заземлена, зануление можно рассматривать как специфическую разновидность заземления.
Различают зануление систем TN-C, TN-C-S и TN-S.
26. Закон полного тока
Закон полного тока
Датский физик X.Эрстед в начале 19 века определил главный в теории электромагнетизма экспериментальный факт, он заключается в следующим, протекание по проводникам электрического тока приводит к появлению в окружающем пространстве магнитного поля.
Этот факт предоставил возможность французскому выдающемуся ученому Лмперу выразить формулировкой закон, который на сегодняшний день имеет название закона полного тока.

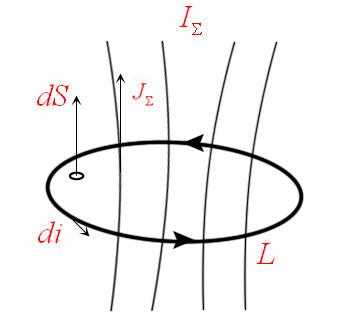

Проанализируем рисунок ниже, воображаемый контур L в пространстве, ограничивающий поверхность S.
На этом контуре установим направление обхода так, чтобы движение с конца вектора вдоль контура элементарной площадки dS прослеживалось в направлении против часовой стрелки.
Далее представим то, что поверхность S пронизывается отдельной системой токов, которая может нести как дискретный характер (к примеру, систему отдельных проводников), так и быть непрерывно распределенной (электронный поток может послужить этому примером). Не обуславливая тем временем физической природы данных токов, будем подразумевать для конкретности, что они распределены непрерывно в пространстве с кое-какой плотностью
То теперь полный ток, пронизывающий контур, найдется в виде
Закон полного тока говорит о том, что циркуляция по контуру L вектора напряженности магнитного поля, инициированного протеканием тока равна полному току, то есть.
Закон полного тока формулирует соотношение выше в интегральной форме.

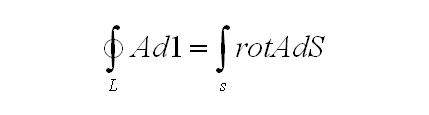

В том, чтобы связать плотность полного тока в данной гонке с напряженностью магнитного поля, то есть найти дифференциальную форму данного закона, надлежит употребить знаменитой теоремой Стикса из векторного анализа, которая говорит нам о том, что для каждого векторного поля А верно равенство

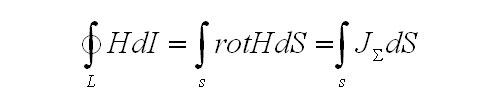

Использовав крайнюю формулу и перестроив с её помощью
будем располагать
откуда получим из-за произвольности выбранного контура
Формула выше несёт в себе закон полного тока в дифференциальной форме. Заметим, что при помощи закона полного тока в интегральной форме удается разрешить ряд задач, связанных по нахождению магнитного поля заданных токов.
25. Применение электромагнитных устройств постоянного и переменного тока в технике
Сравним электромагниты переменного тока с электромагнитами постоянного тока. Такое сравнение даст возможность определить целесообразные области применения каждой из этих разновидностей электромагнитов.
Сила тяги электромагнитов
При заданной площади сечения полюсов, образующих рабочий воздушный зазор, средняя величина силы в электромагните переменного тока будет вдвое меньше силы в электромагните постоянного тока. Это относится в равной степени как к однофазной, так и к многофазным системам. Иными словами, использование стали в электромагните переменного тока по крайней мере в 2 раза хуже, чем в электромагните постоянного тока.
Масса электромагнитов
При заданных силе тяги и ходе якоря электромагнит переменного тока получается значительно большей массы, чем электромагнит постоянного тока, так как необходимо взять по крайней мере вдвое больше стали и существенно увеличить объем меди из-за того, что требуется иметь определенную величину мощности.
Необходимый минимум реактивной мощности. Потребляемая электромагнитом переменного тока в момент его включения реактивная мощность однозначно связана с величиной механической работы, которую требуется получить от этого электромагнита, и не может быть снижена путем увеличения его размеров. В электромагнитах постоянного тока такой связи нет, и если не касаться вопроса скорости действия, то потребляемая мощность может быть уменьшена соответствующим увеличением размеров.
Быстродействие электромагнитов
Электромагниты переменного тока принципиально более быстродействующие, чем электромагниты постоянного тока обычной конструкции. Это объясняется тем, что электромагнитная постоянная времени у них обычно соизмерима с величиной одного периода переменного тока, а э. д. с. самоиндукции, возникающая при движении якоря, значительно ниже приложенного напряжения.
В электромагнитах постоянного тока время срабатывания может быть уменьшено путем специальных мер, сводящихся к снижению отношения напряжения самоиндукции к приложенному напряжению, уменьшению вихревых токов и т. д. Все это в конечном счете приводит к увеличению потребления электроэнергии, однако, как правило, при одинаковой производимой работе и равных временах срабатывания электромагнит постоянного тока обычно имеет меньшее потребление энергии, чем электромагнит переменного тока.
Влияние вихревых токов
Из-за необходимости предотвратить возникновение чрезмерных потерь от вихревых токов магнитопроводы электромагнитов переменного тока приходится выполнять шихтованными или разрезными, в то время как на постоянном токе это требуется только для быстродействующих электромагнитов.
Такое исполнение магнитопровода приводит к ухудшению заполнения объема сталью, а также предопределяет призматическую форму частей магнитопровода. Последнее вызывает увеличение длины среднего витка обмотки и приводит к некоторым конструктивным и технологическим недостаткам.
Потери на вихревые токи, а также на перемагничивание приводит к увеличению нагрева электромагнита. В электромагнитах постоянного тока все перечисленные выше ограничения отпадают.
Области применения электромагнитов постоянного и переменного тока
В обычных стационарных промышленных установках, питающихся от сети переменного тока (частотой 50 Гц) достаточной мощности, многие из приведенных выше отрицательных моментов не являются препятствием для применения электромагнитов переменного тока.
Большее потребление реактивной мощности в начале хода существенно не отразится на других потребителях. Если в конце хода якоря электромагнита воздушные зазоры незначительны, потребляемая реактивная мощность при притянутом якоре будет невелика.
27. Основные характеристики ферромагнитных материалов
Ферромагнетики — вещества (как правило, в твёрдом кристаллическом или аморфном состоянии), в которых ниже определённой критической температуры (точки Кюри) устанавливается дальний ферромагнитный порядок магнитных моментов атомов или ионов (в неметаллических кристаллах) или моментов коллективизированных электронов (в металлических кристаллах). Иными словами, ферромагнетик — такое вещество, которое, при температуре ниже точки Кюри, способно обладать намагниченностью в отсутствие внешнего магнитного поля.
