2. Эффект Холла.
Эффект открыт в 1880 году американцем Холлом.

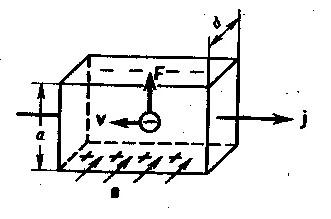

Металлическую пластину с током плотности помещают в поперечное магнитное поле (рис.4). На движущиеся электроны начинает действовать сила Лоренца, которая направлена вверх. На верхней грани пластины возникает повышенная концентрация электронов, а на нижней - их недостаток (пластина заряжается положительно). Возникает поперечное электрическое поле, направленное снизу вверх. | |
Рис.4. |
|
На электроны начинает действовать кулоновская сила, направленная вниз.
Когда напряжение электрического поля достигнет такой величины, что будет уравновешивать силу Лоренца, устанавливается стационарное распределение зарядов в поперечном сечении.
.
,
где - ширина пластины,- поперечная (холловская) разность потенциалов
Учитывая, что
,
имеем
,
где - концентрация электронов,- средняя скорость упорядоченного движения,- площадь поперечного сечения пластины толщиной.
- постоянная Холла, зависящая от вещества.
,
,
.
С помощью постоянной Холла можно определить концентрацию носителей тока. Эффект Холла используется в измерительных приборах.
3. Работа по перемещению проводника с током в магнитном поле.
На проводник с током в магнитном поле действует сила Ампера. Если проводник не закреплен, то магнитное поле совершает работу по перемещению этого проводника.

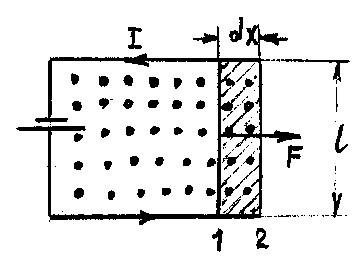

, , - площадь (заштрихована на рис.5) пересекаемая проводником,- длина проводника, , (1) - поток вектора магнитной индукции, пронизывающий эту площадь. Из (1) определяется | |
Рис.5. |
|
единица магнитного потока – Вебер.
1Вб – магнитный поток, проходящий через плоскую поверхность площадью 1 м 2, расположенную перпендикулярно однородному магнитному полю, индукция которого 1 Тл.
1 ВБ = 1 Тл м 2
Лекция 10
1. Явление электромагнитной индукции.
Явление электромагнитной индукции было открыто Фарадеем. В 1831 году. Фарадей считал что, так как вокруг проводника с током возникает магнитное поле, то по аналогии магнитное поле должно вызывать в замкнутом контуре ток. Однако опыты с проводником, помещенным в магнитное поле постоянного тока дали отрицательный результат. После 10 лет упорных поисков Фарадею удалось наконец решить задачу.

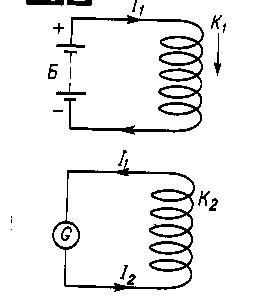

При неизменной силе тока в первой цепи гальванометр ничего не показывал. Однако при замыкании и размыкании ключа стрелка гальванометра отклонялась, а затем быстро возвращалась в равновесие. Направления отклонения стрелки | |
Рис.1. |
|
были противоположными. Ключ заменили реостатом и Фарадей заметил, что при изменении тока во втором контуре наводится индукционный ток, причем направление его зависело от того возрастает ток или уменьшается в первом контуре. Что влияет: изменение тока или изменение магнитного поля? Через катушку 1 пропускал постоянный ток, но стал катушку приближать и удалять. Затем катушку 2 стал приближать и удалять. Эти опыты показали, что причиной возникновения индукционного токаявляется изменение магнитного поля, пронизывающего катушку 2. Чтобы окончательно убедиться в этом, катушку 2 заменил полосовым магнитом. Явление осталось.
Открытое явление получило название электромагнитной индукции. Была доказана возможность получения электрического поля с помощью магнитного поля. Была установлена связь между электрическими и магнитными явлениями.
Явление электромагнитной индукции послужило основой для создания электрических двигателей, генераторов, трансформаторов. Фарадей считается основателем электротехники.
