Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
БЛОК БУПТ5М
ОПИСАНИЕ И РАБОТА
1 Общие сведения
Блок управления БУПТ5М (рис. 1) предназначен для распределения ударных импульсов тока по индукторам. Работоспособность блока контролируется встроенным в блок устройством контроля.
Блок БУПТ5М представляет собой комплект элементов, смонтированных на штампованном основанииизакрытыхкрышкой. Напереднейстенкеоснованияразмещены вилкаХ2, высоковольтныеколодкивыводовX1, Х4, черезкоторыеблоквключаетсявсхему системы и вывод металлизации Х5. Колодки выводов X1, Х4 закрываются крышками. Индикатор ОТКАЗ БУПТ размещен на передней стенке основания блока.
К основанию блока крепятся амортизаторы АПН-1 «серия 2», с помощь которых блок устанавливается на самолете.
Основные технические данные:
– Нормальное напряжение питания постоянного тока, В . . . . . . . . . . . . . . . . 27
– Диапазон напряжения питания, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24,0–29,4
–Амплитудное значение напряжения входного
импульса, В, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2000
–Амплитудное значение тока выходного
импульса, А, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300
–Сигналы прямоугольных тактовых импульсов управления блоком:
• напряжение, В,. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22,0–29
• длительность в рабочем режиме, с . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,64±0,29
• длительность в режиме контроля, с. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,64±0,04
– Режим работы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . продолжительный
– Масса, кг, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,8
2 Работа
Описание работы ведется по электрической принципиальной схеме блока БУПТ5М, функциональной схеме и временной диаграмме, изложенным в Руководстве по технической эксплуатации на этот блок (8А2.390.350 РЭ).
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
Действительно: Все |
YY-A-15-30-11-04A-000A-A.fm |
||
|
|||
|
|
030.11.04 Стр. 1 |
|
|
|
Декабрь 15/2003 |
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
|

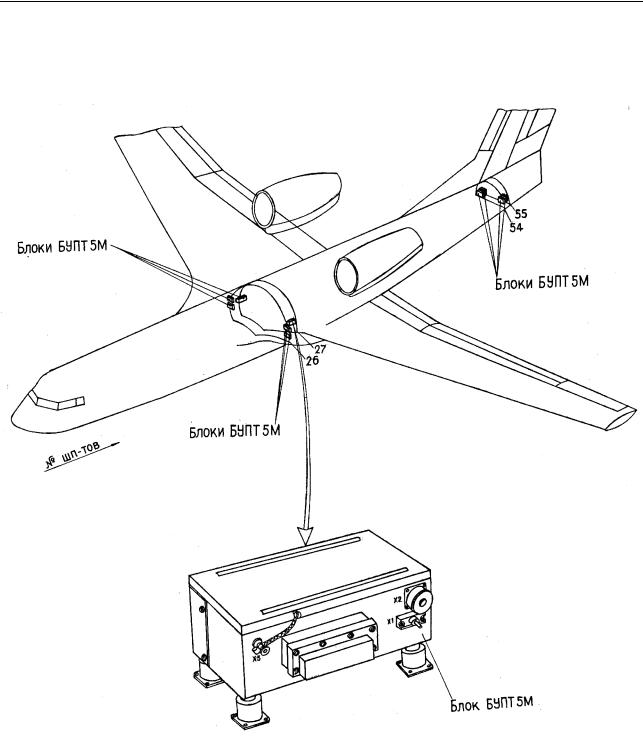

Рис. 1 Размещение блоков БУПТ 5М |
||
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
YY-A-15-30-11-04A-000A-A.fm |
Действительно: Все |
||
|
|||
Стр. 2 030.11.04 |
|
|
|
Декабрь 15/2003 |
|
|
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
БЛОК БУПТ5М
ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Отыскание и устранение неисправностей блока БУПТ5М изложены в подразделе
030.11.00.
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
Действительно: Все |
YY-A-15-30-11-04B-000A-A.fm |
||
|
|||
|
|
030.11.04 Стр. 101 |
|
|
|
Декабрь 15/2003 |
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
YY-A-15-30-11-04B-000A-A.fm |
Действительно: Все |
||
|
|||
Стр. 102 030.11.04 |
|
|
|
Декабрь 15/2003 |
|
|
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
БЛОК БУПТ5М
ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ
Технология обслуживания блока БУПТ5М изложена в технологических картах:
–Демонтаж и монтаж блока управления тиристорами БУПТ5М в фюзеляже . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 407 подраздела 030.11.00.
–Демонтаж и монтаж блока управления тиристорами БУПТ5М под передним зализом крыла. . . . . . . . . . . . . . стр. 409 подраздела 030.11.00.
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
Действительно: Все |
YY-A-15-30-11-04C-000A-A.fm |
||
|
|||
|
|
030.11.04 Стр. 201 |
|
|
|
Декабрь 15/2003 |
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
YY-A-15-30-11-04C-000A-A.fm |
Действительно: Все |
||
|
|||
Стр. 202 030.11.04 |
|
|
|
Декабрь 15/2003 |
|
|
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
ИНДУКТОРЫ ИПОС-4
ОПИСАНИЕ И РАБОТА
1 Общие сведения
Индукторы противообледенительной системы ИПОС-4 предназначены для создания электродинамического воздействия на обшивку объекта, защищаемую от обледенения, с целью получения её упругой импульсной деформации.
Индукторы являются исполнительными устройствами электроимпульсной противообледенительной системы ЭИ ПОС.
2 Описание
ИндукторИПОС-4 представляетсобойкатушкувозбуждения, обмоткакоторойнамотанана пластмассовый каркас, имеющий клеммные болты. Клеммные болты, электрически соединенные с обмоткой, служат для подсоединения индуктора к внешней цепи и крепления на самолете.
Снаружи катушка имеет оболочку из эластичного материала, обеспечивающую электрическую изоляцию катушки индуктора от металлических деталей самолета и позволяющую предохранить обшивку самолета от повреждений при её контактах с индуктором во время работы системы.
Основные технические данные:
–Питание группы включенных последовательно индукторов — импульс тока разряда батареи конденсаторов емкостью до 600 мкф,
заряженной до напряжения, В не более. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1650
–Величина наибольшего тока в импульсе в нормальных
климатических условиях, А, не более. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1800
– Режим работы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . продолжительный
– Масса, кг, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,105
3 Работа
При подаче импульса напряжения на обмотку индуктора в зоне обшивки возникает импульсное магнитное поле, наводящее в обшивке ток, взаимодействие которого с током обмотки в индукторе приводит к деформации обшивки объекта и скалыванию с неё льда.
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
Действительно: Все |
YY-A-15-30-11-05A-000A-A.fm |
||
|
|||
|
|
030.11.05 Стр. 1 |
|
|
|
Декабрь 15/2003 |
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
YY-A-15-30-11-05A-000A-A.fm |
Действительно: Все |
||
|
|||
Стр. 2 030.11.05 |
|
|
|
Декабрь 15/2003 |
|
|
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
ИНДУКТОРЫ ИПОС-4
ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ
Технология обслуживания индуктора ИПОС-4 изложена в технологических картах:
–Демонтаж и монтаж индукторов ИПОС-4
в предкрылке. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 411 подраздела 030.11.00.
–Демонтаж и монтаж индукторов ИПОС-4
в носке стабилизатора . . . . . . . . . . . . . . . . . . . . . . . . . стр. 413 подраздела 030.11.00.
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
Действительно: Все |
YY-A-15-30-11-05C-000A-A.fm |
||
|
|||
|
|
030.11.05 Стр. 201 |
|
|
|
Декабрь 15/2003 |
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
YY-A-15-30-11-05C-000A-A.fm |
Действительно: Все |
||
|
|||
Стр. 202 030.11.05 |
|
|
|
Декабрь 15/2003 |
|
|
