Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
ПРИБОР НАБЛЮДЕНИЯ ТС-27АМШ
ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Возможные неисправности и способы их устранения приведены в таблице.
|
|
Возможные причины, |
|
|
Проявление неисправности |
выявление неисправного |
Устранение неисправности |
||
|
|
элемента |
|
|
|
|
|
|
|
1. При нажатии кнопки |
1. |
Нет питания |
Включите питание |
|
ОБОГРЕВ (030. 43-S1) не |
2. |
Обрыв провода в цепи |
Устраните обрыв |
|
устраняется запотевание |
||||
питания |
|
|||
или индевение |
|
|||
|
|
|
||
поверхности призмы (нет |
3. |
Неисправна кнопка |
Замените кнопку |
|
обогрева призмы) |
||||
4. Неисправен обогрев |
Замените прибор |
|||
|
||||
|
прибора наблюдения |
наблюдения |
||
2. При нажатии кнопки |
1. |
Нет питания |
Включите питание |
|
ПРОВЕРКА (030.43-S2) не |
|
|
|
|
горит светосигнализатор |
|
|
|
|
ИСПРАВН (030.43-Н1) |
|
|
|
|
|
2. |
Обрыв провода в цепи |
Устраните обрыв |
|
|
питания |
|
||
|
3. |
Неисправна кнопка |
Замените кнопку |
|
|
4. |
Перегорела лампочка |
Замените лампочку |
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
Действительно: Все |
YY-A-15-30-43-00B-000A-A.fm |
||
|
|||
|
|
030.43.00 Стр. 101 |
|
|
|
Декабрь 15/2003 |
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
YY-A-15-30-43-00B-000A-A.fm |
Действительно: Все |
||
|
|||
Стр. 102 030.43.00 |
|
|
|
Декабрь 15/2003 |
|
|
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
ПРИБОР НАБЛЮДЕНИЯ ТС-27АМШ
ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ
Технология обслуживания прибора наблюдения ТС-27АМШ изложена в технологической карте:
–Демонтаж и монтаж прибора ТС-27АМШ . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр.401
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
Действительно: Все |
YY-A-15-30-43-00C-000A-A.fm |
||
|
|||
|
|
030.43.00 Стр. 201 |
|
|
|
Декабрь 15/2003 |
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
YY-A-15-30-43-00C-000A-A.fm |
Действительно: Все |
||
|
|||
Стр. 202 030.43.00 |
|
|
|
Декабрь 15/2003 |
|
|
К РО самолета Бе-200ЧС |
|
ТЕХНОЛОГИЧЕСКАЯ КАРТА |
На страницах |
||
|
(401–402) |
||||
|
|
|
|
|
|
Пункт РО |
Наименование |
Демонтаж и монтаж прибора наблюдения ТС-27АМШ |
Трудоемкость |
||
|
работы |
|
(чел.-час.) |
1,0 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
Работы,
Содержание операции и технические требования (ТТ) выполняемые при Контроль отклонении от ТТ
1Демонтаж
1.1Отключите автомат защиты ПРИБОР НАБЛЮДЕНИЯ (030.43-F1) в РУ панели постоянного тока, расконтрите и отсоедините ШР от прибора наблюдения.
1.2Снимите обтекатель, вывернув девять болтов крепления, тщательно удалите остатки герметика с лодки в месте установки обтекателя.
1.3Выверните четыре болта крепления прибора наблюдения.
1.4Снимите прибор наблюдения.
1.5Снимите резиновую прокладку, тщательно удалите остатки герметика с лодки в месте установки прокладки..
1.6Заглушите отверстия в обшивке липкой лентой, исключая попадание пыли, воды и др. внутрь кабины.
2Монтаж
2.1Снимите липкую ленту с отверстий крепления обтекателя и установки прибора наблюдения.
2.2Установите резиновую прокладку под прибор наблюдения.
2.3Установите прибор наблюдения.
2.4Заверните равномерно четыре болта крепления прибора на смазке АМС-3, обеспечивая герметизацию У-30МЭС-5М по контуру в обшивке и вокруг гаек.
2.5Установите обтекатель на герметик У-30МЭС-5М.
2.6Заверните девять болтов крепления обтекателя на смазке АМС-3.
2.7На привальную поверхность обтекателя нанесите смазку АМС-3.
2.8Состыкуйте ШР прибора наблюдения и законтрите его.
2.9Уберите шторку, сняв планку с крючка, и убедитесь в четкости изображения через призму прибора.
2.10Закройте шторку прибора.
Действительно: Все |
030.43.00 Стр. 401 Декабрь 15/2003 |
Работы,
Содержание операции и технические требования (ТТ) выполняемые при Контроль отклонении от ТТ
Контрольно-проверочная аппаратура |
Инструмент и приспособления |
Расходные материалы |
|
|
|
|
Ключ гаечный S = 5,5х7 |
Герметик У-30МЭС-5М |
|
Плоскогубцы комбинированные L = 200 мм |
Смазка АМС-3 |
|
Отвертка слесарно-монтажная а = 0,6; L = 155 мм |
|
|
|
|
030.43.00 Стр. 402 Декабрь 15/2003 |
Действительно: Все |
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
СИСТЕМА ОБМЫВА БЛИСТЕРОВ
ОПИСАНИЕ И РАБОТА
1 Общие сведения
Система обмыва блистеров (рис.1) предназначена для смыва загрязнений наружных поверхностей блистеров и производится подачей рабочей жидкости на эти поверхности. Система обеспечивает раздельный обмыв двух блистеров.
В качестве рабочей жидкости используется:
– вода дистиллированная ГОСТ 6709-72 при температуре забортного воздуха выше
+5°С;
– водоспиртовая смесь (по объему 50% этилового спирта ректификованного
|
ГОСТ 18300-87 и 50% дистиллированная воды) — при температуре забортного |
|
воздуха ниже +5°С. |
В систему обмыва каждого блистера входят: |
|
– бак емкостью 5 литров; |
|
– |
кран низкого давления; |
– насос 703 В серии «57» (далее по тексту: насос 703В); |
|
– |
распылитель; |
– |
трубопроводы. |
2 Описание
Бак для рабочей жидкости сварной конструкции выполнен из алюминиевого сплава.
В верхней части бака размещена заливная горловина, закрывающаяся крышкой для заправки жидкостью.
На донышке бака установлен сливной клапан для слива жидкости из бака и штуцер для подсоединения трубопровода подачи жидкости на блистер. Бак совместно с насосом установлены на борту (правом и левом) между шп. № 21–22, на съемной панели и закрыты съемным кожухом с отверстием под крышку бака. Распылитель закреплен на наружной обшивке самолета по периметру передней нижней четверти блистера и представляет собой коллектор, изготовленный из медной трубки диаметром 6 мм с припаянным штуцером.
В трубке, вдоль образующей, просверлены отверстия диаметром 0,5 мм, направленные под углом 70° к наружной поверхности обшивки.
Трубопроводы от насоса до распылителя выполнены из цельнотянутых труб АМг1М диаметром 6х1мм.
Соединениетруб— резьбовое, по наружномуконусу, акрепление кконструкции фюзеляжа
— хомутами с резиновой обкладкой.
На бортовых пультах установлены: кран низкого давления, тумблер включения насоса и регулятор расхода жидкости. Пульты расположены в салоне, на бортах над блистерами.
Насос центробежного типа с приводом от электродвигателя Д-20-2 предназначен для подачи жидкости на блистер.
Основные технические данные насоса 703В:
–Направление вращения крыльчатки (если смотреть со стороны двигателя) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . левое
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
Действительно: Все |
YY-A-15-30-44-00A-000A-A.fm |
||
|
|||
|
|
030.44.00 Стр. 1 |
|
|
|
Декабрь 15/2003 |
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
–Рабочая жидкость. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . дистиллированная вода
или водоспиртовая смесь
–Давление на выходе при подпоре на входе 3 кПА (0,03 кгс/см2) и производительности от 10 до 14 л/ч, напряжении на клеммах
электродвигателя 27В и токе не более 2А, кПА (кгс/см2), не менее . . . . . . . . . . . . . . . . . . . . . . . . . . 55 (0,55)
–Подпор на входе в насос, кПА (кгс/см2) . . . . . . . . . . . . . . . . . . . . . . . . от 0,3 до 0,6
(от 0,03 до 0,06)
Режим работы насоса с электродвигателем:
–кратковременный, продолжительностью не более . . . . . . . . . . . . . . . 10 мин.
3 Работа
Описание произведено по схеме А201.7250.014ЭЗ Альбома электрических схем. Размещение автоматов защиты, через которые осуществляется питание насосов системы обмыва блистеров, показано на рис. 2.
При включении выключателя БЛИСТЕР ОБМЫВ 030.40 - S1 на бортовом пульте наблюдателя питание напряжения +27 В с автомата защиты 030.40 - F1 через контакты выключателя и резистор 030.40 - R1 поступает на разъем двигателя насоса 030.40 - А2. Насос включается. При открытом кране низкого давления жидкость поступает в распылитель. Расход жидкости можно отрегулировать резистором 030.40 - R1.
При включении выключателя БЛИСТЕР ОБМЫВ 030.40 - S2 на бортовом пульте бортмеханика питание напряжением +27 В с автомата защиты 030.40 - F2 через контакты выключателя и резистор 030.40 - R2 поступает на разъем двигателя насоса 030.40 - А1. Насос включается. .Регулирование оборотов двигателя насоса производится вручную резистором 030.40 - R2.
Рабочая жидкость по входному трубопроводу поступает самотеком в насос, далее под давлением по трубопроводу к крану низкого давления, а затем при открытом положении крана поступает по трубопроводу в распылитель.
Через отверстия в распылителе жидкость струйками разбрызгивается по блистеру. Набегающий поток воздуха сдувает жидкость с поверхности блистера, омывая его. Для отключения системы необходимо повторить операции в обратном порядке.
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
YY-A-15-30-44-00A-000A-A.fm |
Действительно: Все |
||
|
|||
Стр. 2 030.44.00 |
|
|
|
Декабрь 15/2003 |
|
|
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
|

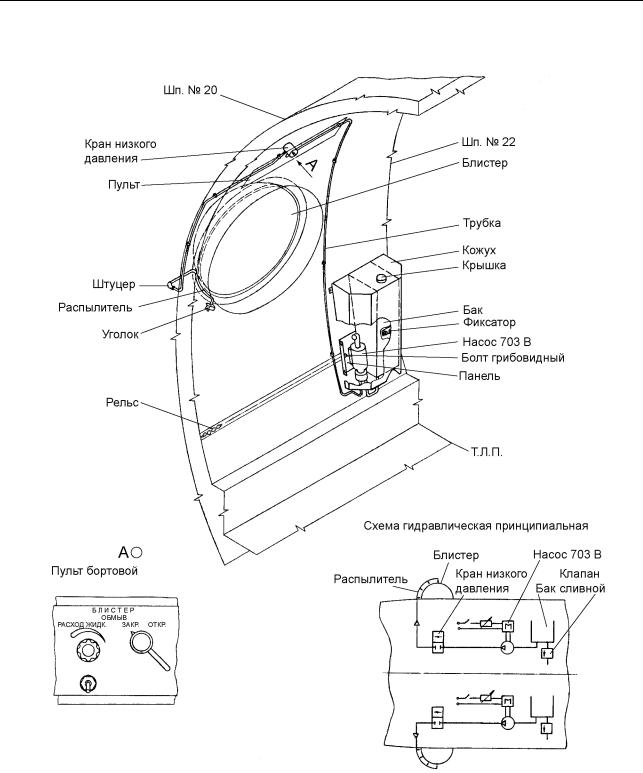

Рис. 1 Система обмыва блистеров |
||
|
© ОАО «ТАНТК им. Г. М. Бериева» |
|
|
Действительно: Все |
YY-A-15-30-44-00A-000A-A.fm |
||
|
|||
|
|
030.44.00 Стр. 3 |
|
|
|
Декабрь 15/2003 |
РЭ
Бе-200ЧС Противообледенительная система
(ПОС)
ИЗМ. 0
|

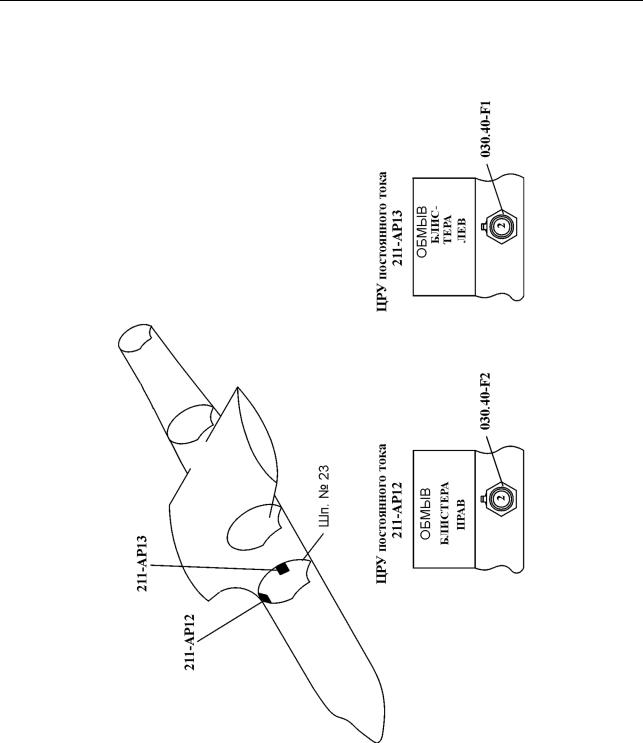

Рис. 2 Размещение автоматов защиты |
||
|
