Теория (часть 2) / ПОС Бе-200

РЭ

Бе-200ЧС Противообледенительная система

(ПОС)

ИЗМ. 0

1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 Работа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . . . . . . 101

ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

030.11.05

ИНДУКТОРЫ ИПОС-4

ОПИСАНИЕ И РАБОТА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3 Работа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

030.12.00

Электротепловая противообледенительная система (ЭТ ПОС) предкрылков ОПИСАНИЕ И РАБОТА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 3 Работа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Отыскание и устранение неисправностей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

030.21.00

Воздушно-тепловая противообледенительная система (ВТ ПОС) воздухозаборников маршевых двигателей

Описание и работа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 3 Работа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . . . . . . 101

ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

030.41.00

30.41.00 Описание и работа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3 Работа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . . . . . . 101

ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

030.42.00

СТЕКЛООЧИСТИТЕЛИ ОПИСАНИЕ И РАБОТА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3 Работа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . . . . . . 101

ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

РЭ

Бе-200ЧС Противообледенительная система

(ПОС)

ИЗМ. 0

030.43.00

ПРИБОР НАБЛЮДЕНИЯ ТС-27АМШ ОПИСАНИЕ И РАБОТА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 Работа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . . . . . . 101

ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

030.44.00

СИСТЕМА ОБМЫВА БЛИСТЕРОВ ОПИСАНИЕ И РАБОТА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3 Работа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . . . . . . 101

ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

030.47.00

СИСТЕМА ОБМЫВА СТЕКОЛ КАБИНЫ ПИЛОТОВ ОПИСАНИЕ И РАБОТА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3 Работа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . . . . . . 101

ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

030.81.00

CИГНАЛИЗАТОР-ИНТЕНСИМЕТР ОБЛЕДЕНЕНИЯ РСО-02

Описание и работа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 3 Работа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

ОТЫСКАНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . . . . . . 101

030.81.01

ТЕПЛОПРЕОБРАЗОВАТЕЛЬ ТП-02

ОПИСАНИЕ И РАБОТА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

030.81.02

БЛОК ЭЛЕКТРОННЫЙ БЭ-02

ОПИСАНИЕ И РАБОТА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1 Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201 ПРИЛОЖЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

РЭ

Бе-200ЧС Противообледенительная система

(ПОС)

ИЗМ. 0

30.00.00

Противообледенительная система (ПОС)

1Общие сведения

Противообледенительная система (ПОС) предназначена дли предотвращения образования льда и его удаления с поверхностей, обледенение которых отрицательно сказывается на безопасности полета и летных характеристиках самолета.

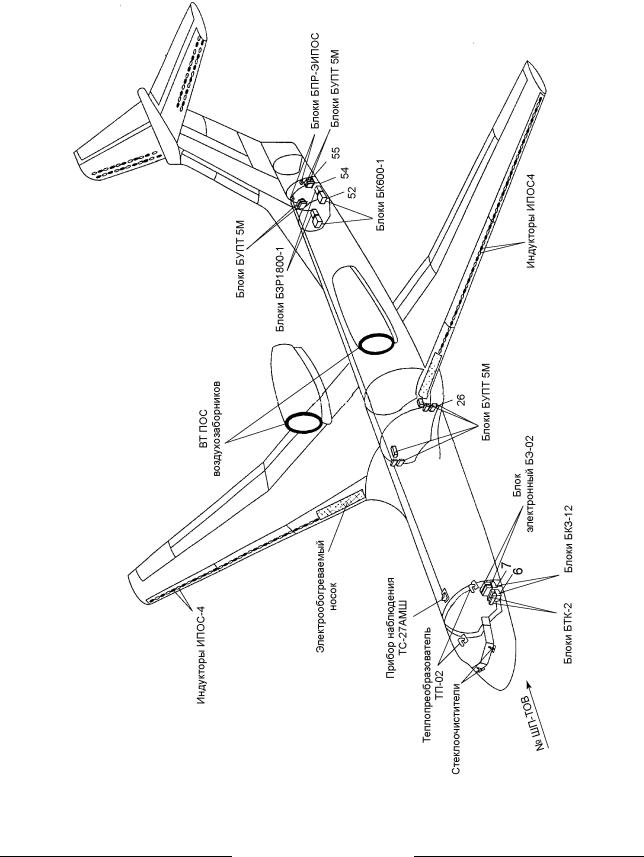

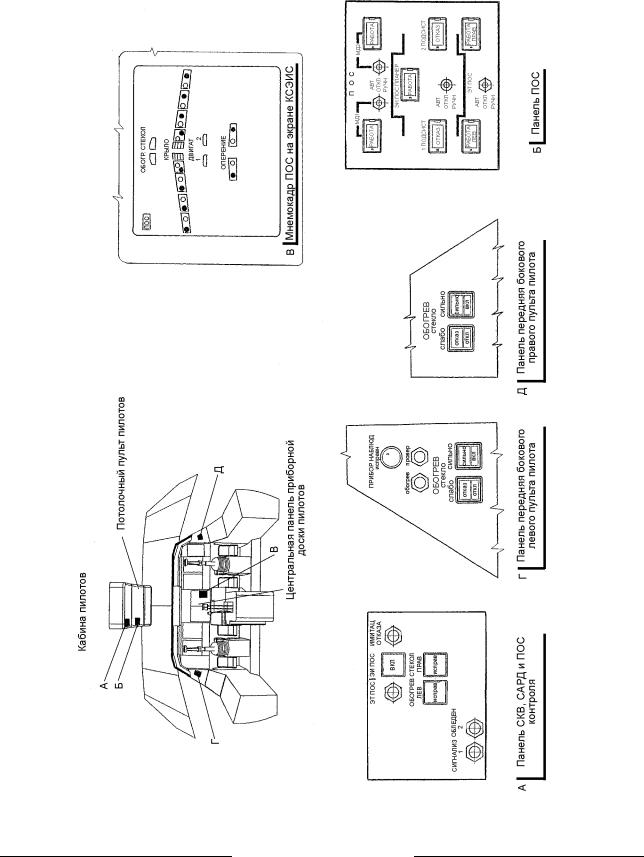

Размещение агрегатов противообледенительной системы приведено на Рис. 1, органов управления и контроля — на Рис. 2.

*** Действительно: Для самолетов №76820000003, 76820001301, 76820001402

От обледенения на самолете защищены крыло, носок стабилизатора, воздухозаборники двигателей, передние стекла кабины пилотов, наружные поверхности призмы прибора наблюдения ТСF27АМШ, приемники полного давления ППДF1М сер.2 (см. 034.00.00), датчики аэродинамических углов ДАУF85F1 (см. 144.06.10).

*** Действительно: Все

От обледенения на самолете защищены крыло, носок стабилизатора, воздухозаборники двигателей, передние стекла кабины пилотов, наружные поверхности призмы прибора наблюдения ТСF27АМШ, приемники полного давления ППДF1М сер.2 (см. 034.00.00), датчики аэродинамических углов ДАУF85F2Д (см. 144.06.10).

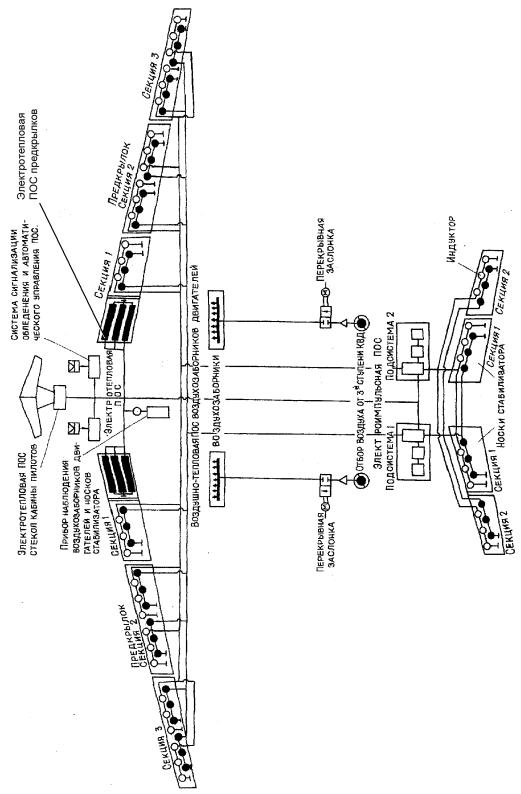

Структурная электропневматическая схема ПОС изображена на Рис. 3.

В дневное время визуальный осмотр защищаемых поверхностей осуществляется:

—предкрылков — через форточки кабины пилотов;

—стабилизатора и воздухозаборников двигателей — с помощью прибора наблюдения ТСF27АМШ;

—предкрылков в ночное время — с помощью переносного прожектора.

© ОАО «ТАНТК им. Г. М. Бериева»

30.00.00 Стр. 1

Март 15/2005
