29 Дифференцирующее звено 1-го порядка (форсирующее)
(1)
операторное уравнение звена:
(2)
( 3)
Разгонную характеристику определить не имеет смысла.

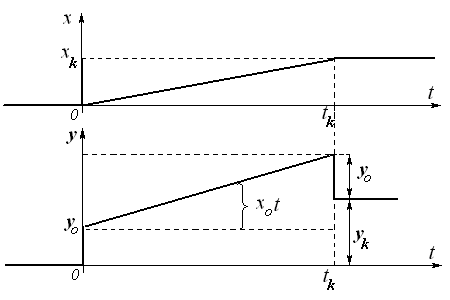

Рассмотрим поведение звена при подаче на его вход линейно изменяющегося сигнала.
,
В момент времени
ЛАЧХ:
ЛФЧХ:
30 Звено запаздывания
Это звено описывается уравнением:
(1)
Частотная передаточная функция звена.
АЧХ:
ФЧХ:
- Формула Эйлера
ВЧХ:
МЧХ:
ЛАЧХ:
31 Уравнения и передаточные функции сар
Отражают все динамические свойства системы регулирования, а через них качество её работы.
Уравнения САР отражают зависимость изменения во времени регулирования величины Х от изменения во времени нагрузки объекта F и задающего воздействия Xз.
Исходными данными для получения уравнения САР являются уравнения её элементов.
По этим уравнениям:
Находятся передаточные функции элементов.
Строятся структурная схема САР.
Структурная схема с помощью правил преобразования структурных схем преобразуется к следующему виду.
Передаточные функции: Wор – объект регулирования по регулирующему воздействию.
Wон(S) – ОР по нагрузке.
Wрег(S) – регулятора
Wд(S) – датчика
Уравнения отдельных частей САР
ОР: (1)
Д: (2)
ЭС: (3)
Рег.: (4)
Эту систему уравнений необходимо решить относительно изображения регулируемой величины
(4)
(1) => (5)
(3)
(5) => (6)
(2)
(6) =>
(7)
Обозначим: (8) – передаточная функция разомкнутой САР. Она используется для оценки устойчивости системы.
(8)
(7) =>
- уравнение замкнутой САР в передаточных функциях.
(9)
(10) – передаточная функция замкнутой САР по заданию.
Она определяет изменение регулируемых величин при изменении задания.
(11) – передаточная функция замкнутой САР по нагрузке.
Если в выражения (10) и (11) подставить конкретные передаточные функции и выполнить упрощающее преобразование, то можно получить:
(10) =>
(11) =>(12)
В числителе и знаменателе передаточные функции выражения (12) представляют собой операторные многочлены.
- собственный оператор замкнутой САР, отражающей ее внутренние свойства и , в частности устойчивость системы.
- оператор воздействия замкнутой САР по нагрузке.
(12)
(9) =>
- операторное уравнение замкнутой САР.
(13)
Переходя в уравнении (13) к оригиналам, получим диф. уравнение замкнутой САР.
Многие задачи ТАУ, в частности, оценка устойчивости и качества переходных процессов могут решаться непосредственно с использованием операторных уравнений и передаточных функций САР.
31 Практика вывода уравнений и передаточных функций сар
Решение данной задачи содержит следующие этапы.
Исходными данными являются принципиальная и функциональная функции САР и описание системы.
Выбор уравнений динамики ОР и элементов регулятора.
Получение операторных уравнений элементов, включая ОР.
Преобразование операторных уравнений к уравнениям в передаточных функциях.
Построение структурных схем элементов САР.
Построение структурной схемы всей САР.
Если ОР описывается несколькими уравнениями, то следует вывести операторные уравнения и передаточные функции объекта.
Вывод передаточной функции регулятора.
Преобразование структурной схемы САР к стандартному виду.
Получение передаточной функции разомкнутой системы.
Вывод передаточных функций замкнутой САР.
Получение операторного уравнения замкнутой САР.
Получение дифференциального уравнения замкнутой САР.
Пример: вывод уравнений и передаточных функций САР частоты вращения турбогенератора (ТГ).
Предполагается, что в данном случае применяется система регулирования с параллельным kд.
Функциональная схема системы имеет вид.
Выбор уравнений элементов САР.
Турбогенератор рассматривается как одноёмкостный устойчивый объект
(1)
- частота вращения ротора турбогенератора.
- положение парового регулировочного клапана (положение ИМ)
- электрическая нагрузка ТГ
Измерительный элемент.
Датчик частоты вращения рассматривается как типовое инерционное звено.
(2)
(3)
- заданная частота вращения
Параллельное КУ типа жесткой ОС.
(4)
ЭС2
(5)
ИМ рассматривается как типовое интегрирующее звено.
(6)
Усилитель рассматривается как типовое пропорциональное звено.
(7)
Получение операторных уравнений
(1) =>
(2) =>
(3) =>
(4) =>
(5) =>
(7) =>
(6) =>
Получение уравнений в передаточных функциях.
Построение структурных схем элементов САР.
Построение структурной схемы САР.
ТГ описывается одним уравнением, и его дальнейшие преобразования не требуются.
Вывод или получение передаточных функций регулятора.
Для этого элементы регулятора нужно заменить одним звеном и найти передаточную функцию.
Структурная схема регулятора.
Заменяя последовательные соединения звеньев одним:
Получим замкнутый контур с ООС, найдем его передаточную функцию, которая и будет представлять собой передаточную функцию регулятора.
Представляем структурную схему САР в стандартном виде.
Получение передаточной функции разомкнутой САР.
Вывод функции замкнутой САР.
Упростим передаточную функцию.
Получение операторного уравнения замкнутой САР.
- собственный оператор замкнутой САР
- оператор воздействия замкнутой САР по заданию.
- оператор воздействия замкнутой САР по нагрузке.

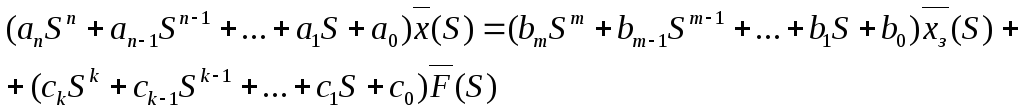

Если в операторах замкнутой САР раскрыть скобки и привести подобные члены, то операторные уравнения замкнутой САР могут быть представлены в виде:
Получение диф. уравнения замкнутой САР.
Для этого надо в операторном уравнении замкнутой САР перейти к оригиналам.
