.pdfс учётом граничных условий периодического типа
A(0) = A(2π) ; |
∂ A |
(0) |
= |
∂ |
A |
(2π) |
(7.24) |
||
|
|
|
|
||||||
∂ φ |
∂ |
φ |
|||||||
|
|
|
|
|
описывает в указанной области векторный магнитный потенциал. Для решения краевой задачи необходимо задание источников
поля – правой части дифференциального уравнения.
Плотность тока статора в правой части уравнения (7.23) – это плотность равномерно распределённого в зазоре тока проводников обмотки статора. Если считать, что в исследуемой области 0 ≤ φ≤ 2π
ток проводника сосредоточен в точке, то его плотность может быть записана как
J СТ(φ) = |
I (φ)W (φ) |
δ(φ – φi ) , |
(7.25) |
|
δ′ |
||||
|
|
|
где I (φ) и W (φ) – ток и число витков обмотки статора в функции пространственной координаты; φi – координата точки расположения проводника обмотки; δ(φ) – дельта-функция Дирака; δ′ – приведен-
ный воздушный зазор.
Поскольку значение дельта-функции неопределенно, то при использовании конечно-разностных методов плотность тока на каждом пространственном интервале может быть определена как среднее значение:
|
1 |
∆ |
1 |
∆ |
I (φ)W (φ) |
|
I iW i |
|
|
J стi = |
∫ J ст(φ)dφ = |
∫ |
δ(φ– φ)i dφ = |
, (7.26) |
|||||
R0∆ |
|
|
δ′R∆ 0 φ |
||||||
|
−∆ |
R∆0 −∆ |
δ′ |
|
где Ii и Wi – ток и число проводников, принадлежащих i-му интер-
валу разбиения пространственной координаты. В полученном выражении учтены свойства дельта-функции.
Следовательно, при известной схеме статорной обмотки (пространственном расположении проводников с током), заданной величине токов и числе витков в фазе обмотки плотность стороннего тока может быть рассчитана по выражению (7.26).
181
Краевая задача, описываемая уравнением (7.23), периодическими краевыми условиями (7.24) с источниками магнитного поля (7.26) решается конечно-разностным способом с использованием циклической прогонки (см. часть I, подразд. 3.2.2). Рассчитав значения векторного потенциала, можно определить величины составляющих магнитной индукции в зазоре двигателя, ярме статора и ротора, используя приведённые выше соотношения.
Если плотность стороннего тока представлена в виде бегущей волны:
Jст = Jст.м еj(ω 0−t |
pφ) |
, |
(7.27) |
|
где ω = 2πf – круговая частота сети; p |
– |
число пар полюсов; |
J |
– |
0 |
|
|
ст.м |
|
комплексная амплитуда плотности тока, то краевая задача может быть решена аналитически. В этом случае векторный потенциал также представляет бегущую волну:
|
|
j(ω 0−t pφ) |
. |
(7.28) |
Aм = Aм е |
|
Подставляя это выражение в уравнение (7.23) и выполняя преобразования, получим для комплексной амплитуды векторного потенциала следующее решение:
|
|
|
|
A |
= |
µ0 J ст.м |
, |
(7.29) |
|
|
|
q + α2 |
|||||
|
|
|
|
м |
|
|
|
|
где коэффициент α = |
π |
= |
p |
; τ |
– полюсное деление двигателя. |
|
||
τ |
|
|
||||||
|
|
R0 |
|
|
|
|
Комплексная амплитуда магнитной индукции в воздушном зазоре двигателя, согласно (7.15)
|
|
|
(7.30) |
|
BRм = − jαAм , |
||||
а в ярме статора и ротора |
|
|
|
|
|
|
|
|
|
B |
≈ |
Aм |
. |
(7.31) |
|
||||
φм |
|
hя |
|
|
|
|
|
182
Ниже приводится пример решения краевой задачи численным и аналитическим методами.
Пример 7.2. Аналитический и численный расчёт магнитного поля трёхфазного асинхронного двигателя в режиме холостого хода. Рассчитать магнитное поле (огибающие радиальной и тангенциальной составляющих магнитной индукции) трёхфазного асинхронного двигателя в режиме идеального холостого хода со следующими параметрами:
–число пар полюсов р = 1;
–полюсное деление τ = 0,0942 м;
–воздушный зазор δ = 0,0005 м;
–высота ярма статора hS = 0,006 м;
–высота ярма ротора hR = 0,004 м;
–магнитная проницаемость материала ярма статора и ротора
µ= 1000 µ0;
–фазный ток обмоток I = 1 А;
–число витков в катушке Wк = 100;
–схема обмотки: а) однослойная
А |
А |
Z |
Z |
B |
B |
X |
X |
C |
C |
Y |
Y |
|
б) двухслойная |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
А |
А |
Z |
Z |
B |
B |
X |
X |
C |
C |
Y |
Y |
A |
Z |
Z |
B |
B |
X |
X |
C |
C |
Y |
Y |
A |
Расчёты магнитного поля произвести для однослойной и двухслойной обмоток.
Сравнить результаты моделирования с аналитическим решением при задании токовой нагрузки в виде бегущей волны.
Решение. Магнитное поле машины в одномерном приближении описывается дифференциальным уравнением (7.23) с периодическими краевыми условиями, где величина q определена выражением
(7.22).
183
Для решения краевой задачи исследуемая область [0, 2π] разбивается на N =120 интервалов величиной
∆ φ= |
2π |
= |
|
2 |
3,14 |
= 0,05236. |
|||
N |
|
120 |
|||||||
|
|
|
|
|
|
|
|||
Средний радиус |
|
|
|
|
|
|
|
|
|
R0 = |
|
pτ |
|
= |
1 |
0,0942 |
= 0,03 м. |
||
|
π |
|
|
||||||
|
|
|
|
|
3,14 |
|
|
Комплексная амплитуда плотности равномерно распределённого по высоте зазора тока статора записывается в виде
|
= |
2W кI i |
= |
1, 414 10 |
I |
≈ 1,8 107 |
I |
(А / м2 ), |
|
0,05236 0,03 0,0005 |
|||||||
J ст i |
|
∆φR0δ |
i |
|
i |
|
где i – номер интервала разбиения пространственной координаты. Коэффициент
|
1 + |
hст + δ |
1 − |
hр + δ |
|
|
1 + |
0, 006 + 0, 0005 |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
2R0 |
|
2R0 |
|
|
|
2 0, 03 |
|
|||||||
q = |
|
|
|
|
+ |
|
= |
|
|
+ |
||||||
|
µ′я.сhстδ |
|
µ′ |
я.рhрδ |
1000 |
0, 006 0, 0005 |
||||||||||
|
|
|
|
|
|
|
||||||||||
|
|
|
|
1 − |
0, 004 + 0, 0005 |
|
|
|
|
|
|
|||||
|
+ |
|
|
|
2 0, 03 |
|
|
= 831,9437 м−2 . |
|
|||||||
|
|
|
0, 004 0, 0005 |
|
||||||||||||
|
|
|
1000 |
|
|
|
|
|
Дифференциальный оператор уравнения магнитного поля аппроксимируется конечно-разностным выражением, и краевая задача сводится при этом к системе трёхчленных алгебраических уравнений, решаемых методом циклической прогонки.
Система алгебраических уравнений записывается в виде
Ai yi −1 − Ci yi + Bi yi+1 = − f i ; |
i = |
1, 2, 3, …, N–1, N, |
|
коэффициенты которой: |
Ai =1 ; |
Bi =1 ; |
Ci = 2 + qR02∆ φ2= 2, 2238 ; |
f i = µ0 J ст i R02∆ φ2= 0, 005583 |
Ii . |
|
|
184
При задании токовой нагрузки по отдельным интервалам следует учесть, что система токов статора является трёхфазной и поэтому токи должны быть записаны в комплексной форме. Ком-
плексы фазных токов двигателя: I A =1,0 A ; IB = (−0,5 − j 0,866) A; IC = (−0,5 + j 0,866) A , а их пространственное распределение со-
ответствует схеме обмотки двигателя.
Решая систему алгебраических уравнений методом циклической прогонки, можно определить значения векторного потенциала во всех точках исследуемой области. В результате расчета значений векторного потенциала определяются комплексы магнитной индукции в зазоре, ярме статора и ротора двигателя по выражениям (7.30) и (7.31). Величины составляющих магнитной индукции находятся как модули соответствующих комплексов.
Для численного решения использована программа, реализованная в пакете MATLAB:
n=120; p=1; del=5.0e-4; tau=0.0942; hs=6.0e-3; hr=4.0e-3; pr0=4.*pi*1.0e-7; prs=1000.0; prr=1000.0; tok=1.0; wk=10.0; h=2.*pi/n; r0=p*tau/pi; r1=(hs+del)/(2.*r0); d1=r0*h; d2=d1*d1; r2=(hr+del)/(2.*r0); r3=(1.+r1)/(prs*del*hs); r4=(1.-r2)/(prr*del*hr); q=r3+r4; ta=1.; tb=tok*(-0.5-0.866i); tc=tok*(-0.5+0.866i);
f(1:20)=ta; f(21:40)=-tc; f(41:60)=tb; f(61:80)=-ta; f(81:100)=tc; f(101:120)=-tb; a(1:n)=1.; b(1:n)=1.; c(1:n)=2.0+q*d2; ft(1:n)=1.4142*f(j)*wk*d1*pr0/del; alf(1)=0.; bet(1)=0.; gam(1)=1.;
for j=1:n
d3=c(j)-a(j)*alf(j); alf(j+1)=b(j)/d3; bet(j+1)=(ft(j)+a(j)*bet(j))/d3; gam(j+1)=a(j)*gam(j)/d3;
end
u(n-1)=bet(n); v(n-1)=alf(n)+gam(n); for j=2:n-1
k=n-j; u(k)=alf(k+1)*u(k+1)+bet(k+1); v(k)=alf(k+1)*v(k+1)+gam(k+1); end
d5=bet(n+1)+alf(n+1)*u(1); d6=1.-alf(n+1)*v(1)-gam(n+1); y(n)=d5/d6; y(1:n-1)=u(1:n-1)+y(n)*v(1:n-1);
br(1)=(y(2)-y(n))/(2.*h*r0); br(n)=(y(1)-y(n-1))/(2.*h*r0); for j=2:n-1
br(j)=(y(j+1)-y(j-1))/(2.*h*r0);
185
end
for j=1:n
bf(j)=y(j)/hs; brs(j)=abs(br(j)); bfs(j)=abs(bf(j)); js(j)=j; ss(j)=0.; end
disp(abs(bf)); plot(js,bfs,js,ss)
Если обмотку статора выполнить двухслойной с укорочением, то амплитуды высших пространственных гармоник уменьшаются
иформа МДС приближается к синусоиде. Программа расчёта магнитного поля при этом остаётся прежней, за исключением числа витков в катушке, которое уменьшается в 2 раза, и пространственного распределения токовой нагрузки статора, принятого в соответствии с двухслойной схемой.
Результаты численного решения задачи для машины с однослойной обмоткой представлены в табл. 7.1 и 7.2, а распределение радиальной и тангенциальной составляющих магнитной индукции в воздушном зазоре и ярме статора – на рис. 7.5. Аналогичные результаты для машины с двухслойной обмоткой представлены в табл. 7.3 и 7.4
ина рис. 7.6.
Таблица 7 . 1
Распределение радиальной составляющей магнитной индукции в зазоре двигателя для однослойной обмотки (огибающая значений)
Номер точки |
BR, Тл |
Номер точки |
BR, Тл |
1 |
0,4237 |
11 |
0,3394 |
2 |
0,4075 |
12 |
0,3414 |
3 |
0,3928 |
13 |
0,3453 |
4 |
0,3798 |
14 |
0,3512 |
5 |
0,3685 |
15 |
0,3589 |
6 |
0,3589 |
16 |
0,3685 |
7 |
0,3512 |
17 |
0,3798 |
8 |
0,3453 |
18 |
0,3928 |
9 |
0,3414 |
19 |
0,4075 |
10 |
0,3394 |
20 |
0,4237 |
Далее значения функции повторяются.
186
Таблица 7 . 2
Распределение тангенциальной составляющей магнитной индукции в ярме статора для однослойной обмотки (огибающая значений)
Номер точки |
Bφ, Тл |
Номер точки |
Bφ, Тл |
1 |
1,8368 |
11 |
1,8686 |
2 |
1,8391 |
12 |
1,8674 |
3 |
1,8429 |
13 |
1,8650 |
4 |
1,8475 |
14 |
1,8615 |
5 |
1,8525 |
15 |
1,8573 |
6 |
1,8573 |
16 |
1,8525 |
7 |
1,8615 |
17 |
1,8475 |
8 |
1,8650 |
18 |
1,8429 |
9 |
1,8674 |
19 |
1,8391 |
10 |
1,8686 |
20 |
1,8368 |
Далее значения функции повторяются.

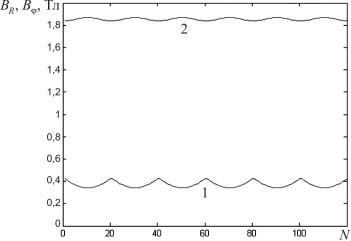

Рис. 7.5. Распределение радиальной ВR (1)
и тангенциальной Вφ (2) составляющих магнитной индукции для машины с однослойной обмоткой
187
Таблица 7 . 3
Распределение радиальной составляющей магнитной индукции в зазоре двигателя для двухслойной обмотки (огибающая значений)
Номер точки |
BR, Тл |
Номер точки |
BR, Тл |
1 |
0,3682 |
12 |
0,3632 |
2 |
0,3602 |
13 |
0,3587 |
3 |
0,3542 |
14 |
0,3557 |
4 |
0,3501 |
15 |
0,3541 |
5 |
0,3481 |
16 |
0,3541 |
6 |
0,3481 |
17 |
0,3557 |
7 |
0,3501 |
18 |
0,3587 |
8 |
0,3542 |
19 |
0,3633 |
9 |
0,3602 |
20 |
0,3693 |
10 |
0,3682 |
21 |
0,3682 |
11 |
0,3693 |
|
|
Далее значения повторяются.

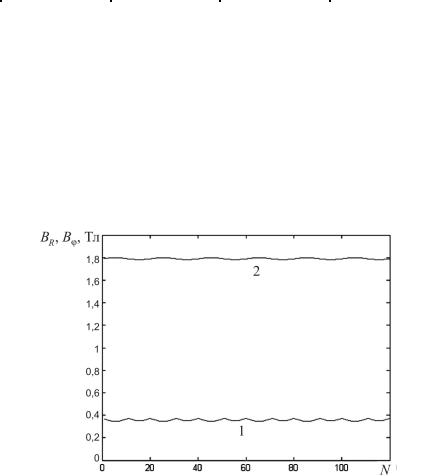

Рис. 7.6. Распределение радиальной ВR (1)
и тангенциальной Вφ (2) составляющих магнитной индукции для машины с двухслойной обмоткой
188
Таблица 7 . 4
Распределение тангенциальной составляющей магнитной индукции в ярме статора для двухслойной обмотки (огибающая значений)
Номер точки |
Bφ, Тл |
Номер точки |
Bφ, Тл |
1 |
1,7913 |
12 |
1,7856 |
2 |
1,7945 |
13 |
1,7841 |
3 |
1,7971 |
14 |
1,7831 |
4 |
1,7991 |
15 |
1,7827 |
5 |
1,8000 |
16 |
1,7827 |
6 |
1,8000 |
17 |
1,7831 |
7 |
1,7991 |
18 |
1,7840 |
8 |
1,7971 |
19 |
1,7856 |
9 |
1,7945 |
20 |
1,7879 |
10 |
1,7913 |
21 |
1,7913 |
11 |
1,7879 |
|
|
Далее значения повторяются.
Характер распределения магнитной индукции в воздушном зазоре двигателя с двухслойной обмоткой статора наглядно свидетельствует об уменьшении амплитуды высших пространственных гармоник МДС.
При задании токовой нагрузки в виде бегущей волны возможно аналитическое решение задачи, записываемое в виде (7.29):
|
µ0 J ст |
|
|
|
|
|
|
A = |
|
. |
|
|
|
|
|
α2 + q |
|
|
|
|
|||
|
|
|
|
|
|
||
Здеськоэффициенты q = 831,9437 м–2 ; α = |
π |
= |
3,14 |
= 33,35 м–1 . |
|||
τ |
0, 0942 |
||||||
|
|
|
|
|
Амплитуда плотности стороннего тока в этом случае рассчитывается через значения линейной токовой нагрузки:
AS = |
mWфKобI |
= |
3 200 0,966 |
1, 0 |
= 6152,866 A/м. |
pτ |
1 0,0942 |
|
|||
|
|
|
|
