Глава 2. Анализ конструкций и современный
УРОВЕНЬ РАЗВИТИЯ МЕХАНИЧЕСКИХ
ПРЕССОВ ДЛЯ ЛИСТОВОЙ ШТАМПОВКИ
К механическим прессам, занятым в области листовой штамповки, относятся кривошипные, кривошипно-коленные и винтовые прессы.
Для выполнения операций холодной штамповки, в том числе листовой штамповки, применяются разнообразные типы прессов (рис. 23), предназначенные для различных условий работы.

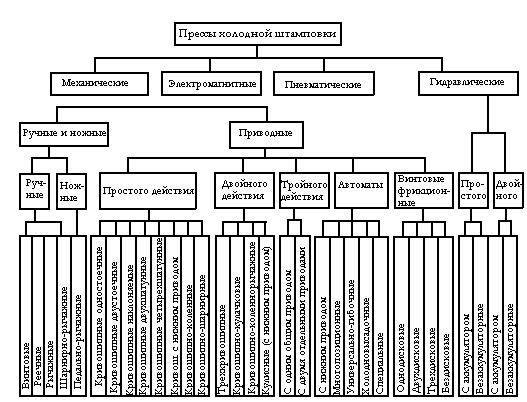

Рис. 23. Классификация прессов холодной листовой штамповки
Наиболее распространенными в штамповочном производстве являются приводные механические кривошипные прессы.
Принцип действия кривошипного пресса основан на преобразовании вращательного движения привода в возвратно-поступательное движение ползуна с помощью кривошипно-ползунного механизма или можно сказать, что принцип действия кривошипных машин основан на использовании энергии вращательного движения маховика, передаваемой исполнительному звену – ползуну с помощью исполнительного механизма.
Во время рабочего хода часть этой энергии расходуется на полезную работу деформирования поковки.
Кривошипные прессы и автоматы относят к электромеханическим системам технологических машин обработки металлов давлением.
Основным рабочим органом этих прессов является кривошип-шатун, причем кривошипом может являться колено рабочего вала или эксцентрик на этом валу.
Назначение кривошипно-шатунного механизма пресса заключается в преобразование вращательного движения, передаваемого рабочему валу от электродвигателя привода, в поступательное движение ползуна пресса.
При этом крутящий момент, развиваемый на рабочем валу, сообщает ползуну усилие, при помощи которого выполняется работа деформации металла в процессе технологической операции штамповки.
Прессы с кривошипно-шатунным механизмом применительно к технологии листовой штамповки обладают важным производственным преимуществом перед многими другими типами прессового оборудования, также используемого для выполнения штамповочных работ.
Принципиальная схема кривошипной машины показана на рис. 24).
Рис. 24. Принципиальная схема кривошипной машины
1 – тормоз; 2 – клиноременная передача; 3 – электродвигатель; 4 – маховик; 5 – муфта; 6 – зубчатая передача; 7 – кривошипный (эксцентриковый вал); 8 – шатун; 9 – ползун; 10 – станина; s – перемещение ползуна; FД – деформирующая сила
Прессы листоштамповочные кривошипные применяют для изготовления методами листовой штамповки (вырубки, гибки, формовки, пробивки, вытяжки) крупногабаритных деталей удлиненной формы, предназначенных для использования в автомобильной промышленности, тракторостроении, приборостроении, для производства холодильников и прочей бытовой техники.
Такая широкая область применения обуславливается прежде всего тем, что кривошипные прессы очень производительны.
И во многих случаях производительность листоштамповочных кривошипных прессов лимитируется только допустимой на практике скоростью деформации обрабатываемого металла и стойкостью рабочих частей инструмента (штампов).
По конструкции кривошипные прессы отличаются системой приводного и кривошипно-шатунного механизмов, типом станины, числом кривошипов главного вала, наличием специальных устройств.
