3.2. Привод главный
Привод главный открытых прессов состоит из силового одноступенчатого зубчатого редуктора, массивного маховика и клиноременной передачи, муфты включения и тормоза.
Привод открытых прессов показан на рис. 79 (обозначения позиций на рисунке приведены в таблице №8, весовые характеристики в таблице №9).
а)
Рис. 79. Привод открытых прессов:
б)
Рис. 79. Привод открытых прессов:
а) усилием до 1000 кН, б) усилием свыше 1000 кН
Таблица №8
№ поз. |
Наименование |
№ поз. |
Наименование |
Рис. 80 а) |
Рис. 80 б) |
||
1 |
Стрелка |
1 |
Вал эксцентриковый |
2 |
Линейка |
2 |
Втулка эксцентриковый |
3 |
Гайка |
3 |
Шатун |
4 |
Болт |
4 |
Гайка |
5 |
Букса левая |
5 |
Фланец |
6 |
Букса правая |
6 |
Венец |
7 |
Маховик |
7 |
Шестерня |
8 |
Гайка |
8 |
Букса |
9 |
Втулка |
9 |
Крышка |
Таблица №8
№ поз. |
Наименование |
№ поз. |
Наименование |
10 |
Вал эксцентриковый |
10 |
Букса |
11 |
Втулка эксцентриковая |
11 |
Колесо |
12 |
Шатун |
12 |
Рингблок |
13 |
Подшипник |
13 |
Стрелка |
14 |
|
14 |
Линейка |
15 |
|
15 |
Колесо |
16 |
|
16 |
Лимб |
17 |
|
17 |
Винт |
Весовые характеристики деталей привода прессов
Таблица №9
№ |
Модель пресса |
Номинальное усилие, кН |
Вес привода, кг |
Вес пресса, кг |
Составляющая от веса пресса, % |
1 |
К04.К2128 |
630 |
1360 |
7650 |
17 |
2 |
К04.К2130 |
1000 |
2500 |
9600 |
25 |
3 |
К04.К2132 |
1700 |
1700 |
14100 |
12 |
Привод двухкривошипных (рис.80) и четырехкривошипных прессов (рис. 81), как правило, является многоступенчатым.
Эксцентриковые колеса, образующие в сборе с шатунами и плунжерами исполнительные кривошипно-шатунные механизмы, установлены раздельно на главных осях и сцепляются между собой посредством вала приводного и реверсной шестерни, что обеспечивает вращение эксцентриковых блоков в противоположные стороны.
Вращение эксцентриковых колес в разные стороны и наличие плунжеров повышает точность движения ползуна и устойчивость пресса при работе.

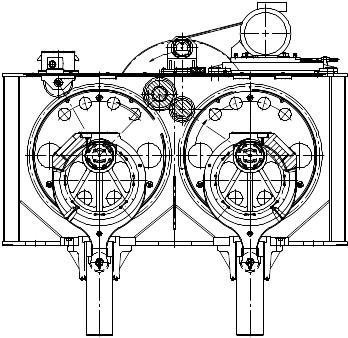

Рис. 80. Привод двухкривошипных прессов
Привод четырехкривошипых прессов является более сложным и предназначен для преобразования вращательного движения промежуточного вала и паразитных шестерен в поступательное движение плунжеров привода перемещения ползунов.
Он состоит из колес эксцентриковых, вращающихся в бронзовых втулках на осях, и рычажной системы.
Ведущие шатуны, сидящие нижним шарниром с бронзовой втулкой на колесах эксцентриковых, и верхние плечи трехплечих рычагов, связанные с верхними шарнирами ведущих шатунов с помощью осей и втулок, являются общими для привода прижимного и вытяжного ползунов.

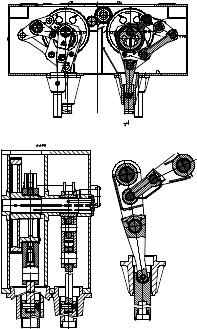

Рис. 81. Привод эксцентриково-рычажный
четырехкривошипных прессов
Далее рычажная система разделяется. Нижнее плечо трехплечего рычага, качающегося на втулках на осях, уплотненных кольцами, передает качающееся движение через тягу, соединенную с трехплечим рычагом с помощью втулки и оси, на нижний шарнир коромысла вытяжного ползуна.
Это коромысло сидит во втулках на колесе эксцентриковом и через втулки соединяется с тягой и верхней головкой вытяжного шатуна.
Нижняя головка вытяжного шатуна с помощью втулки и оси соединена с плунжером и через вкладыш передает усилие на вытяжной ползун.
Третье плечо трехплечего рычага через втулки, оси и тягу передает качательное движение на коромысло прижимного ползуна, сидящем во втулках на оси.
Нижний шарнир этого коромысла через втулку и ось соединен с верхней головкой прижимного шатуна.
Нижняя головка прижимного шатуна соединена с помощью втулок и осей с плунжером и через вкладыш передает усилие на прижимной ползун.
Лонжеронные четырехкривошипные прессы (рис. 82) имеют также шестерне-эксцентриковый привод, но с некоторыми конструктивными особенностями (рис. 83).
На прессе такого типа можно производить операции гибки, формовки, калибровки с усилием до 0,9 Рном (во избежание перегрузки пресса и негативных последствий).

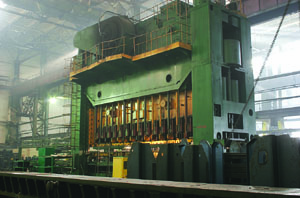

Рис. 82. Пресс четырехкривошипный лонжеронный
При использовании пресса для операции вырубки усилие технологической операции при работе с прямыми ножами должно составлять не более 0,55 Рном.
Привод шестерне-эксцентриковый (рис. 83) с расположением осей и валов перпендикулярно фронту пресса, размещен в траверсе.

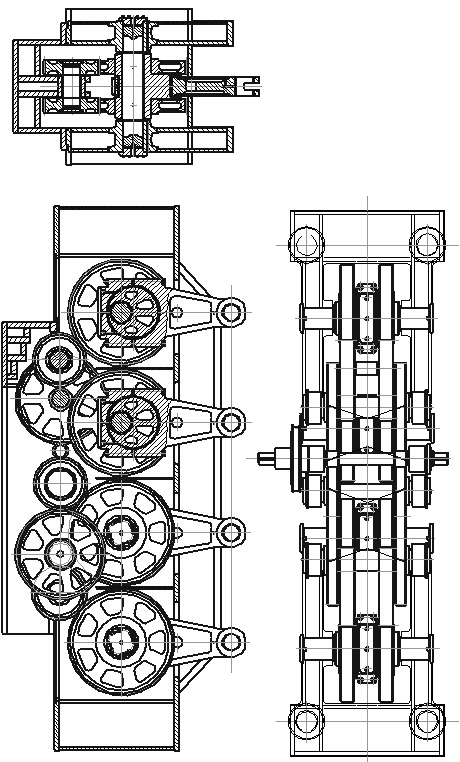

Рис. 83. Привод шестерне-эксцентриковый пресса
лонжеронного модели К4548
Смазка зубчатых пар, как быстроходной, так и тихоходной осуществляется поливом.
Работа привода осуществляется от глазного электродвигателя мощностью 320 кВт.
Передача крутящего момента − трехступенчатая.
Первая ступень − клиноременная передача от электродвигателя на вал маховика.
Вторая ступень − быстроходная косозубая зубчатая передача от вала муфты и паразитных шестерен на промежуточные блоки шестерен тихоходной прямозубой зубчатой передачи.
Третья ступень − тихоходная прямозубая зубчатая передача от промежуточного блока шестерен на эксцентриковые колеса.
Вращение эксцентриковых колес попарно в разные стороны.
Электродвигатель с двухсторонним шкивом установлен на подмоторной плите.
Необходимое натяжение клиновых ремней осуществляется перемещением этой плиты с помощью болтов.
Величина натяжения клиновых ремней устанавливается по ГОСТ 1284-80.
Быстроходный вал и промежуточный вал-шестерни зубчатого привода вращаются в подшипниках качения, кривоиипно-шатунный механизм имеет подшипники скольжения.
Для обеспечения быстрого останова маховика при выключенном электродвигателе предусмотрен тормоз маховика.
С левым задним эксцентриковым колесом входит в зацепление шестерня привода командоаппарата.

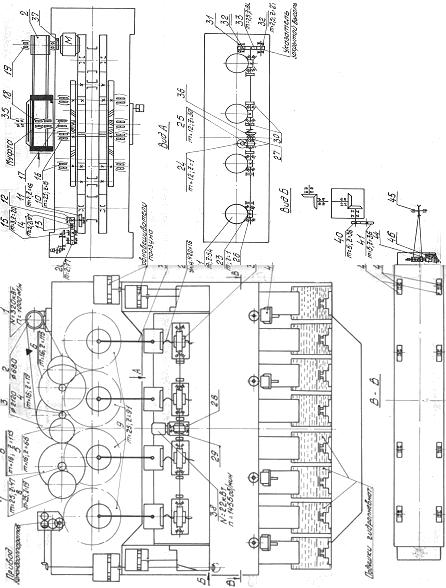

Кинематическая схема пресса рассматриваемого типа показана на рис. 84.
