3.7. Механизм выталкивателя

Механизм выталкивателя состоит из закрепленных на траверсе двух фрикционных зажимов с установленными в них упорами и балки, смонтированной поперечно в специальных окнах в нижней части ползуна.

Балка на роликах свободно перемещается в вертикальном направлении и воздействует нижней плоскостью на штыри толкателей штампа.

В исходном положении балка опирается на нижний край окон в ползуне.

Упоры зажаты на расчетное усилие при помощи болтов, которые стягивают через тарельчатые пружины клемму с фрикционными втулками зажима. Для установки упоров на требуемую величину хода выталкивателя при регулировках ползуна используются болты, которыми разжимают клеммы, дополнительно деформируя пакеты тарельчатых пружин, и освобождают упоры. После необходимой установки упоров болты полностью отпускаются и контрятся гайками.

Максимальное усилие выталкивания одной балкой равно 80 кН. При превышении этой нагрузки упоры преодолеют силу трения в зажимных клеммах и переместятся вверх, предотвращая поломку элементов выталкивателя. На ползуне установлено четыре механизма выталкивателя.

3.8. Подушки прессов для листовой штамповки

Основное назначение устройств, называемых подушками, заключается в обеспечении выталкивания готового изделия из полости нижней части штампа, а также обеспечение прижима краев заготовки в процессе ее вытяжки на прессе простого действия.

Классификация подушек пневматических приведена на рис. 99.

В настоящее время технологические процессы листовой штамповки требуют практически во всех случаях наличия подушек в столе пресса, поэтому подушка является обязательной принадлежностью современных прессов.

По принципу устройства различаются пневматические и гидропневматические подушки.

Подушка гидропневматическая с гидроудерживателем (рис. 100), предназначена для прижима заготовок и выталкивания изделия из нижней части штампа.

Подушка содержит цилиндр, закрепленный на балке, в котором размещен поршень с деталями, фланец, сухарь, седла, втулки, шарики.

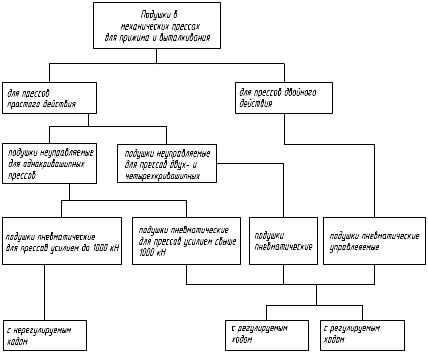

Рис. 99. Классификация пневматических подушек,

предложенная ЦБКМ

При этом поршень жестко связан со штоком и образует с цилиндром надпоршневую С и подпоршневую Р полости, сообщающиеся с теплообменником трубопроводами.

Закрепленный на цилиндре удерживатель, содержащий втулку, поршень, фланец, крышку цилиндра, на которой установлен компенсатор, клапан и крепежные элементы, предназначен для разобщения полости С с теплообменником и полостью Р.

Плунжер, установленный на балке и герметично соединенный с цилиндром, образует с ползуном плунжерную полость П для размещения необходимого объема воздуха. Ползун с закрепленными на нем съемными плитами, гайкой связан с верхним концом штока подушки.

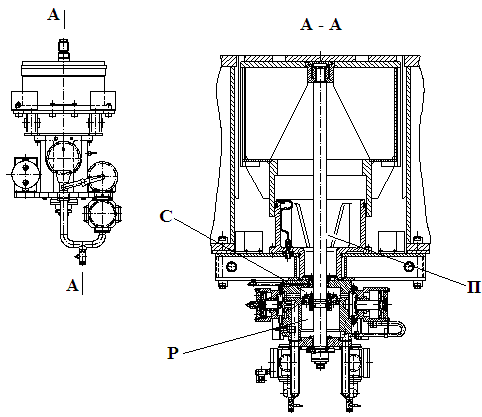

Рис. 100. Подушка гидропневматическая

Ползун пресса воздействует на подвижные части подушки через толкатели штампа, которые опираются на сменные плиты.

Все составные части подушки, конструктивно увязанные между собой, закреплены на балке, которая подвешена к подошве стола шпильками с гайками.

Конструктивное устройство пневматической подушки представлено на рис. 101.

Рис. 101. Конструктивное устройство подушки

пневматической

Подушка пневматическая предназначена для прижима заготовок и выталкивания изделия из нижней части штампа.

Подушка соединена с индивидуальным ресивером через клапан сброса давления воздуха, предназначенного для быстрого опорожнения подушки за счет перекрытия трубопровода от ресивера к подушке и сообщения последней с атмосферой.

В зависимости от конкретных условий применения пневматические подушки разделяются на однопоршневые и многопоршневые.

Однопоршневые подушки находят применение у прессов с небольшим усилием до 1000 кН (100 тс), на прессах больших усилий применяют несколько подушек.

Для поддержания постоянного давления воздуха, поступающего в цилиндры подушки предназначается ресивер (компенсирующий бак).

Подушка представляет собой пневматический цилиндр, состоящий из штока, одетых на него поршней, цилиндров, перегородки, основания, крышки, шпилек. Крайнее верхнее положение поршней ограничивается гайкой, установленной на штоке . Каждая подушка оборудована устройством гидравлического демпфера, состоящего из цилиндров, поршней, дросселя, клапана, крышек.

Монтируются подушки в столе пресса на балке, закрепленной к подошве стола. Ползун подушки перемещается в направляющих стола пресса и шарнирно связан со штоком.

При сбросе воздуха из подушки, ползун опускается в крайнее нижнее положение, позволяя беспрепятственно выкатываться столу выдвижному. Контроль крайнего нижнего положения ползуна подушки осуществляется конечным выключателем.

При прочих равных условиях, гидропневматические подушки являются более компактными по размерам, хотя конструктивно они сложнее пневматических.

Также иногда применяются чисто гидравлические подушки, которые требуют наличия насосной установки, значительно удорожающей и усложняющей всю конструкцию.
