3.9. Стол выдвижной

Стол выдвижной предназначен для быстрой оперативной работы по смене штампов при переналадках, что позволяет многократно повысить эффективность использования пресса при массовом и мелкосерийном производствах с расширенной номенклатурой производимых деталей.

Стол выдвижной выполнен в виде жесткой рамы, установленной на катки, к которой сверху прикреплена съемная подштамповая плита (рис. 102).

Катки на подшипниках качения смонтированы в качающихся рычажных механизмах с гидроопорами. Катки на тыльной стороне выдвижного стола являются приводными, выполнены как зубчатые колеса и сцеплены с зубчатыми шестернями, которые установлены на общем составном выходном валу привода.

Рис. 102. Устройство стола выдвижного механических прессов для листовой штамповки

Привод выдвижного стола собран в отдельном корпусе и состоит из силовой передачи, предохранительной кулачковой муфты, соединительной зубчатой муфты и мотор-редуктора.

С фронтальной стороны выдвижного стола в нишу рамы встроена гидростанция. Подвод электроэнергии к выдвижному столу осуществляется траковым кабелепроводом.

На позиции рабочего положения в прессе выдвижной стол точно фиксируется шпонками, соприкасается всей своей нижней поверхностью с верхней плоскостью стола станины и крепится к нему четырьмя быстродействующими пневморычажными зажимами.

Перед выдвижением из пресса выдвижной стол освобождается из зажимов и поднимается катками рычажных механизмов на 15 мм над плоскостью стола станины. Подъем осуществляется посредством поршней гидроопор.

Путь рельсовый (рис. 103) предназначен для передвижения стола выдвижного при смене штампов.

Стол выкатывается из пресса в направлении фронта по термообработанным рельсовым планкам, часть которых уложена и закреплена в пазах на столе станины и часть – вне пресса на специальной сборной раме.

Планки выполнены с канавкой специального профиля для направляющей реборды фиксирующих катков выдвижного стола.

Сборная рама состоит из подрельсовых балок и поперечин. Она укладывается на фундамент так, что передние концы балок устанавливаются к столу с минимальным зазором (0…2 мм) и закрепляются к кронштейнам стола, а противоположные – анкерными болтами к фундаменту.

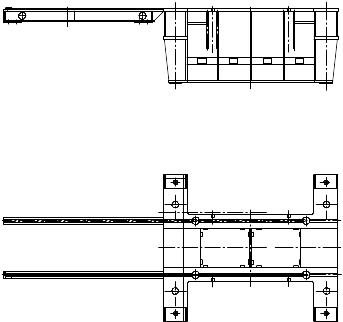

Рис. 103. Конструктивное устройство пути рельсового механических прессов холодной листовой штамповки

3.10. Ограждение и лестница

Ограждение и лестница являются важными составными частями пресса, предназначенными для обеспечения безопасности и удобства обслуживания его при эксплуатации и ремонтных работах.

Для обслуживания узлов пресса и аппаратуры, расположенных на траверсе, к ней прикреплены площадки и переходы со сплошным защитным ограждением.

Все опасные элементы узлов привода (клиноременная передача, маховик, муфта) закрыты жесткими кожухами. Ползун, с опасно выступающими за габарит его подошвы подвижными элементами верхних выталкивателей, закрыт с фронта и тыла пресса глухими ширмами, монтируемыми на швеллерах.

Доступ к узлам ползуна обеспечивается через дверки в нижней части ширм, закрывающиеся запорами посредством ключ − ручки. В нижних перемычках ширм установлены светильники для освещения штамповой зоны.

Лестница для подъема на площадки траверсы установлена на левой стойке с тыльной стороны пресса. Выход с лестницы на площадку закрывается откидным люком.

Нижняя часть лестницы подвижная, имеет возможность перемещаться вверх или вниз по специальным скалкам на неподвижной части лестницы.

В верхнем положении подвижная часть навешивается на нижнюю перекладину неподвижной части лестницы и надежно удерживается специальными захватами.

Это исходное положение лестницы является одним из условий разрешающим работу пресса на всех режимах.
