- •Н.А. Андреева
- •Введение
- •Сведения о материальных средах
- •1. Системы микрочастиц
- •1.1 Случай классических частиц
- •1.2. Вырожденные коллективы частиц
- •1.2.1. Фермионы
- •1.2.2 Бозоны
- •2. Кристаллические твердые тела
- •2.1 Трехмерные кристаллические системы
- •Индексы Миллера и кристаллографические направления
- •2. 2 Классификация дефектов
- •2.2.2 Дислокации и их движение
- •Плотность дислокаций
- •Взаимодействие дефектов
- •Физические свойства твердых тел
- •3. Тепловые свойства.
- •3.1. Теплоемкость твердого тела
- •3.1.1. Область низких температур
- •Теплоемкость электронного газа
- •3.2. Тепловое расширение твердых тел
- •3.3. Теплопроводность
- •4. Электрические свойства
- •4.1. Дрейф электронов
- •4.2. Время релаксации
- •4.3. Закон Видемана - Франца
- •4.4. Температурная зависимость подвижности носителей
- •4.5. Электропроводность чистых металлов
- •I II III Рис. 4. 4 Температурная зависимость удельного сопротивления металла ост
- •5. Электрон - электронное взаимодействие.
- •5.1. Взаимодействие электронов
- •5.1.1. Какие электроны участвуют во взаимодействии?
- •5.2. Основное состояние сверхпроводника
- •5.2.1. Энергия основного состояния
- •5.3. Энергетическая щель
- •6. Механические свойства.
- •6.1. Деформация растяжения
- •6.1.1. Расчет технической прочности при хрупком разрушении
- •6.2. Пути повышения прочности
- •7. Магнитные свойства твердых тел
- •7.1. Магнетизм веществ
- •7.1.1. Ферромагнетизм
- •7.1.2 Магнитные материалы
- •7.2. Парамагнетизм
- •7.2.1. Теория Ланжевена
- •7.3. Диамагнетизм
- •Получение низких и сверхнизких температур. Низкотемпературные жидкости.
- •8. Физические основы охлаждения.
- •8.1. Изоэнтропное расширение
- •8.2. Дросселирование сжатого газа
- •8.3. Расширение из постоянного объема
- •8.4. Десорбционное охлаждение
- •8.5. Откачка паров кипящей жидкости
- •9. Получение низких температур
- •Конструкция поршневого детандера
- •10. Получение сверхнизких температур
- •10.1 Метод адиабатического размагничивания
- •Криостат
- •10.2. Метод растворения 3Не в 4Не
- •1 0. 3. Метод Померанчука.
- •Энтропия
- •Криостат
- •11. Низкотемпературные жидкости.
- •11.1 Свойства криогенных жидкостей
- •1 1.2. Сверхтекучесть 4Не
- •11.3. Квантовые жидкости
- •11.4. Температурные волны
- •11.5. Квантовая жидкость 3Не
- •Библиографический список
- •Оглавление
6. Механические свойства.
Тепловые и электрические свойства твердых тел, как мы знаем из предыдущих лекций, определяются подсистемой электронов и подсистемой фононов. Взаимодействие частиц и квазичастиц этих систем между собой и с дефектами кристаллической решетки определяют их параметры. Однако существуют свойства, которые зависят практически только от дефектов кристаллической решетки их типа и плотности (концентрации). К ним относятся механические свойства.
Механические свойства твердых тел определяют способность этих тел сопротивляться деформации и разрушению под действием внешних сил.
К механическим свойствам относятся модули упругости, предел пропорциональности и предел упругости. Существует и еще один параметр – прочность, который характеризует предел текучести, предел прочности, твердость и разрушающее напряжение.
Пластичность материалов определяет относительное удлинение (укорочение) и поперечное сужение (уширение) при статических нагрузках или испытаниях на растяжение (сжатие). Однако в условиях эксплуатации могут существовать и динамические нагрузки, при которых внешние силы изменяются по величине (как увеличиваются, так и уменьшаются) во времени. Здесь говорят об ударной вязкости, если эти изменения происходят периодически, то можно говорить о циклических действиях ( циклических испытаниях). В этих условиях вводят такие параметры как предел усталости и усталостную прочность.
6.1. Деформация растяжения
Рассмотрим кристалл, который под действием внешней нагрузки в разрывной машине, как показано на рис.6.1 испытывает растяжение (справедливо и для других видов деформаций).
F
2
1
2
F
Рис. 6. 1 Схема испытаний. 1 – испытуемый
кристалл, 2 - цанги
Испытуемый кристалл 1 закреплен в цангах 2 и к ним приложена растягивающая внешняя сила F. Величина этой силы, деленная на площадь поперечного сечения S кристалла, называется напряжением.

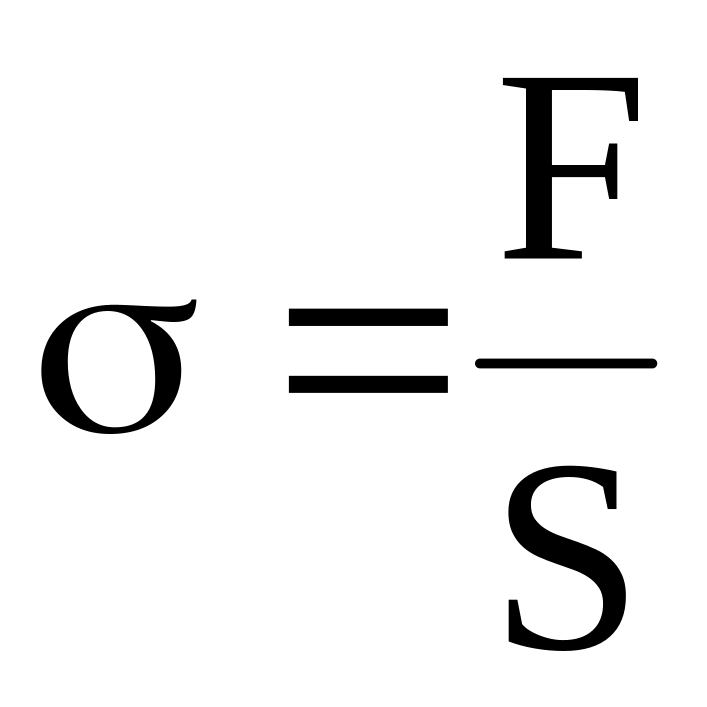

. (6.1)
Под действием напряжения происходит удлинение кристалла на некоторую величину х, которое, будучи нормированным на начальную длину х0, представляет собой относительное изменение длины.
.
Вообще же изменение длины тела под влиянием внешних напряжений есть деформация. Деформация может быть упругой, т.е. исчезающей после прекращения внешних воздействий, и пластической, т.е. остаточной. В области упругих деформаций существует линейная связь напряжения и деформации
. (6.2.)
Коэффициентом пропорциональности служит модуль упругости или модуль Юнга Е. Само это выражение (6.2.) есть закон Гука. Для изотропных тел модуль упругости – постоянная величина. Для анизотропных модуль упругости зависит от направления, в котором происходит деформация решетки, т.е. зависит от координат. Величина отношения максимального значения Е к наименьшему для одного и того же кристалла характеризует анизотропию его. Модуль упругости также зависит от природы атомов тела и их взаимного расположения. Изменить его можно только путем изменения состава или внутренней кристаллической структуры. При этом изменение величины модуля малозаметно. Введение в металл значительных количеств легирующих добавок, а также проведение его термической обработки или холодной деформации (проката, протяжка через фильеры) сильно увеличивают твердость и другие механические параметры, а вот модуль упругости изменяется незначительно (менее 10 %).
С ростом внешней силы (см. рис.6.2) растет напряжение (6.1) и деформация. Однако наступает некоторый момент в процессе роста величины , когда достигается некоторая характерная величина =s, за которой следует в большинстве металлических материалах при криогенных температурах возникновение остаточной (пластической) деформации ост . Напряжение s называется пределом текучести, а область ОА – областью упругой деформации,

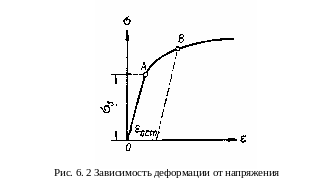

На кривой зависимости (), как показано на рис. 6.2, начиная с ( )А наблюдается отклонение от прямой пропорциональности участок АВ в этом случае материал считается пластичным.
В некоторых же материалах после области упругой деформации происходит его разрушение, на кривой () наблюдается резкий излом, что свидетельствует о хрупком разрушении. У хрупких материалов предел упругости равен пределу прочности, в то время как у материалов с пластической деформацией предел прочности превышает предел упругости и поэтому разрушение наступает после пластической деформации.
Для объяснения пластической деформации существуют несколько моделей. Среди них дислокационная, дисклинационные и другие. В дислокационной модели пластичность рассматривается как основной фактор перемещения дислокаций путем скольжения или переползания. При приложении внешнего напряжения вследствие наличия упругого поля дислокаций, возникает сила, действующая на нее. Сдвиг в плоскости скольжения происходит последовательно по мере ее движения. Все это обусловливает для ряда кристаллов небольшое напряжение (напряжение Пайерлса - Набарро при Т = 0 К). При температурах выше абсолютного нуля движение дислокаций может ускоряться за счет термически активированного преодоления дислокациями барьеров Пайерлса. Размножение дислокаций в процессе пластической деформации осуществляется по различным механизмам, в том числе за счет источников Франка-Рида, которые рассмотрены в разделе 2. В рамках этой модели находят объяснение эффекты упрочнения легированием, дисперсионное упрочнение и многие другие.
Кроме сдвиговой деформации, только что рассмотренной, существует пластическая деформация, которая может осуществляться диффузионным и ротационным механизмами. Носителем диффузионной пластичности являются точечные дефекты и в основном вакансии, а в ротационном механизме – дисклинации. Диффузионный механизм – это механизм необратимого изменения формы кристаллического тела под действием внешней силы. Он осуществляется при высоких температурах, когда точечные дефекты (вакансии и межузельные атомы) способны к диффузионному движению. Источниками и стоками их могут служить границы зерен, краевые дислокации и др. Причиной возникновения диффузионных потоков служит неоднородность внешних сил на поверхности образца.
В ротационной модели принимаются во внимание взаимные развороты микрообъемов кристалла. В твердом теле такой поворот идет за счет зарождения и перемещения линейных дефектов – дисклинаций. В отличие от линейных дефектов решетки – дислокаций, наблюдается много видов дисклинаций. Самые мелкие – дисклинационные петли имеют диаметр несколько , а большими размерами в несколько микрон – фрагменты и мелкие зерна.
Зарождение дисклинаций происходит в условиях высокой плотности дислокаций. Примеры дисклинаций приведены на рис.6.3. В ряде случаев процессы деформации металлических материалов могут быть описаны как в рамках дислокационной модели пластической деформации, так и в рамках дисклинационной модели пластической деформации.
Рис. 6. 3 Дисклинация
кручения (а, б) и клиновая дисклинация
(в) вдоль оси сплошного цилиндра.
Отметим, что при низких температурах механические свойства металлических материалов зависят от типа кристаллической решетки. Так в металлах и сплавах с гранецентрированной кубической решеткой (ГЦК- решеткой) такихкак медь, серебро, алюминий, свинец, никель, аустенитные стали и др. с понижением температуры, вплоть до температуры жидкого гелия сохраняется их пластичность при некотором росте прочности. В этой области температур, хотя ползучесть и имеет место, но ее скорость слабо зависит от температуры. В металлических материалах с объемно - центрированной кубической решеткой (ОЦК- решетка), например, вольфраме, молибдене, хроме, углеродистых и малолегированных сталях, а также с гексагональной плотноупакованной решеткой (ГПУ-решеткой), которую имеют берилий, магний, цинк при охлаждении до низких температур величина относительного удлинения (поперечного сужения), а также ударная вязкость, стремится к нулю, что свидетельствует о хрупком их разрушении.
Таким образом, мы отметили, что ряд металлических материалов являющихся пластичными при температуре окружающей среды становятся хрупкими в области низких температур.
